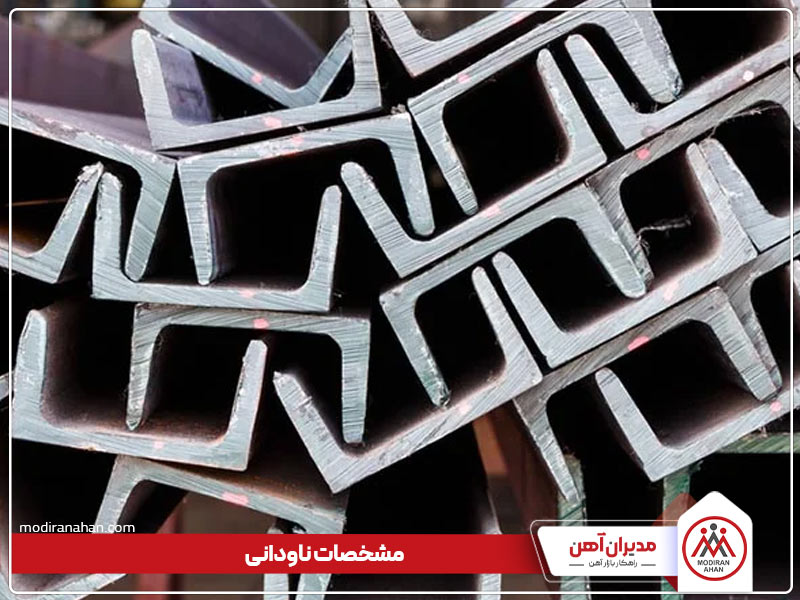

آشنایی با مشخصات ناودانی
تاریخ به روز رسانی: ۲۲ دی ۱۴۰۳
نویسنده: تیم محتوای مدیران آهن
ناودانی از پروفیل های باز است که شکل سطح مقطع آن شبیه به حرف U و یا C انگلیسی می باشد. استانداردهای مختلفی برای تولید ناودانی وجود دارد. استاندارد ملی ایران به شماره 7744-1 استانداردهای مورد نیاز برای تولید ناودانی های سبک و سنگین را مشخص کرده است. در این مقاله به بیان ابعاد ناودانی بر اساس این استاندارد خواهیم پرداخت.
ناودانی نوعی از پروفیل های باز است که سطح مقطعی به شکل حرف U و یا C دارد. این محصول فولادی از دو بال و یک جان تشکیل شده است که بال ها بر جان عمود است. سایز آن نیز بر اساس اندازه ی جان آن مشخص می شود و در سایزهای مختلف تولید می شوند. برای آشنایی با استانداردها، ابعاد و مشخصات ناودانی تا انتهای این مقاله با ما همراه باشید.
استاندارد تولید ناودانی فولادی
این نوع مقاطع فولادی بر اساس استانداردهای مختلف از جمله استاندارد اروپایی (DIN-1026) تولید می شوند و بر اساس این استاندارد به دو دسته تقسیم بندی می شوند. نوع UPE که در آن سطح مقطع شبیه به حرف U و بال ها موازی با هم هستند و نوع UNP که در آن بال ها مخروطی شکل هستند.
در ایران استاندارد شماره 1-4477 مربوط به ناودانی های گرم نوردیده لبه گرد بال شیبدار است. در این استاندارد، ویژگی ها، روش های آزمون و نمونه برداری این دسته از مقاطع آهنی ذکر شده است.
در استاندارد 1-4477 بر اساس ویژگی های ابعادی و وزن، این محصولات فولادی به دو دسته تقسیم می شوند؛ نوع سبک و سنگین.
شیب داخلی بال ها بین 5 تا 8 درصد است. هر چه سایز کوچک تر باشد شیب آن بیشتر و بر عکس اگر سایز بزرگ تر باشد شیب کمتر است.
بیشتر بخوانید: جدول اشتال ناودانی
مشخصات ناودانی (ابعاد ناودانی)
این مقطع فولادی به دلیل ساختار هندسی مطلوب و مقاومت بالا، قابلیت استفاده در پروژه‌های متنوعی از جمله ساخت چهارچوب‌ها، تقویت سازه‌های فلزی و اجرای پروژه‌های صنعتی را دارد. کاربرد گسترده ناودانی باعث شده است که انتخاب صحیح آن از نظر ابعاد و کیفیت، به عنوان یکی از مراحل کلیدی در طراحی و اجرای پروژه‌ها مورد توجه قرار گیرد.
مشخصات ابعادی ناودانی
در جدول زیر می توانید مشخصات ابعادی ناودانی سنگین را بر اساس استاندارد 1-4477 مشاهده کنید.
|
سایز ناودانی |
ابعاد |
مساحت سطح مقطع cm2 |
وزن یک متر Kg/m |
مساحت سطح خارجی هر متر m2/m |
|||||
|
h mm |
b mm |
s mm |
t mm |
r1 mm |
r2 mm |
||||
|
1.5x3 |
30 |
15 |
4 |
4.5 |
4.5 |
2 |
2.21 |
1.74 |
0.103 |
|
3 |
30 |
33 |
5 |
7 |
7 |
3.5 |
5.44 |
4.27 |
0.174 |
|
2x4 |
40 |
20 |
5 |
5.5 |
5 |
2.5 |
3.66 |
2.87 |
0.142 |
|
4 |
40 |
35 |
5 |
7 |
7 |
3.5 |
3.21 |
4.87 |
0.199 |
|
2.5x5 |
50 |
25 |
5 |
6 |
6 |
3 |
4.92 |
3.86 |
0.181 |
|
5 |
50 |
38 |
5 |
7 |
7 |
3.5 |
7.12 |
5.59 |
0.232 |
|
6 |
60 |
30 |
6 |
6 |
6 |
3 |
6.46 |
5.07 |
0.215 |
|
6.5 |
65 |
42 |
5.5 |
7.5 |
7.5 |
4 |
9.03 |
7.09 |
0.273 |
|
8 |
80 |
45 |
6 |
8 |
8 |
4 |
11 |
8.64 |
0.312 |
|
10 |
100 |
50 |
6 |
8.5 |
8.5 |
4.5 |
13.5 |
10.6 |
0.382 |
|
12 |
120 |
55 |
7 |
9 |
9 |
4.5 |
17 |
13.4 |
0.434 |
|
14 |
140 |
60 |
7 |
10 |
10 |
5 |
20.4 |
16.0 |
0.489 |
|
16 |
160 |
65 |
7.5 |
10.5 |
10.5 |
5.5 |
24 |
18.8 |
0.546 |
|
18 |
180 |
70 |
8 |
11 |
11 |
5.5 |
28 |
22 |
0.611 |
|
20 |
200 |
75 |
8.5 |
11.5 |
11.5 |
6 |
32.2 |
25.3 |
0.661 |
|
22 |
220 |
80 |
9 |
12.5 |
12.5 |
6.5 |
37.4 |
29.4 |
0.718 |
|
24 |
240 |
85 |
9.5 |
13 |
13 |
6.5 |
42.3 |
33.2 |
0.775 |
|
26 |
260 |
90 |
10 |
14 |
14 |
7 |
48.3 |
37.9 |
0.834 |
|
28 |
280 |
95 |
10 |
15 |
15 |
7.5 |
53.3 |
41.8 |
0.890 |
|
30 |
300 |
100 |
10 |
16 |
16 |
8 |
58.8 |
46.2 |
0.950 |
|
32 |
320 |
100 |
14 |
17.5 |
17.5 |
8.75 |
75.8 |
59.5 |
0.982 |
|
35 |
350 |
100 |
14 |
16 |
16 |
8 |
77.3 |
60.6 |
1.05 |
|
38 |
380 |
102 |
13.5 |
16 |
16 |
8 |
80.4 |
63.1 |
1.11 |
|
40 |
400 |
110 |
14 |
18 |
18 |
9 |
91.5 |
71.8 |
1.18 |
مشخصات ابعاد ناودانی سبک
مشخصات ابعادی نوع سبک این مقطع فولادی در جدول زیر قابل مشاهده است.
|
سایز |
ابعاد |
مساحت سطح مقطع cm2 |
وزن یک متر Kg/m |
|||||
|
h mm |
b mm |
s mm |
t mm |
r1 mm |
r2 mm |
|||
|
5 |
50 |
32 |
4.4 |
7 |
6 |
2.5 |
6.16 |
4.84 |
|
6.5 |
65 |
36 |
4.4 |
7.2 |
6 |
2.5 |
7.51 |
5.9 |
|
8 |
80 |
40 |
4.5 |
7.4 |
6.5 |
2.5 |
8.98 |
7.05 |
|
10 |
100 |
46 |
4.5 |
7.6 |
7 |
3 |
10.9 |
8.59 |
|
12 |
120 |
52 |
4.8 |
7.8 |
7.5 |
3 |
13.3 |
10.40 |
|
14 |
140 |
58 |
4.9 |
8.1 |
8 |
3 |
15.6 |
12.3 |
|
6.4x16 |
160 |
64 |
5 |
8.4 |
8.5 |
3.5 |
18.1 |
14.2 |
|
16 |
160 |
68 |
5 |
9 |
8.5 |
3.5 |
19.5 |
15.3 |
|
7x18 |
180 |
70 |
5.1 |
8.7 |
9 |
3.5 |
20.7 |
16.3 |
|
18 |
180 |
74 |
5.1 |
9.3 |
9 |
3.5 |
22.2 |
17.4 |
|
20 |
200 |
76 |
5.2 |
9 |
9.5 |
4 |
23.4 |
18.4 |
|
22 |
220 |
82 |
5.4 |
9.5 |
10 |
4 |
26.7 |
21 |
|
24 |
240 |
90 |
5.6 |
10 |
10.5 |
4 |
30.6 |
24 |
|
28 |
280 |
95 |
6 |
10.5 |
11 |
4.5 |
35.2 |
27.7 |
|
30 |
300 |
100 |
6.5 |
11 |
12 |
5 |
40.5 |
31.8 |
|
33 |
330 |
105 |
7 |
11.7 |
13 |
5 |
46.5 |
36.5 |
|
36 |
360 |
110 |
7.5 |
12.6 |
14 |
6 |
53.4 |
41.9 |
|
40 |
400 |
115 |
8 |
13.5 |
15 |
6 |
61.5 |
48.3 |
بیشتر بخوانید: راهنمای خرید ناودانی
ویژگی شیمیایی ناودانی
آن دسته از مقاطع فولادی که مطابق با استاندارد 1-7744 تولید می شوند می بایست با یکی از گریدهای فولادی در استاندارد DIN EN 10025-2 تا DIN EN 10025-5 مطابقت داشته باشد. در جدول زیر ویژگی های شیمیایی سه گرید متداول مورد استفاده در ساخت این محصول فولادی را آورده ایم.
|
گرید فولاد |
درصد وزنی عناصر |
کردن معادل حداکثر |
|||||
|
کربن حداکثر |
سیلیسیم |
منگنز |
فسفر حداکثر |
گوگرد حداکثر |
نیتروژن حداکثر |
||
|
فولاد S235JR |
0.17 |
0.12-0.3 |
0.25-1.4 |
0.035 |
0.035 |
0.012 |
0.35 |
|
فولاد S275JR |
0.21 |
0.15-0.4 |
0.4-1.5 |
0.035 |
0.035 |
0.012 |
0.4 |
|
فولاد S255JR |
0.24 |
≤ 0.55 |
≤1.6 |
0.035 |
0.035 |
0.012 |
0.45 |
مشخصات مکانیکی ناودانی
ویژگی های مکانیکی مانند تنش تسلیم، مقاومت کششی و درصد ازدیاد طول نسبی ناودانی های تولید شده تحت استاندارد 1-7744 را می توانید در جدول زیر مشاهده کنید.
|
گرید فولاد |
آزمون کشش |
||
|
حداقل تنش تسلیم فوقانی |
مقاومت کششی |
حداقل درصد ازدیاد طول نسبی |
|
|
S235JR |
235 |
360-510 |
26 |
|
S275JR |
275 |
410-560 |
23 |
|
S355JR |
355 |
470-630 |
22 |
کیفیت ظاهری ناودانی
مقاطع فولادی تولید شده باید سطحی صاف داشته باشند و از هر گونه عیوب ظاهری مانند ترک، دو پوستگی، پارگی، ناخالصی های غیر فلزی و تاخوردگی عاری باشد. در انتهای شاخه ها، ناودانی نباید لایه لایه باشد. اگر عیوب جزئی روی سطح ناودانی وجود دارد می توان به کمک سنگ زدن آن ها را برطرف کرد. اما باید مراقب بود تا حد رواداری های مجاز را رعایت کرد.
خرید ناودانی از مدیران آهن
قیمت این محصول فولادی مانند سایر مقاطع فولادی تحت تاثیر نوسانات بازار افزایش و کاهش می یابد. شما می توانید قیمت روز انواع محصولات فولادی از جمله قیمت ناودانی شکفته مشهد و فولاد ناب تبریز را در جداول قیمتی وب سایت مدیران آهن مشاهده کنید. همچنین از طریق تماس با شماره تلفن 03134155 نسبت به استعلام قیمت ها اقدام نمایید. کارشناسان ما در واحد فروش مدیران آهن آماده پاسخ گویی به پرسش های شما هستند.
