آشنایی با انواع روش های خمکاری ورق فولادی
تاریخ به روز رسانی: ۹ مهر ۷۸۲
نویسنده: تیم محتوای مدیران آهن
خمکاری ورق به عنوان یکی از فرآیندهای کلیدی در صنایع فلزی، شامل چندین روش مختلف است که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. خمکاری هوایی (Air Bending)، خمکاری فشاری (Bottoming)، خمکاری سکه‌ای (Coining)، خمکاری تاشو (Folding)، خمکاری چرخشی (Rotary Bending) و خمکاری مرحله‌ای (Step Bending) از مهم ترین روش های خمکاری روق فولادی است.
خمکاری ورق فولادی، به عنوان یک فرآیند کلیدی در صنعت آهن و فلزات ، امکان ایجاد قطعات فولادی در اشکال و فرم های پیچیده را فراهم می‌کند که به کارایی و زیبایی محصولات نهایی کمک می‌کند. با توجه به نیازهای متنوع صنایع مختلف، آشنایی با روشهای مختلف خمکاری می‌تواند به شما کمک کند تا بهترین گزینه را برای بهینه‌سازی فرآیند تولید انتخاب کنید. در این مقاله، به بررسی انواع روشهای خمکاری ورق فولادی پرداخته ایم. لطفا تا انتها با مدیران آهن همراه شوید.

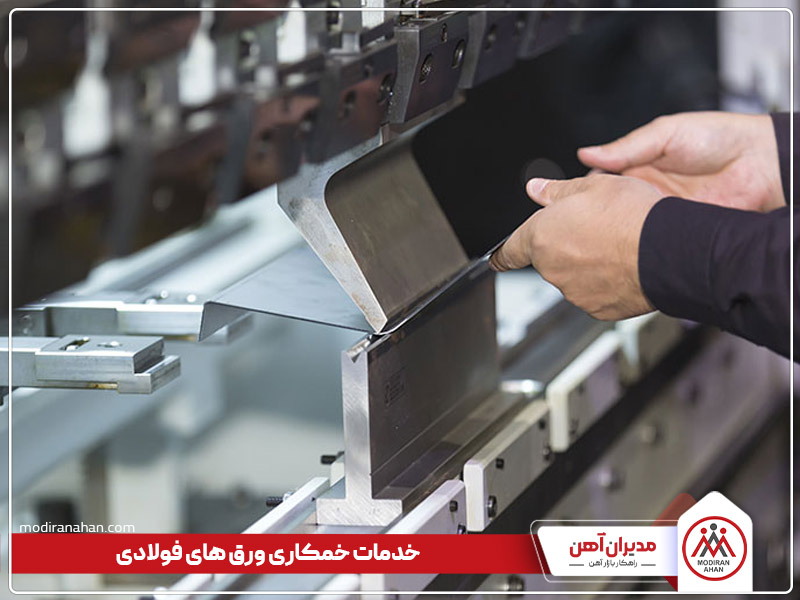

ما در تیم مدیران آهن زاینده رود با بهره‌گیری از تجهیزات پیشرفته و تیم متخصص، خدمات خمکاری ورق فولادی در سایز و اندازه های مختلف را به بهترین شکل ممکن انجام می‌دهیم و همواره در تلاشیم تا نیاز مشتریان خود را با بالاترین سطح کیفی برآورده سازیم. برای آشنایی کامل با خدمات ما ، از طریق لینکی که در ادامه مشاهده می کنید با کارشناسان ما در تماس باشید.
اهمیت خمکاری ورق های فولادی چیست؟
همانطور که می دانید خمکاری ورق‌های فولادی یکی از فرآیندهای مهم در صنعت ساخت و تولید مقاطع فولادی است. این فرآیند از طریق اعمال نیرو بر ورق فولادی به منظور تغییر شکل آن انجام می‌شود. خمکاری ورق‌های فولادی به چند دلیل حائز اهمیت است که عبارتند از:
تنوع کاربردها
خمکاری ورق‌های فولادی در صنایع مختلف مانند خودروسازی، ساختمان‌سازی، کشتی‌سازی، هوافضا و تجهیزات صنعتی مورد نیاز است. از طریق فرایند خمکاری ، می‌توان اشکال و قطعات پیچیده‌ای ایجاد کرد که در ساخت سازه‌ها و قطعات مختلف استفاده می‌شوند.
کاهش تعداد اتصالات و جوشکاری
از طریق خمکاری مناسب ورق‌ها، می‌توان قطعات را به اشکال مختلف طراحی کرد که نیاز به جوشکاری و اتصالات اضافی کمتر شود. این امر موجب کاهش هزینه‌ها و همچنین افزایش استحکام و دوام سازه می‌شود، زیرا اتصالات جوشی نقاط ضعف سازه هستند و دوام و استحکام سازه را تحت تاثیر قرار می دهند.
زیبایی و طراحی پیشرفته
خمکاری ورق‌های فولادی امکان ایجاد طراح‌های زیبا و مدرن از ورق های فولادی را فراهم می‌کند. در معماری و طراحی صنعتی، استفاده از ورق‌های خم شده می‌تواند جلوه‌های بصری منحصر به فردی ایجاد کند. در بسیاری از طرح‌های معماری مدرن از اشکال خمیده فولادی استفاده می‌شود.
دقت بالا در تولید قطعات
با پیشرفت تکنولوژی و استفاده از دستگاه‌های خمکاری CNC، دقت در تولید قطعات به میزان قابل توجهی افزایش یافته است. این امر امکان تولید قطعات با تلرانس‌های بسیار کم را فراهم می‌کند که در صنایعی حساس از قبیل هوافضا و پزشکی بسیار پراهمیت است.
کاهش وزن سازه‌ها
با استفاده از فرآیند خمکاری، می‌توان سازه‌های سبک‌تر با استحکام مناسب طراحی کرد. این ویژگی به طور خاص در صنایع حمل و نقل مانند خودرو سازی و هواپیما سازی اهمیت زیادی دارد؛ چرا که در این صنایع، کاهش وزن سازه به کاهش مصرف سوخت و هزینه‌ها منجر می‌شود.
این موارد از مهم ترین مزیت های خمکاری ورق فولادی به حساب می آید. اکنون که می دانید فرایند خمکاری ورق تا چه اندازه اهمیت دارد، ممکن است این سوال به ذهنتان خطور کند که چگونه می توان عملیات خمکاری ورق فولادی را به بهترین شکل ممکن انجام داد؟! برای دریافت پاسخ سوال خود در ادامه ی مقاله همچنان با ما همراه باشید تا انواع روش های خمکاری ورق فولادی را به خوبی بشناسید.
پیشنهاد مطالعه
آشنایی با انواع روش های خم کردن ورق های فولادی
فرآیند خمکاری ورق های فولادی با استفاده از تکنیک‌های مختلفی انجام می‌شود که بسته به نوع ورق، ضخامت، و طراحی مورد نظر، متفاوت است. روشهای خمکاری شامل تکنیک‌های متنوعی انجام می شود و هر یک از این روش‌ها مزایا و کاربردهای خاص خود را دارند و برای تولیدکنندگان شرایطی را فراهم می کند تا با دقت بالا قطعات پیچیده و مستحکم را برای استفاده در صنایع مختلف تولید و آماده کنند. انواع روش های خم کاری ورق فولادی عبارتند از:
خمکاری هوایی (Air Bending)

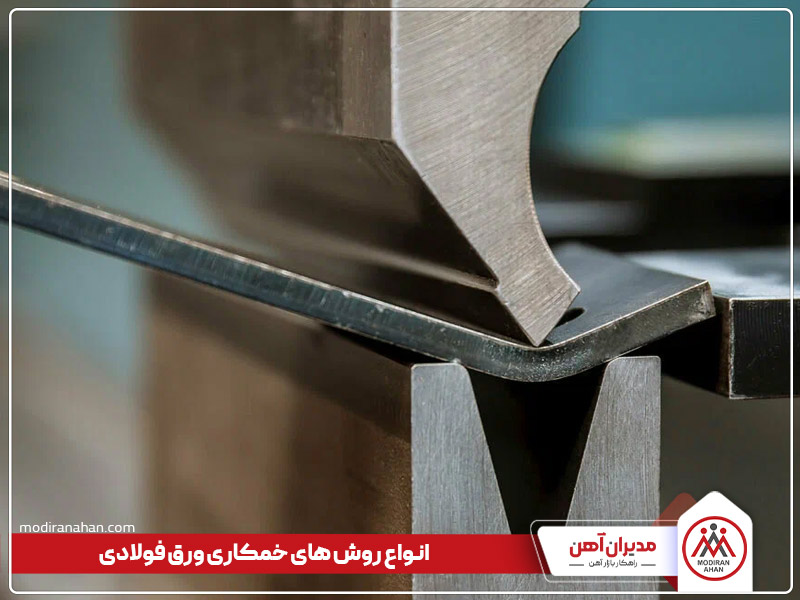

خمکاری هوایی یکی از متداول‌ترین روشهای خمکاری ورق‌های فلزی است که در آن ورق با استفاده از یک پانچ به داخل یک قالب V شکل (یا ماتریس) فشار داده می‌شود، اما برخلاف روشهای دیگر، ورق به طور کامل با دیواره‌های ماتریس تماس پیدا نمی‌کند. در این فرآیند، فقط نقاطی از ورق که زیر پانچ و لبه‌های قالب قرار دارند، تحت فشار مستقیم هستند و خمکاری به صورت معلق (هوایی) انجام می‌شود. در این روش سطح قطعه فلزی به شکل V، U یا هر فرم دیگری خم می‌شود. این کار به سادگی با وارد کردن نیرو به فلز انجام می‌شود.
در این روش، ابزارهای مختلفی با نوک‌های متفاوت و شانه‌های قالب به کار می‌رود که شکل نهایی قطعه فلزی را تعیین می‌کنند. اما همانطور که گفتیم، نکته کلیدی این است که قطعه در حین خم شدن با دیواره‌های قالب تماس ندارد.
خمکاری/فشاری (Bottoming)
یکی دیگر از انواع روش های خکاری ورق فولادی، خم کاری به روش فشاری است. Bottoming یا خمکاری فشاری یکی از روشهای دقیق و رایج خمکاری ورق‌های فلزی است که در آن ورق به طور کامل با قالب V شکل (یا ماتریس) تماس پیدا می‌کند و در نتیجه، خم نهایی در یک زاویه دقیق و ثابت ایجاد می‌شود. در این روش، پانچ ورق را تا زمانی که به ته قالب (bottom) برخورد کند، فشار می‌دهد و ورق دقیقا به شکل دقیق قالب درمی‌آید. برخلاف خمکاری هوایی (Air Bending) که ورق به صورت معلق انجام می‌شود، در خمکاری فشاری، تماس کامل بین ورق، پانچ و قالب وجود دارد.
خمکاری سکه‌ای (Coining)
خمکاری سکه‌ای (Coining) یکی از دقیق‌ترین و موثرترین روشهای خمکاری ورق فولادی است. در این روش، ورق فلزی بین دو قالب در بالا و پایین قرار می‌گیرد و با استفاده از فشار زیاد قالب بالا به ورق فلزی، عملیات خمکاری انجام می شود. این روش به دلیل دقت بالا و ایجاد خطوط خمیده بسیار تیز و صاف، در تولید قطعات با دقت بالا و استحکام زیاد استفاده می‌شود. از این روش برای حک کردن حروف روی قطعات فلزی نیز استفاده می شود.
خمکاری تاشو (Folding)
روش خمکاری Folding یکی از روش های خمکاری ورق که با استفاده از فشار مکانیکی و یا هیدرولیکی انجام می شود. در این روش ورق فلزی بین دو قالب قرار می‌گیرد و به شکل دلخواه در می‌آید. این روش برای تولید قطعات بزرگ تر و با ضخامت بیشتر مناسب است و معمولاً در ساخت قطعات بزرگ ساختمانی و صنعتی استفاده می‌شود. برخلاف خمکاری V، در این روش لبه‌های ورق به تدریج به شکل مورد نظر در می‌آیند. این روش همانطور که از نام آن پیداست، مشابه تا کردن کاغذ است که با استفاده از ابزار خاصی انجام می شود.
خمکاری وایپینگ ( Wipe Breakیا Wiping) یا خم وایپ
خمکاری وایپینگ (Wiping) یک روش خمکاری ورق فولادی است که در آن ورق فلزی بین قالب و ابزار فشاری (پانچ) قرار می‌گیرد و با استفاده از فشار مستقیم، ورق خم می‌شود. در این روش، حرکت پانچ به سمت پایین است و ورق فلزی به دیواره قالب می‌چسبد و فرم مورد نظر را به خود خواهد گرفت. این روش برای خمکاری با دقت بالا و تکراری مناسب است و در صنایع مختلف به ویژه در تولید قطعات خودرو مورد استفاده قرار می گیرد.
خمکاری چرخشی (Rotary Bending)
خمکاری چرخشی (Rotary Bending) یکی از روشهای پیشرفته خمکاری ورق فولادی است که در آن به جای اعمال فشار مستقیم و شدید روی ورق، از یک ابزار دوار (چرخشی) برای خم کردن فلز استفاده می‌شود. در این روش خم‌های بسیار دقیق و بدون خراش روی سطح فلز ایجاد می‌شود.
خمکاری مرحله ای (Step Bending)
خمکاری مرحله‌ای (Step Bending) یکی دیگر از روش های خمکاری ورق فولادی است که قدری پیچیده تر است. در این روش، خمکاری به صورت چند مرحله‌ای و پیاپی انجام می‌شود. یعنی به جای اینکه یک خم بزرگ و پیچیده در یک مرحله انجام شود، چند خم کوچک‌تر در چند مرحله انجام می شود. این روش به خصوص برای ورق‌های ضخیم و بزرگ که خمکاری یک مرحله‌ای ممکن است باعث شکستن یا تغییر شکل ناخواسته شود، مفید است.
خمکاری جاگلینگ (Joggle Bending)
خمکاری جاگلینگ (Joggle Bending) روشی است که در آن دو خم متفاوت با زاویه‌های مختلف ایجاد می‌شود تا شکلی مانند پله‌های چندگانه یا "زیگ‌زاگ" در ورق فلزی ایجاد شود. این روش معمولاً در مواقعی که نیاز به هم‌پوشانی یا تغییر سطح دو ورق فلزی باشد، مورد استفاده قرار می گیرد.
با یکی دیگر از روشهای خمکاری ورق آشنا شوید: پرس برک چیست؟
کلام پایانی: نحوه خمکاری ورق فولادی
در این مقاله به ذکر نکاتی در مورد اهمیت خمکاری ورق فولادی پرداختیم؛ همچنین انواع روش های خم کردن ورق های فلزی را عنوان نمودیم. تمامی این روش‌ها به طور گسترده در تولید و طراحی قطعات فلزی مورد استفاده قرار می گیرند. به منظور کسب اطلاعات بیشتر و آشنایی با خدمات خمکاری شرکت مدیران آهن زاینده رود از طریق لینک زیر با ما در ارتباط باشید.
از همراهی همیشگی تان صمیمانه سپاسگزاریم!
