استاندارد پروفیل زد

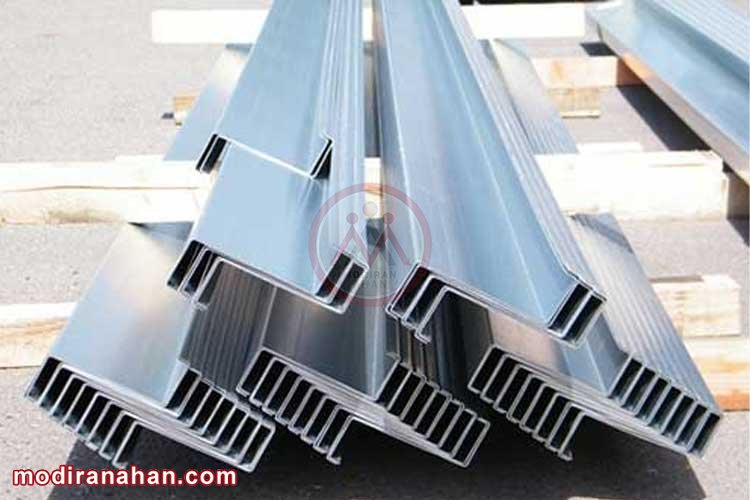

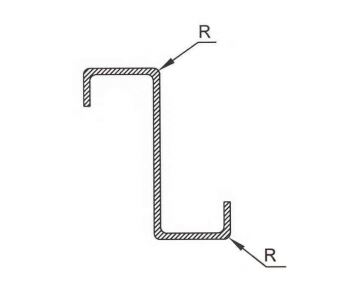

<p><img class="content-image" style="display: block; margin-left: auto; margin-right: auto;" title="lj.jpg" src="https://api.modiranparts.com/uploads/images/imgid1666678128657-lj.jpg" alt=" استاندارد پروفیل زد"></p> <p style="text-align: center;">تصویر شماره 1 - استاندارد پروفیل زد</p> <blockquote> <p>قیمت پروفیل زد در بازار آهن</p> </blockquote> <h2>شناسه استاندارد پروفیل Z</h2> <p><strong>استاندارد ملی ایران 3694:</strong> این استاندارد در سال 1375 &ndash; ورق های فولادی گرم (ورق سیاه) نورد دیده دارای کیفیت ساختمانی &ndash; ویژگی ها و روش های آزمون</p> <p><strong>استاندارد ملی ایران 5722:</strong> &nbsp;در سال 1381 &ndash; ورق های فولادی سرد (ورق روغنی) نوردیده با کیفیت ساختمانی &ndash; ویژگی ها و روش های آزمون</p> <p>شناسه پروفیل زد طبق اینکه طول پروفیل (L)، ضخامت ورق&nbsp; (T)، نوع فولاد و شناسه شماره پروفیل مشخص می شود.</p> <p><strong>به عنوان مثال</strong> : پروفیل Z با شناسه شماره پروفیل 180 دارای طول 6000 و ضخامت ورق 3.5 میلیمتر از ورق گرم نوردیده با جنس 235-2-آ مطابق با استاندارد ملی ایران به شماره 3694 تهیه شده است. به این صورت نشادن داده میشود:</p> <p style="text-align: left;"><em>Z 180 * 6000 x 3.5 - - آ2 &ndash; 235</em></p> <h2>ویژگی های پروفیل زد</h2> <ul> <li> <h3>نوع ورق مصرفی</h3> </li> </ul> <p>جهت تولید پروفیل زد باید از ورق گرم و ورق سرد نوردیده با مشخثات ارایه شده طبق استاندارد 3694 و یا 5722 استفاده نمود. ویژگی ها و روش های آزمون در استاندارد های ملی نشان دهنده درصد عناصر شیمیایی، آزمون کشش و آژمون خمش می باشد.</p> <ul> <li> <h3>وزن پروفیل زد</h3> </li> </ul> <p>مشخصات ابعادی پروفیل زد در وزن یک متر آن</p> <table style="margin-left: auto; margin-right: auto;" border="2"> <tbody> <tr> <td style="text-align: center; width: 212px;" width="208"> <p><strong>ارتفاع پروفیل (mm &nbsp;(H</strong></p> </td> <td style="text-align: center; width: 212px;" width="208"> <p><strong>ضخامت ورق (mm&nbsp; (T</strong></p> </td> <td style="text-align: center; width: 221px;" width="208"> <p><strong>وزن یک متر پروفیل (kg/m)</strong></p> </td> </tr> <tr> <td style="text-align: center; width: 212px;" width="208"> <p>120</p> </td> <td style="text-align: center; width: 212px;" width="208"> <p>2.5</p> <p>&nbsp;3</p> </td> <td style="text-align: center; width: 221px;" width="208"> <p>5.54</p> <p>6.65</p> </td> </tr> <tr> <td style="text-align: center; width: 212px;" width="208"> <p>140</p> </td> <td style="text-align: center; width: 212px;" width="208"> <p>2.5</p> <p>&nbsp;3</p> </td> <td style="text-align: center; width: 221px;" width="208"> <p>5.9</p> <p>7.1</p> </td> </tr> <tr> <td style="text-align: center; width: 212px;" width="208"> <p>160</p> </td> <td style="text-align: center; width: 212px;" width="208"> <p>2.5</p> <p>3</p> </td> <td style="text-align: center; width: 221px;" width="208"> <p>6.14</p> <p>7.36</p> </td> </tr> <tr> <td style="text-align: center; width: 212px;" width="208"> <p>180</p> </td> <td style="text-align: center; width: 212px;" width="208"> <p>2.5</p> <p>&nbsp;3</p> <p>3.5</p> </td> <td style="text-align: center; width: 221px;" width="208"> <p>6.53</p> <p>7.84</p> <p>9.14</p> </td> </tr> <tr> <td style="text-align: center; width: 212px;" width="208"> <p>200</p> </td> <td style="text-align: center; width: 212px;" width="208"> <p>2.5</p> <p>&nbsp;3</p> <p>&nbsp;3.5</p> </td> <td style="text-align: center; width: 221px;" width="208"> <p>6.92</p> <p>8.31</p> <p>9.14</p> </td> </tr> <tr> <td style="text-align: center; width: 212px;" width="208"> <p>220</p> </td> <td style="text-align: center; width: 212px;" width="208"> <p>2.5</p> <p>&nbsp;3</p> <p>&nbsp;3.5</p> </td> <td style="text-align: center; width: 221px;" width="208"> <p>7.32</p> <p>8.78</p> <p>10.24</p> </td> </tr> <tr> <td style="text-align: center; width: 212px;" width="208"> <p>240</p> </td> <td style="text-align: center; width: 212px;" width="208"> <p>2.5</p> <p>&nbsp;3</p> <p>&nbsp;3.5</p> </td> <td style="text-align: center; width: 221px;" width="208"> <p>7.71</p> <p>9.25</p> <p>10.79</p> </td> </tr> <tr> <td style="text-align: center; width: 212px;" width="208"> <p>260</p> </td> <td style="text-align: center; width: 212px;" width="208"> <p>2.5</p> <p>&nbsp;3</p> <p>&nbsp;3.5</p> </td> <td style="text-align: center; width: 221px;" width="208"> <p>8.10</p> <p>9.72</p> <p>11.34</p> </td> </tr> </tbody> </table> <p style="text-align: center;"><img class="content-image" style="display: block; margin-left: auto; margin-right: auto;" title="ویژگی ابعادی و وزنی پروفیل" src="https://api.modiranparts.com/uploads/images/profil-z-1.jpg" alt="ویژگی ابعادی و وزنی پروفیل">شکل شماره 1 - ویژگی ابعادی و وزنی پروفیل</p> <p>&nbsp;</p> <blockquote> <p>بیشتر بخوانید: پروفیل زد، مشخصات، جزئیات و کاربردهای پروفیل Z</p> </blockquote> <ul> <li> <h3>طول و رواداری پروفیل زد</h3> </li> </ul> <p>طول استاندارد برای پروفیل زد 6 متر و با رئاداری مجاز 40+ میلیمتر تعیین میگردد.</p> <p style="text-align: left;"><em>L= 6000_&nbsp;&nbsp;⁺⁴⁰</em></p> <ul> <li> <h3>شعاع خمش گوشه ها (R)</h3> </li> </ul> <p>براساس ضخامت ورق (T) &nbsp;میزان شعاع خمش گوشه های بیرونی تعیین گردد.</p> <p><img class="content-image" style="display: block; margin-left: auto; margin-right: auto;" title="شعاع خمش گوشه ها (R)" src="https://api.modiranparts.com/uploads/images/profil-z-2.jpg" alt="شعاع خمش گوشه ها (R)"></p> <p style="text-align: center;">شکل شماره 2 - شعاع خمش گوشه ها (R)</p> <ul> <li> <h3>&nbsp;رواداری ابعاد مقطع</h3> </li> </ul> <p>برای ابعاد پروفیل زد طبق شکل یک رواداری ذیل باید رعایت شود:</p> <ol> <li>ارتفاع پروفیل H +- 2mm&nbsp;&nbsp;&nbsp;&nbsp; &nbsp;</li> <li>رواداری بعد 60 60+- 2 mm&nbsp;&nbsp;&nbsp;</li> <li>واداری بعد 22&nbsp; 22+- 5 mm&nbsp;&nbsp;</li> </ol> <ul> <li> <h3>رواداری زوایا</h3> </li> </ul> <p>رواداری زوایا در گوشه های پروفیل زد حداکثر +2.5 &nbsp;درجه می باشد. (90+2.5 ^○)</p> <ul> <li> <h3>رواداری پیچیدگی در طول</h3> </li> </ul> <p>حداکثر رواداری پیچیدگی در طول شاخه 2mm در هر متر است.</p> <ul> <li> <h3>رواداری خمش طولی</h3> </li> </ul> <p>پروفیل باید فاقد موج باشد بدین صورت خمش آن فقط در یک جهت انجام میشود. میزان مجاز خمش طولی حداکثر 2.5 میلیمتر برای هر متر است.</p> <ul> <li> <h3>رواداری انحنای سطح</h3> </li> </ul> <p>با توجه به شکل 3 میزان برآمدگی و فرورفتگی در سطح افقی(a) حداکثر +-2 mm و در سطح عمودی(b) حداکثر +-1mm باید در نظر گرفت.</p> <p><img class="content-image" style="display: block; margin-left: auto; margin-right: auto;" title="رواداری انحنای سطح" src="https://api.modiranparts.com/uploads/images/profil-z-3.jpg" alt="رواداری انحنای سطح"></p> <p style="text-align: center;">شکل شماره 3 -&nbsp;رواداری انحنای سطح</p> <p>&nbsp;</p> <ul> <li> <h3>رواداری ضخامت</h3> </li> </ul> <p>رواداری پروفیل زد باید طبق رواداری ورق استفاده شده باشد.</p> <ul> <li> <h3>رواداری وزن</h3> </li> </ul> <p>رواداری وزن برای محموله های سبک و تک شاخه ها از 600 &nbsp;کیلوگرم +-10 &nbsp;درصد، برای محموله ها با وزن متوسط بین 600 کیلوگرم الی 2 تن +-7.5 درصد و برای محموله ای سنگین تر از 2 تن +-5 &nbsp;درصد تعیین میگردد.</p> <blockquote> <p>بیشتر بخوانید: انواع پروفیل و مشخصات آن ها</p> </blockquote> <h2>روش های نمونه برداری برای انجام آزمون استاندارد پروفیل Z</h2> <p>چه براساس سفارش مشتری و چه غیر از آن، ملاک ارزیابی محصولات بر اساس نمونه برداری برای انجام آزمون می باشد.</p> <table style="margin-left: auto; margin-right: auto;" border="2"> <tbody> <tr> <td style="text-align: center;" width="208"> <p><span style="font-size: 12pt;"><strong>نوع آزمون</strong></span></p> </td> <td style="text-align: center;" width="208"> <p><span style="font-size: 12pt;"><strong>تعداد نمونه</strong></span></p> </td> <td style="text-align: center;" width="208"> <p><span style="font-size: 12pt;"><strong>حداقل طول نمونه</strong></span></p> </td> </tr> <tr> <td style="text-align: center;" width="208"> <p>تعیین درصد عناصر شیمیایی، کشش و خمش</p> </td> <td style="text-align: center;" width="208"> <p>یک نمونه به ازای محصول نهایی از یک کلاف (کویل)</p> </td> <td style="text-align: center;" width="208"> <p>600 میلیمتر</p> </td> </tr> <tr> <td style="text-align: center;" width="208"> <p>مشخصات ابعادی و وزن</p> </td> <td style="text-align: center;" width="208"> <p>یک نمونه به ازای یک بندیل (بسته)</p> </td> <td style="text-align: center;" width="208"> <p>300 مییمتر</p> </td> </tr> </tbody> </table> <h2>بازرسی پروفیل Z</h2> <p>بازرسی طبق مشخصات فیزیکی که شامل (ابعاد، اندازه ها، وزن و شکل ظاهری)، درصد عناصر متشکله و خواض مکانیکی (تنش سیلان، مقاومت کششی، ازدیاد طول نسبی و خمش) انجام میشود.</p> <ul> <li> <h3>مشخصات فیزیکی</h3> </li> </ul> <p>اگر نتایج آزمون ابعادی و وزن نمونه مورد آزمون با مندرجات جدول شماره یک مطابقت نداشته باشد باید بازرسی مجدد ابعاد و اوزان صورت بگیرید.</p> <ul> <li> <h3>عناصر متشکله</h3> </li> </ul> <p>عدم تطبیق عناصر متشکله، محصول را غیرقابل مصرف می نماید. مگر در حالت اختلاف معقول علمی با حدود مجاز که گرچه محصول قابل مصرف می باشد اما خارج از استاندارد محسوب میشود.</p> <ul> <li> <h3>خواص مکانیکی</h3> </li> </ul> <p>در صورت عدم تطبیق نتایج آزمون مکانیکی پروفیل با شرایط مندرج در استاندارد پروفیل Z باید بازرسی مجدد خواص مکانیکی انجام بگیرید.</p> <h2>بازرسی مجدد</h2> <ul> <li> <h3>بازرسی مجدد ابعاد و وزن</h3> </li> </ul> <p>در صورتی نتایج آزمون با جدول شماره یک مطابقت نداشت باید از شاخه های دیگر دو آزمون گرفت در صورت تطابق نتایج، این دو آزمون ملاک ارزیابی قزار میگیرد.</p> <ul> <li> <h3>بازرسی و آزمون مجدد خواص مکانیکی</h3> </li> </ul> <p>در صورتی که نتایج آزمون مکانیکی با شرایط مندرج در استاندارد پروفیل زد مطابقت نداشته باشد باید نمونه های مجدد و مضاعف به تعداد دو برابر موردنیاز از محصول را برداشته و آزمایش های لازم را تکرار نمود. چانچه نتایج آزمون با شرایط استاندارد مطابقت داشته باشد، نتایج آزمون اولیه حذف میشود در غیر اینصورت محصول خارج از استاندارد می باشد.</p> <h2>نشانه گذاری پروفیل زد</h2> <ul> <li> <h3>نشانه گذاری شاخه پروفیل</h3> </li> </ul> <p>در انتهای تولید پروفیل زد روی هر شاخه از این پروفیل باید اطلاعات زیر هک شود :</p> <ol> <li>نام یا نشان تجارتی تولید کننده</li> <li>شناسه پروفیل (شماره شناسه پروفیل، طول پروفیل، ضخامت ورق، نوع فولاد)</li> </ol> <ul> <li> <h3>نشانه گذاری بندیل (بسته)</h3> </li> </ul> <p>بندیل پروفیل باید حتما دارای دو پلاک مقاوم و بادوام باشند با اطلاعات زیر بروی آن ها مندرج شود.</p> <ol> <li>شماره بسته</li> <li>شناسه پروفیل (شماره شناسه پروفیل، طول پروفیل، ضخامت ورق، نوع فولاد)</li> <li>وزن بسته برحسب کیلوگرم</li> <li>نشان تایید کنترل کیفیت</li> <li>نام و نشان تجارتی تولید کننده</li> </ol> <h2>بسته بندی پروفیل زد</h2> <p>بسته بندی پروفیل های زد با استفاده از تسمه های فولادی انجام میگیرد که در شرایط متعارف حمل و نقل، تا در زمان تحویل به مشتری از هم گسیخته نشود.</p>
