جدول وزن تیرآهن

در بازار آهن، قیمت و وزن تیرآهن رابطه تنگاتنگی با هم دارند، زیرا معاملات آهن‌آلات بر اساس کیلو (وزن) و شاخه‌ای انجام می‌گیرد. برای همین چه خریدار و چه فروشنده از جدول وزنی تیرآهن برای تعیین وزن دقیق تیر استفاده می‌کنند. همچنین برای اجرای سازه با تیر، ابتدا بارهای وارده محاسبه می‌شود و وزنی که باید تیر تحمل کند، تعیین می‌شود. از این رو، وزن هر تیر هم از لحاظ فنی و هم از نظر قیمتی بسیار مهم است. در این مقاله قصد داریم به بررسی وزن انواع تیرآهن بپردازیم. قیمت تیرآهن را می‌توانید همه‌روزه در سایت مدیران آهن استعلام کنید. با ما تا انتهای این مقاله همراه باشید.

جدول وزن انواع تیرآهن

تیرآهن در انواع مختلفی تولید و در بازار آهن عرضه می‌شود. اما یکی از پارامترهای مهم در تعیین قیمت این مقطع فولادی، وزن است. به همین منظور، در ادامه قصد داریم وزن انواع تیرآهن را براساس هر سایز در جدول گردآوری کنیم. برای اینکه خرید مطمئنی داشته باشید می‌توانید از این جدول‌ها استفاده کنید. توجه داشته باشید که تیرهای موجود در بازار به 3 نوع IPE یا معمولی، IPN با بال باریک شیبدار و IPB یا تیرآهن هاش (بال پهن) دسته‌بندی می‌شوند. با ما برای آشنایی با جدول وزن هر تیرآهن همراه باشید.



فرمول محاسبه وزن تیرآهن

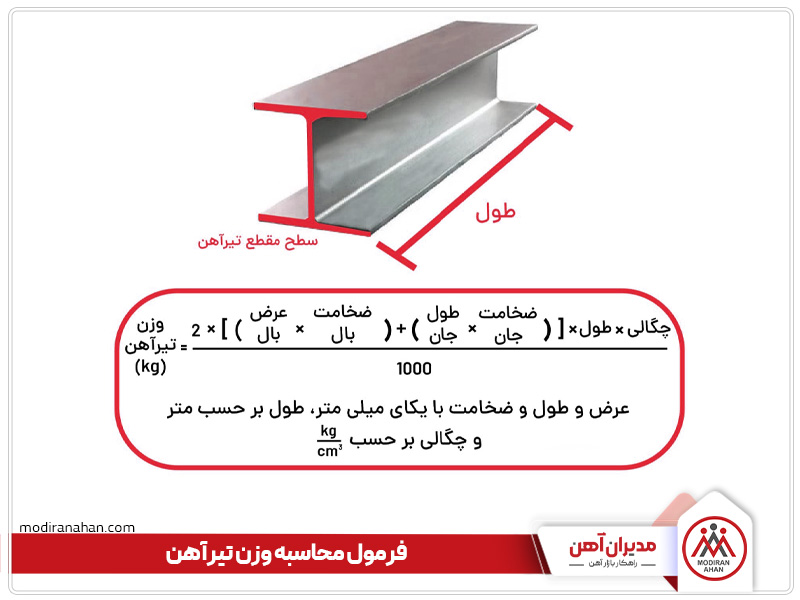

وزن تیرآهن از اهمیت زیادی در قیمت نهایی آن برخوردار است. در تصویر زیر می‌توانید با فرمول محاسبه وزن تیرآهن آشنا شوید:

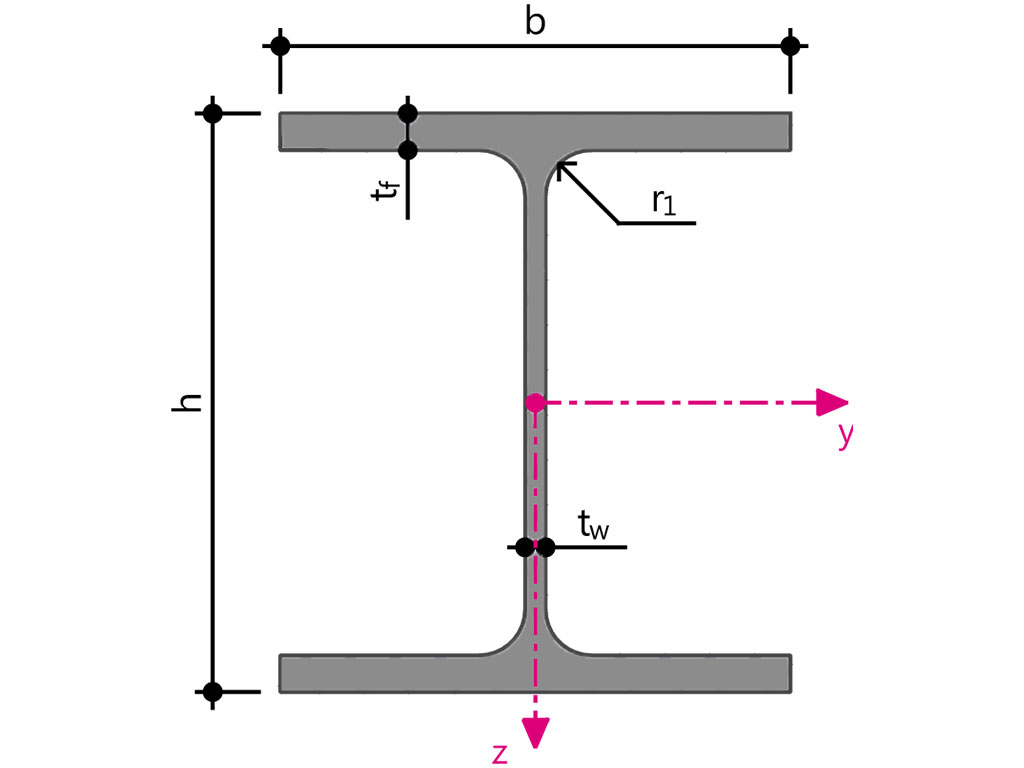

جدول وزنی تیرآهن IPE

تیرآهن ipe یکی از انواع تیرآهن است که در جدول زیر می‌توانید وزن آن را بر اساس هر سایز مشاهده نمایید:

سایز تیرآهن	وزن شاخه 12متری(kg)	وزن شاخه 1 متری (kg)	ارتفاع	عرض بال	ضخامت جان	ضخامت بال	تعداد شاخه در هر بسته	تعداد شاخه در تریلر
8	72	6	80	46	3.8	5.2	-	-
10	98	8.1	100	55	4.8	5.7	-	-
12	125	10.4	120	64	4.4	6.3	44	176
14	155	12.9	140	73	4.7	6.9	36	144
16	190	15.8	160	82	5	7.4	30	120
18	226	18.8	180	91	5.3	8	24	96
20	269	22.4	200	100	5.6	8.5	18	72
22	315	26.2	220	110	5.9	9.2	16	64
24	369	30.7	240	120	6.2	9.8	14	56
27	434	36.1	270	135	6.6	10.2	12	48
30	507	42.2	300	150	7.1	10.7	10	40
33	590	47.3	330	160	7.5	11.5	-	-
36	686	56	360	170	8	12.7	-	-
40	796	63.6	400	180	8.6	13.5	-	-
45	932	73.6	450	190	9.4	14.6	-	-
50	1089	90.7	500	200	10.2	16	-	-
55	1272	106	550	210	11.1	17.2	-	-
60	1464	122	600	220	12	19	-	-



نکته: این جدول بر اساس استاندارد جدول اشتال DIN 1025-5 آلمان است. هرچه وزن تیرآهن تولید شده نزدیک به مقادیر این جدول باشد، از کیفیت بالایی برخوردار خواهد بود. تیرآهن IPE ار پرمتقاضی‌ترین تیرهای موجود در بازار است که اکثر کارخانه‌ها آن را تولید می‌کنند. در استاندارد ملی ایران شماره 1791، تیرآهن سری I-2 یا بال نیم پهن موازی هم نامیده می‌شود. این مقطع فولادی در مقایسه با تیرهای دیگر وزن کمتری دارد و از تیرهای سبک بازار به شمار می‌رود.





جدول وزنی تیرآهن IPN

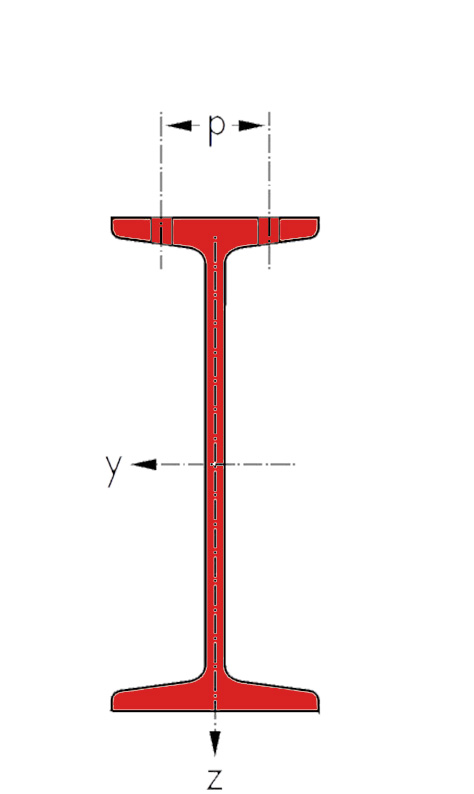

تیرآهن IPN یا بال باریک شیبدار، بال‌های آن کمی زاویه‌دار است و هرچه به جان تیرآهن نزدیک می‌شود، ضخامت بیشتر می‌شود. نمونه این مقطع فولادی را در شکل زیر می‌بینید:

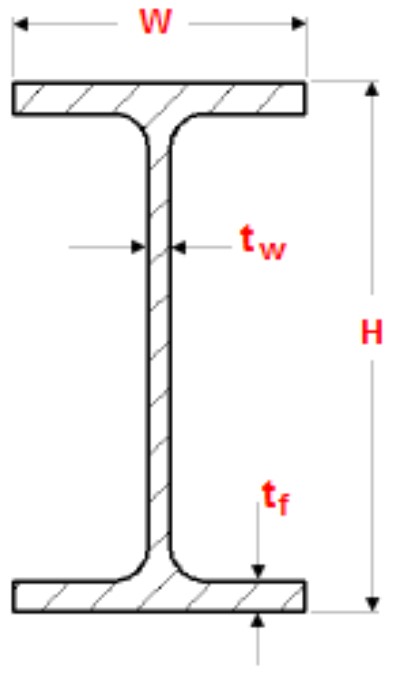

جدول وزنی تیرآهن بال پهن

تیرآهن‌های هاش یا بال پهنی که در ایران تولید می‌شوند، با وزن متوسط تحت اسم IPB و استاندارد DIN 1025-2  قابل تولید هستند. آن هم وزن هر متر از تیر IPB تیر یا سنگین از 20.4 کیلوگرم شروع می‌شود و تا 314 کیلوگرم هم می‌رود. البته این تیر 2 نوع سبک و فوق سنگین هم دارد که به ترتیب به آن HEA و HEM می‌گویند.



جدول وزنی تیرآهن بال پهن سبک، سنگین و فوق سنگین را می‌توانید در زیر مشاهده کنید:



جدول وزنی تیرآهن لانه زنبوری

تیرآهن لانه زنبوری نوعی دیگر از انواع تیرآهن به شمار می‌رود که همانظور که از نام آن مشخص است، دارای حفره‌هایی به شکل کندو است. در جدول زیر می‌توانید وزن هر شاخه از این نوع تیرآهن را بر اساس سایز مشاهده نمایید:

 تیرآهن‌های لانه زنبوری را با استفاده از برش تیرهای معمولی برش داده و سپس آن را به یکدیگر جوش می‌دهند. این محصول را تیرآهن شبکه هم می‌گویند و ارتفاع آن از 18 تا 27 سانتی‌متر است.

کلام آخر

جدول وزنی تیرآهن، معیار مناسبی برای تشخیص با کیفیت بودن تیر است. هر چه وزن تیر با جدول‌های بین‌المللی یا همان اشتال مطابقت داشته باشد، از کیفیت خوبی برخوردار خواهد بود. همچنین از جدول‌های وزنی تیرآهن برای محاسبه قیمت تیرآهن استفاده می‌شود. به عنوان مثال، اگر تیر کیلویی 25 هزار تومان باشد، می‌توانید آن را در وزن سایز تیر ضرب کنید. مثلا اگر تیر سایز 16 تیرآهن معمولی، وزنی برابر با 190 کیلو داشته باشد، قیمت تیرآهن یک شاخه 12 متری، بالغ بر 4 میلیون و 750 هزار تومان قیمت خواهد شد. قیمت روز تیرآهن همه روزه در سایت مدیران آهن بروز می‌شود. شما عزیزان می‌توانید به منظور استعلام قیمت لحظه‌ای این مقطع فولادی، دریافت مشاوره رایگان و خرید با ما از طریق شماره تلفن 03134155 تماس حاصل فرمایید.
