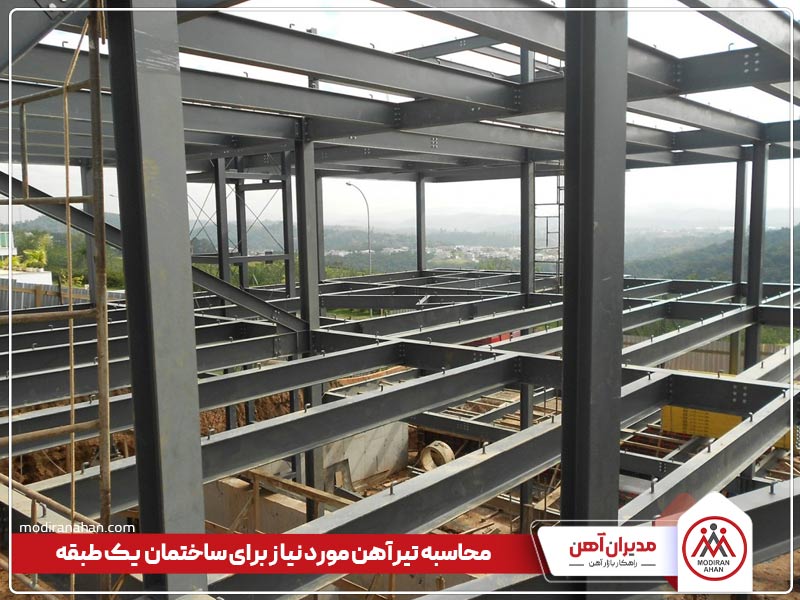

محاسبه تیرآهن مصرفی برای ساختمان یک طبقه
تاریخ به روز رسانی: ۱۸ دی ۱۴۰۳
نویسنده: تیم محتوای مدیران آهن
تیرآهن یکی از اصلی ترین مصالح ساختمانی و از اجزای کلیدی سازه است. این مقطع فولادی پرکاربرد بارهای برشی و لنگر خمشی وارده بر سازه را تحمل میکند. از این رو یکی از چالشهای مهم در احداث پروژههای مختلف ساختمانی، محاسبه دقیق مقدار تیرآهن است. تعیین صحیح مقدار تیرآهن نه تنها باعث استحکام سازه می شود، بلکه از هدر رفت منابع جلوگیری کرده و به صرفه جویی در هزینهها کمک می کند.
برای اینکه به طور دقیق بتوانیم تیرآهن مصرفی برای ساختمان یک طبقه را تخمین بزنیم ابتدا باید نوع سازه را مشخص کنیم؛ همچنین بدانیم که عملکرد تیرها دقیقا به چه صورتی است. انواع مختلف از این محصول فولادی در هر پروژه ساختمانی در سه دسته اصلی، فرعی و کلاف قرار می گیرند که هر کدام وظیفه مشخصی دارد. بنابراین باید ابتدا نوع ساختمان و عملکرد مورد انتظار از تیرها مشخص شود تا مهندسین بتوانند تخمین بزنند برای پروژه مورد نظر چه مقدار از این مقطع فولادی با چه متراژی نیاز دارند. پس از آن می بایست اطلاعات دقیقی از قیمت این محصول فولادی به دست آورید که لازمهی آن برآورد دقیقی از تعداد و وزن تیرآهن موردنیاز سازه است.
تیرآهن مناسب برای ساختمان یک طبقه
به طور کلی ساختمان ها را از نظر اسکلت به دو دسته می توان تقسیم بندی کرد. ساختمان های اسکلت بتنی و ساختمان های اسکلت فلزی. سالهاست که از تیرآهن در اسکلتهای فلزی به منظور ساخت انواع سازه ها استفاده میکنند. به دلیل بالا بودن قیمت تیرآهن، اسکلت بتنی به صرفه تر از اسکلت فلزی است اما به علت خواص فوقالعاده ای که به خاطر وجود تیرآهن در اسکلت فلزی وجود دارد از این نوع اسکلت در ساختمان سازی و به ویژه در ساخت سازه های بلند مرتبه استفاده می کنند.
ساختمانی که برای ساخت آن از بتن، سیمان، شن، ماسه، میلگرد ساده و آجدار استفاده می شود، دارای اسکلت بتنی است. در اسکلت بتنی برای ساخت فونداسیون، ستون، تیر اصلی، تیر فرعی پله و دیوار برشی از بتن استفاده می کنند. اما در سازه های با اسکلت فلزی، شاکله اصلی از فولاد است با هدف تحمل انواع بار و فشارها. در ساخت اسکلت فلزی از پرچ، پیچ و جوشکاری جهت اتصالات استفاده می کنند.
وزن ساختمانی که بر پایهی اسکلت فلزی بنا گذاشته شده، به مراتب کمتر از وزن ساختمانی است که از اسکلت بتنی در آن استفاده شده است. بنابراین استفاده از اسکلت فلزی در ساختمان وزن آن را کاهش داده، در نتیجه نیروهای فشاری وارده بر ساختمان کاهش مییابد که این باعث افزایش استحکام ساختمان می شود.
فولاد نسبت به بتن انعطافپذیرتر و از خاصیت ارتجاعی بیشتری برخوردار است و ساختمان هایی که بر پایه اسکلت فلزی شکل می گیرند محکم ترند و تحمل آن ها در برابر نیروهای برشی و جانبی وارده بر سازه در حوادث طبیعی مانند زلزله بیشتر است.
در ساختمان هایی که اسکلت فلزی دارند، مهندس ناظر با توجه به نوع ساختمان و طرح و نمای کلی آن نوع تیرآهن را مشخص می کند. در ادامه به معرفی انواع مختلف از این مقطع فولادی پرداخته ایم.
IPE
مشخصه بارز تیرآهن IPE این است که اگر از دو سر به آن بنگرید، ضخامت بال های آن در ابتدا و انتها کاملا یکنواخت است. به طور معمول نقشه ساختمان هایی که توسط مهندسین ناظر کشورمان تهیه می گردد بر اساس این استاندارد بوده و لذا این نوع تیر از محبوبیت بیشتری در میان مشتریان برخوردار است. این مقطع فولادی به صورت ستون، خرپا، نعل درگاه و تیر در پوشش سقف ها و پل های لانه زنبوری کاربرد دارد.
INP
تیرآهن INP محصول کشور چین و روسیه هستند؛ که مشخصه بارز آن نازکی بالها در ابتدا و ضخیم شدن تدریجی در انتها است به طوری که اگر از بالا به آن بنگرید شیب ملایمی در ضخامت بال ها مشاهده خواهید کرد.
IPB
IPB تحت عنوان تیرآهن بال پهن یا هاش نیز شناخته می شود که در آن طول بال ها نسبت به نوع IPE افزایش یافته است. این نوع محصولات فولادی بر اساس وزن به دو نوع تقسیم می شوند. علامت V نشان دهنده سنگین بود و علامت L نشان دهنده سبک بودن نوع هاش این مقطع فولادی است.
پیشنهاد مطالعه: مراحل و راهنمای کامل ساختمان سازی 1400

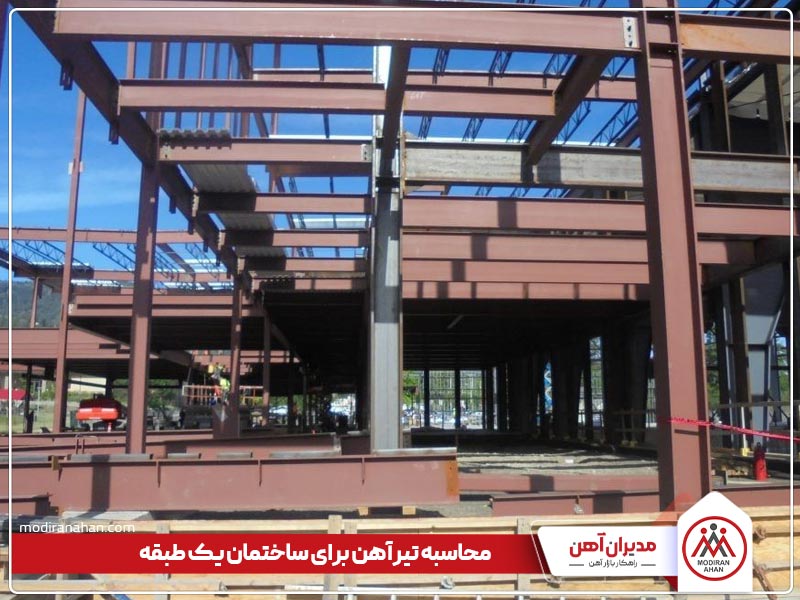

اسکلت بندی ساختمان یک طبقه
مانند هر سازه ی دیگری اسکلت بندی ساختمان یک طبقه، نیازمند رعایت اصولی خاص است و مراحلی دارد. مراحل اسکلت بندی ساختمان یک طبقه عا=بارتند از:
- مرحله گودبرداری؛ چه در سازه بتنی چه در سازه فولادی باید این مرحله اجرا شود. اصولا گوبرداری تا جایی انجام می شود که به یک زمین بکر برسند. در صورتی که ساختمان دارای زیر زمین باشد گوبرداری تا عمق بیشتر انجام می شود.
- مرحله بتن ریزی؛ بعد از مرحله گودبرداری و آزمایش خاک نوبت به بتن ریزی می شود که در محل هایی از جمله کف، فونداسیون، سقف سازه و ... اقدام به ریختن بتن می کنند. بتن ریزی معمولا درون قالب هایی انجام می شود که پس از گیرش بتن، قالب ها از آن جدا شده و تا زمانی از بتن نگهداری می شود که به صد در صد کارایی برسد. این مرحله با هدف ایجاد سطی صاف به عنوان زیر بنای اصلی ساختمان بکار گرفته می شود چرا که کل اسکلت ساختمان روی کف سوار است. از این رو صاف بودن کف بسیار حائز اهمیت است.
- آرماتوربندی؛ که برای سازه فولادی و بتنی مشابه بوده و بسیارحائز اهمیت است. آرماتور بندی سبب می شود تا بتن استحکام کششی بالایی داشته باشد و در برابر تنش های کششی دچار مشکل نشود. بعد از آرماتوربندی، محل قرارگیری صفحات و ستونها مشخص شده، قالب گیری نیز انجام می شود و همه چیز برای بتن ریزی پی آماده می شود.
- قرار گیری صفحات روی آرماتورها؛ سپس بتن شل با فشار لابه لایه این صفحات ترزیق می شود تا اتصال انجام شده و فضای خالی زیر این صفحات باقی نماند. به این عملیات اصطلاحا هواگیری گفته می شود.
- اجرای ستون ها؛ اجرای ستون ها با استفاده از جرثقیل و علم کردن تیرآهن و گذاشتن آن ها روی صفحات انجام می گیرد که تیرآهن های ساختمان یک طبقه معمولا بیشتر است.
- آخرین مرحله برپا داشتن اسکلت فلزی ساختمان دو طبقه اجرای باربندها و در نهایت نصب راه پله های بین طبقات است.
بیشتر بخوانید: محاسبه تیرآهن برای ساختمان دو طبقه
حجم تیرآهن مصرفی برای ساختمان یک طبقه
تیرآهن مصرفی در هر مترمربع به عوامل مختلفی بستگی دارد که مهم ترین آن نوع ساختمان ( فلزی یا بتنی) است. به عنوان مثال برای اسکلت فلزی میزان آهن آلات مصرفی به شرح زیر است.
چنانچه اسکلت فلزی با مهاربندی هم مرکز باشد بدون در نظرگرفتن وزن آرماتور سقف، وزن کلیه آهن آلات مصرفی در ساختمان یک طبقه 40 الی 70 کیلوگرم به ازای هر متر مربع است. محاسبه تعداد دقیق تیرآهن مصرفی برای ساختمان یک طبقه کار مشکلی بوده و برای هر پروژه متفاوت است.
حال چنانچه اسکلت ساختمان بتنی بوده و با استفاده از قاب خمشی و دیوار برشی ساخته شده باشد، بدون در نظر گرفتن وزن آرماتور سقف میزان آهن آلات مصرفی به ازای هر متر مربع حدود 35-60 کیلوگرم است.
لازم به ذکر است، امکان محاسبه دقیق تیرآهن برای ساختمان یک طبقه وجود ندارد و به نوع سازه، نوع تیر و نظر مهندس پروژه بستگی دارد.
پیشنهاد مطالعه: محاسبه ی تیرآهن برای ساختمان سه طبقه
محاسبه وزن تیر آهن
برای محاسبه وزن هر شاخه از این مقطع فولادی از فرمول زیر استفاده می شود.
وزن تیرآهن = طول تیرآهن (متر) * وزن مخصوص تیرآهن (با توجه به جدول اشتال)
به عنوان مثال :
- IPE20 به طول 12 متر
- IPE18 به طول 6 متر
- لانهزنبوری به طول 10 متر
وزن نهایی (کیلوگرم) |
محاسبات |
طول تیرآهن (متر) |
وزن مخصوص (جدول اشتال) |
نوع تیرآهن |
268.8 |
12*22.4 |
12 |
22.4 |
IPE20 |
112.8 |
6*18.8 |
6 |
18.8 |
IPE18 |
103.3 |
10*10.33 |
10 |
10.33 |
لانهزنبوری |
قیمت تیرآهن مصرفی ساختمان یک طبقه
قیمت این محصول فولادی مانند سایر مقاطع فولادی در کشور ما نوسان زیادی دارد و با وجود تورم مزمن و همینطور سیر صعودی نرخ دلار، در بلند مدت همواره در حال افزایش است. اما در کوتاه مدت ممکن است به دلیل رویدادهای سیاسی و یا سقوط قیمت دلار، قیمت این مقطع فولادی نیز پایین بیاید.
برای اطلاع از قیمت روز تیرآهن، سایز 14، 18 ، قیمت تیرآهن یزد احرامیان، یا برند اهواز، ماهان، کرمانشاه، سایز 14 فایکو، قیمت تیر آهن دست دوم، قیمت روز تیرآهن ترک و ... می توانید به سایت مدیران آهن مراجعه کنید و قیمت های روز را مشاهده کنید و یا با شماره 03134155 تماس بگیرید و راهنمایی های لازم را دریافت نمایید.
