تیرآهن چیست؟کاربرد، مشخصات فنی و سایز ها

تاریخ انتشار: ۲۳ اردیبهشت ۱۴۰۴
تاریخ به روز رسانی: ۵ خرداد ۱۴۰۴
مدت مطالعه: دقیقه
نویسنده: تیم محتوای مدیران آهن

تیرآهن‌ها به عنوان عناصر کلیدی در اسکلت‌بندی سازه‌های گوناگون، نقش بی‌بدیلی در افزایش مقاومت و پایداری بنا ایفا می‌کنند. این پروفیل‌های فولادی پرکاربرد که در انواع مختلفی موجودند، وظیفه تحمل و انتقال نیروهای وارده به سازه را بر عهده دارند. در ایران، علاوه بر تولیدات گسترده داخلی براساس با استانداردها، بخشی از نیاز بازار از طریق واردات از کشورهایی چون چین، ترکیه و کره تامین می‌شود. هدف این مقاله، ارائه شناختی دقیق از تیرآهن و ویژگی‌های آن است. برای اطلاع از قیمت روز این مقاطع، به لینک «قیمت تیرآهن» مراجعه نمایید.


تیرآهن چیست؟

تیرآهن چیست؟ ما در مدیران آهن، به این پرسش اینگونه پاسخ می‌دهیم؛ تیرآهن پروفیلی بنیادین برای صنعت ساختمان است که جهت مقاومت در برابر تنش‌های برشی و خمشی تولید می‌شود. این مقاطع عمدتاً با نورد گرم ساخته شده و تفاوت‌های فنی در تولید نوع معمولی و هاش آن وجود دارد. تیرآهن ها بر اساس ابعاد بال و جان دسته‌بندی می‌شوند. در این بخش، به معرفی کوتاه و بررسی انواع تیرآهن خواهیم پرداخت.

تیرآهن بال‌پهن یا هاش چیست؟

در چشم‌انداز نوین مهندسی و ساخت‌وساز، انتخاب پروفیل‌های فولادی با عملکرد بالا اهمیتی حیاتی دارد. در این میان، تیرآهن هاش، که گاهی از آن با عنوان تیرآهن بال‌پهن نیز یاد می‌شود، به عنوان یک مقطع فولادی برجسته با هندسه‌ای متمایز، جایگاه ویژه‌ای در پروژه‌های عمرانی و ساختمانی به خود اختصاص داده است.

طراحی این پروفیل که به وضوح حرف H لاتین را تداعی می‌کند، به آن اجازه می‌دهد تا در قیاس با تیرآهن‌های متداول I شکل، ظرفیت تحمل بار بسیار بیشتری داشته باشد. علاوه بر این، مقاومت چشمگیر تیرآهن هاش در برابر نیروهای منجر به خمش و پیچش، آن را به گزینه‌ای مطمئن برای سازه‌های تحت تنش مبدل ساخته است.



تیرآهن بال پهن یا هاش چیست؟



تیرآهن بال‌پهن یا هاش چیست





تیرآهن لانه زنبوری چیست؟

تیرآهن‌ لانه زنبوری که با نام تیرآهن شبکه نیز شناخته می‌شوند، از جمله مقاطع فولادی بسیار رایج در صنعت ساختمان به شمار می‌روند. علت این نام‌گذاری، ساختار منحصربه‌فرد آن‌ها پس از فرآیند برش و اتصال مجدد است که منجر به ایجاد فضاهای خالی در طول جان تیر شده و ظاهری شبکه‌ای همانند خانه زنبور عسل به آن می‌بخشد. این حفره‌ها می‌توانند اشکال گوناگونی نظیر شش‌ضلعی یا دایره‌ای داشته باشند که به تنوع کاربرد آن‌ها می‌افزاید.

معمولاً این نوع تیرها در سازه‌های فلزی و برای کاربردهای معین مورد استفاده قرار می‌گیرند و حداکثر طول تولیدی آن‌ها نیز بر همین اساس تعیین می‌گردد؛ با این حال، به طور متداول، طولی در بازه ۱۲ تا ۲۰ متر دارند و ارتفاعشان نیز به طور قابل توجهی، حدوداً ۵۰ درصد بیشتر از تیرآهن‌های استاندارد است.

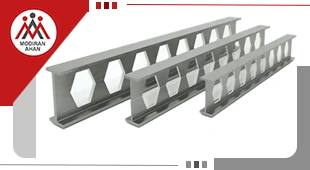

تیرآهن لانه زنبوری چیست؟



تیرآهن لانه زنبوری چیست؟





دسته بندی تیرآهن بر اساس سایز

نقش کلیدی تیرآهن‌ها در استحکام بناها بر کسی پوشیده نیست. این مقاطع فولادی با گستره وسیعی از اندازه‌ها و ابعاد تولید می‌شوند، امکانی که به متخصصان سازه اجازه می‌دهد دقیق‌ترین گزینه را متناسب با هر پروژه انتخاب نمایند. در ادامه، به معرفی بسیار مختصری از سایزهای رایج تیرآهن و سپس جدولی برای جمع‌بندی اطلاعات آن‌ها می‌پردازیم:

تیرآهن 12: تیرآهن سایز ۱۲، اغلب با استاندارد IPE و وزن هر متر ۱۰٫۴ تا ۲۶٫۸ کیلوگرم، برای بخش‌های سبک سازه نظیر تیر فرعی و سقف مناسب است.

تیرآهن 14: سایز ۱۴ با وزن تقریبی ۱۲٫۹ تا ۳۳٫۷ کیلوگرم بر متر، به دلیل استحکام بالا و تولید انبوه، در ستون‌های اصلی کاربرد فراوانی دارد.

تیرآهن 16: تیرآهن ۱۶ (وزن هر متر ۱۵٫۸-۴۱٫۶ کیلوگرم) معمولاً برای تیرهای سازه‌ای و نعل درگاه‌ها استفاده شده و در شاخه‌های استاندارد عرضه می‌شود.

تیرآهن 18: این سایز (قابل تولید با استانداردهای IPE ،INP یا IPB) به دلیل مقاومت بالا در برابر تنش، برای اسکلت‌های بزرگ و بخش‌های پربار ایده‌آل است.

تیرآهن 20: سایز ۲۰ با وزن هر متر ۲۲٫۴ تا ۶۰ کیلوگرم، به سبب توان باربری فوق‌العاده، در سازه‌های بسیار بزرگ، برج‌ها و طبقات تحتانی کاربرد دارد.

جدول مشخصات انواع رایج تیرآهن:

اطلاعات کلیدی این سایزهای رایج تیرآهن را می‌توانید در جدول زیر مشاهده نمایید.برای اطلاعات بیشتر در مورد دسته بندی تیرآهن بر اساس سایز به صفحه مربوطه مراجعه نمایید.



سایز تیرآهن (اندازه اسمی)

حدود وزن هر متر (کیلوگرم)

استاندارد(های) متداول

کاربردهای اصلی

ویژگی برجسته / نکته مهم

12

۱۰٫۴ تا ۲۶٫۸

IPE

تیرهای فرعی، ستون‌های کم‌بار، سقف‌ها

سبک‌وزن

14

۱۲٫۹ تا ۳۳٫۷

IPE (رایج)

ستون‌های اصلی، سازه‌های متداول

پرمصرف، استحکام قابل توجه

16

۱۵٫۸ تا ۴۱٫۶

IPE (رایج)

تیرهای اصلی، نعل درگاه

مقاومت خوب، طول استاندارد

18

(متغیر بر اساس پروفیل)

IPE, INP, IPB

سازه‌های سنگین، بخش‌های تحت بار زیاد

مقاومت بسیار بالا در برابر تنش

20

۲۲٫۴ تا ۶۰

IPE (رایج)

سازه‌های عظیم، برج‌ها، طبقات زیرین

باربری و تنوع پروفیل بالا



انواع سایز تیرآهن را می‌توانید در تصویر زیر مشاهده نمایید:



انواع سایز تیرآهن را می‌توانید در تصویر زیر مشاهده نمایید:



انواع تیرآهن ساختمانی و استاندارد آن کدام است؟

تیرآهن‌ها با مقاطع معروف I و H شکل خود که از آلیاژهای گوناگون فولاد ساخته می‌شوند، ستون فقرات صنعت ساختمان‌سازی مدرن هستند. این پروفیل‌ها در سازه‌های فلزی چنان کاربرد گسترده‌ای دارند که بدون آن‌ها، اجرای چنین بناهایی متصور نیست.

این پروفیل‌ها مسئولیت اصلی پذیرش و انتقال بارهای وارده به سازه را دارند و بهترین گزینه برای طراحی ستون، خرپا و تیر به شمار می‌روند. هر تیرآهن از یک بخش میانی (جان) و دو لبه کناری (بال) تشکیل شده است. مصرف فراوان تیرآهن موجب شده تا بهای آن، نقشی تعیین‌کننده در برآورد هزینه نهایی ساختمان‌ها داشته باشد. برای مطالعه ادامه مطلب میتوانید به مقاله زیر مراجعه نمایید.



انواع تیرآهن ساختمانی و استاندارد آن کدام است؟



مشخصات فنی و استانداردها

تیرآهن به عنوان یکی از ارکان اصلی در سازه‌های فولادی، نقش حیاتی در پایداری و استحکام بنا ایفا می‌کند. برای بهره‌برداری صحیح و مهندسی از این مقطع فولادی پرکاربرد، آگاهی از مشخصات فنی دقیق، استانداردهای تولیدی معتبر و جداول وزنی آن امری ضروری است. در این بخش، به تفصیل این سه جنبه کلیدی پرداخته خواهد شد:

۱. مشخصات فنی تیرآهن (Technical Specifications):

مشخصات فنی تیرآهن به پارامترهای ابعادی و هندسی مقطع آن اطلاق می‌شود که در محاسبات مهندسی و انتخاب نوع تیرآهن برای کاربردهای مختلف بسیار حائز اهمیت هستند. این مشخصات معمولاً در جداول استاندارد هر نوع تیرآهن (مانند جدول اشتال) به تفصیل ذکر می‌شوند. مهم‌ترین مشخصات فنی عبارت‌اند از:

  • ارتفاع تیرآهن (h): فاصله کلی بین لبه بیرونی بال بالا و لبه بیرونی بال پایین.
  • عرض بال (b یا Bf): عرض هر یک از بال‌های تیرآهن.
  • ضخامت جان (ts یا tw): ضخامت بخش عمودی مرکزی تیرآهن که دو بال را به هم متصل می‌کند.
  • ضخامت بال (tg یا tf): ضخامت هر یک از بال‌های افقی تیرآهن.
  • شعاع انحنای اتصال جان به بال (r): شعاع گردی در محل اتصال جان به بال.
  • سطح مقطع (A): مساحت کلی مقطع عرضی تیرآهن.
  • وزن واحد طول (G یا W): وزن تیرآهن به ازای هر متر طول (معمولاً به کیلوگرم بر متر بیان می‌شود).
  • ممان اینرسی (I): معیاری از مقاومت تیرآهن در برابر خمش حول محورهای مختلف (معمولاً Ix و Iy).
  • اساس مقطع یا مدول مقطع (W یا S): پارامتری که در محاسبات تنش خمشی کاربرد دارد (معمولاً Wx و Wy).
  • شعاع ژیراسیون (i): معیاری از نحوه توزیع سطح مقطع حول محورهای مرکزی که در محاسبات کمانش اهمیت دارد.

علاوه بر این مشخصات هندسی، خواص مکانیکی فولاد مورد استفاده در ساخت تیرآهن نیز جزو مشخصات فنی محسوب می‌شود، از جمله:

  • تنش تسلیم (Yield Strength)
  • مقاومت کششی نهایی (Ultimate Tensile Strength)
  • درصد ازدیاد طول (Elongation)



مشخصات فنی تیرآهن (Technical Specifications):



۲. استانداردهای تیرآهن (Standards):

تیرآهن‌ها بر اساس استانداردهای مختلفی در سراسر جهان تولید و طبقه‌بندی می‌شوند. هر استاندارد، مشخصات ابعادی، وزنی و تلورانس‌های خاص خود را برای سایزهای مختلف تیرآهن تعریف می‌کند. برخی از رایج‌ترین استانداردهای جهانی و منطقه‌ای تیرآهن عبارت‌اند از:

  • تیرآهن IPE (I Profile European): این استاندارد اروپایی یکی از متداول‌ترین انواع تیرآهن در ایران و اروپا است. مشخصه اصلی آن، ضخامت ثابت بال‌ها و موازی بودن سطوح داخلی و خارجی بال‌ها است. سطح مقطع آن شبیه حرف I انگلیسی است.
  • تیرآهن INP (I Normal Profile): این استاندارد نیز اروپایی است (اغلب با استانداردهای روسی و چینی هم مقایسه می‌شود) و سطح مقطع آن نیز شبیه حرف I است. تفاوت اصلی آن با IPE در این است که سطوح داخلی بال‌ها شیب‌دار هستند (معمولاً با شیب حدود ۱۴٪)، به این معنی که ضخامت بال‌ها با فاصله گرفتن از جان، کاهش می‌یابد.
  • تیرآهن IPB یا تیرآهن بال‌پهن (H Profile): این نوع تیرآهن‌ها دارای بال‌های پهن‌تری نسبت به ارتفاع جان هستند و سطح مقطع آن‌ها شبیه حرف H انگلیسی است. به همین دلیل به آن‌ها "هاش" (H) نیز گفته می‌شود. این استاندارد خود به چند زیرگروه تقسیم می‌شود:
    • HEA (IPBL): تیرآهن بال‌پهن سبک
    • HEB (IPB): تیرآهن بال‌پهن با وزن متوسط (استاندارد اصلی هاش)
    • HEM (IPBV): تیرآهن بال‌پهن سنگین و فوق سنگین تیرآهن‌های هاش به دلیل مقاومت بالا در برابر بارهای محوری و خمشی، در ستون‌ها و سازه‌های سنگین کاربرد فراوانی دارند.
  • استاندارد ASTM (American Society for Testing and Materials): استانداردهای آمریکایی مانند ASTM A36 یا ASTM A992 که برای انواع مقاطع فولادی از جمله تیرآهن‌ها (W-shapes, S-shapes و غیره) مشخصات فنی و مکانیکی را تعریف می‌کنند.
  • استاندارد DIN (Deutsches Institut für Normung): استاندارد صنعتی آلمان که برخی از مقاطع تیرآهن مانند DIN 1025 از آن پیروی می‌کنند.
  • استانداردهای ملی ایران (ISIRI): سازمان ملی استاندارد ایران نیز استانداردهایی برای تولید مقاطع فولادی گرم نوردیده از جمله تیرآهن‌ها تدوین کرده است (مانند ISIRI 1791 برای تیرآهن‌های IPE).

انتخاب استاندارد مناسب به الزامات طراحی، بارهای وارده، دسترسی در بازار و مقررات ساختمانی هر منطقه بستگی دارد.

 این جداول به کاربران کمک می‌کنند تا به سرعت وزن تقریبی تیرآهن مورد نیاز برای یک پروژه را محاسبه کرده، مقاطع مناسب را بر اساس بارهای طراحی انتخاب کنند و هزینه‌ها را برآورد نمایند. این جداول برای استانداردهای مختلف (INP, HEA, HEB و غیره) نیز به طور جداگانه موجود هستند.

درک صحیح مشخصات فنی، آشنایی با استانداردهای مختلف و توانایی استفاده از جداول وزنی (اشتال) برای هر فردی که با طراحی، ساخت و یا تجارت مقاطع فولادی سروکار دارد، ضروری است.

راهنمای خرید تیرآهن از مدیران آهن

ما در مجموعه مدیران آهن، با تکیه بر سال‌ها تجربه در تامین و توزیع مقاطع فولادی، عمیقاً به نقش حیاتی تیرآهن در پایداری و ایمنی سازه‌ها واقفیم. فرآیند تهیه این کالای استراتژیک، به دلیل تنوع گسترده محصولات و پیچیدگی‌های بازار، نیازمند آگاهی و دقت نظر بالایی است. از این رو، بر خود لازم می‌دانیم تا با ارائه راهنمایی‌های جامع، شما را در جهت خریدی هوشمندانه و موفق یاری رسانیم.

گام نخست در این مسیر، شناخت دقیق نیازهای پروژه و آشنایی کامل با انواع مختلف تیرآهن، از جمله IPE، هاش (IPB) و INP و همچنین استانداردهای تولیدی هر یک است.انتخاب سایز صحیح، مطابق با محاسبات فنی و با استفاده از جداول معتبر اشتال، از اهمیت بسزایی برخوردار است. ما همواره به مشتریان خود توصیه می‌کنیم پیش از قطعی نمودن سفارش، کیفیت تیرآهن را از طریق بررسی دقیق گواهینامه‌های فنی، مشخصات مندرج بر پلاک بندیل و بازرسی‌های ظاهری محصول، مورد ارزیابی قرار دهند.

نظر به تغییرات روزانه قیمت‌ها در بازار فولاد، دریافت استعلام قیمت به‌روز از مراجع قابل اتکا، امری ضروری است. مجموعه مدیران آهن، اطلاعات قیمتی و مشاوره‌های لازم برای انتخاب از میان برندهای خوشنام داخلی و وارداتی را در اختیار شما قرار می‌دهد. همچنین، آگاهی از روش‌های گوناگون خرید – اعم از تهیه مستقیم از کارخانجات، خرید از طریق بورس کالا، یا تأمین از شرکت‌های بازرگانی و بنگاه‌های معتبر – بسته به حجم و شرایط مورد نیاز شما، می‌تواند در بهینه‌سازی هزینه‌ها مؤثر باشد.

پس از دریافت محموله نیز، کنترل دقیق مشخصات کالای تحویلی با موارد مندرج در فاکتور، برگه باسکول و گواهی کنترل کیفیت، نباید مورد غفلت قرار گیرد. تیم متخصصین مدیران آهن، در تمامی مراحل، از ارائه مشاوره اولیه تا حصول اطمینان از کیفیت خرید نهایی شما، همراهتان خواهد بود. هدف ما در مدیران آهن، هموار ساختن مسیر خرید و کمک به پیشبرد موفقیت‌آمیز پروژه‌های ارزشمند شماست. برای اطلاعات بیشتر در مورد راهنمای کامل خرید تیرآهن به صفحه مربوطه مراجعه کنید.

کارخانه های تولید تیراهن در ایران

ما در مجموعه مدیران آهن، معتقدیم انتخاب هوشمندانه تیرآهن، به عنوان مصالحی حیاتی، مستلزم شناخت دقیق بازار و فعالان آن است. کارخانه های تولید تیراهن در ایران با توانمندی‌های متنوع خود، گزینه‌های متعددی را پیش روی سازندگان قرار می‌دهند.

در میان این نام‌ها، مجتمع ذوب‌آهن اصفهان، پیشگام و بزرگترین تولیدکننده مقاطع طویل در خاورمیانه، با ارائه تیرآهن‌های باکیفیت در استانداردهای IPE ،IPN و بال‌پهن (IPB)، همواره مطرح بوده است. کیفیت ممتاز محصولاتش آن را به معیاری در بازار بدل ساخته. نورد آریان فولاد نیز، به عنوان بزرگترین واحد خصوصی منطقه، با تولید تیرآهن‌های استاندارد و صادرات گسترده، جایگاه ویژه‌ای دارد.

کارخانجات دیگری نیز هر یک با ویژگی‌هایی در غنای بازار نقش دارند. فولاد البرز ایرانیان (فایکو) با خطوط تولید تخصصی IPE و INP، جهان فولاد غرب با تولید تیرآهن‌های نیم‌پهن و عریض برای پروژه‌های خاص، و فولاد ناب تبریز با محصولاتی مطابق با چندین استاندارد بین‌المللی (ISIRI, DIN, GOST)، انتخاب‌های متنوعی عرضه می‌کنند.

علاوه بر این، تولیدکنندگانی چون شاهین بناب، فولاد اهواز (با امکان برش سفارشی)، پروفیل صنعت ماهان، گروه ملی صنعتی فولاد ایران، ظفر بناب، فولاد یزد احرامیان (با تمرکز بر مقاطع اقتصادی) و فولاد ماهکار اشتهارد نیز با تولید سایزها و گریدهای مختلف، نیازهای گوناگون پروژه‌ها را تامین می‌کنند.

این گستردگی تولیدکنندگان و تنوع استانداردها و ابعاد، اگرچه نشان از توانمندی صنعت فولاد کشور دارد، اما انتخاب را چالش‌برانگیز می‌کند. مجموعه مدیران آهن، با ارائه اطلاعات فنی، مشاوره‌های تخصصی و قیمت‌های به‌روز، متعهد است شما را در هر گام از خرید تیرآهن، از شناسایی بهترین تامین‌کننده تا اطمینان از کیفیت نهایی، راهنمایی کند. هدف ما، خریدی مطمئن و بهینه برای شماست.

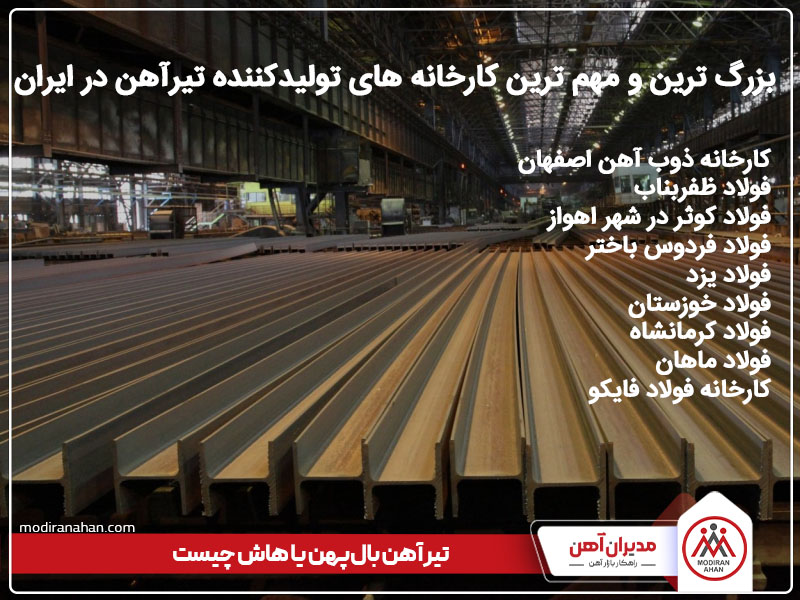

 بزرگ ترین و مهم ترین کارخانه های تولیدکننده تیرآهن در ایران



نگهداری، برش و ایمنی کار با تیرآهن

در مجموعه مدیران آهن، ما به خوبی آگاهیم که کیفیت تیرآهن فراتر از مرحله تولید است. برای ما، حفظ این کیفیت در مراحل حساس حمل‌ونقل و نگهداری تا رسیدن به پروژه شما و تضمین کارایی آن در سازه، اهمیتی بنیادین دارد. چرا که دوام و استحکام سازه‌های شما، نتیجه مستقیم همین دقت‌نظرهاست.

به همین دلیل، ما در مدیران آهن همواره بر انتقال صحیح تیرآهن تاکید ویژه داریم. این شامل انتخاب خودروی مناسب، باربندی اصولی برای جلوگیری از هرگونه آسیب و استفاده از تجهیزات استاندارد برای بارگیری و تخلیه است. علاوه بر حمل، نگهداری صحیح تیرآهن در محل پروژه نیز نقشی کلیدی دارد؛ یعنی محافظت از آن در برابر رطوبت و زنگ‌زدگی و چیدمانی که هم دسترسی را آسان کند و هم ایمنی را تضمین نماید.



تماس با مدیران آهن



از نگاه ما در مدیران آهن، حمل و نگهداری اصولی، سرمایه‌گذاری برای حفظ کیفیت تیرآهن و جلوگیری از هزینه‌های اضافی ناشی از آسیب‌دیدگی یا اتلاف محصول است. اما فراتر از مسائل مالی و کیفی، ایمنی قرار دارد. سلامت کارکنان و حفاظت از محصول در تمامی مراحل، خط قرمز ماست. به همین خاطر، رعایت کامل دستورالعمل‌های ایمنی، آموزش صحیح پرسنل و استفاده از تجهیزات محافظ فردی را اصلی جدایی‌ناپذیر می‌دانیم.

تعهد ما در مدیران آهن، ارائه بهترین محصول فولادی همراه با دانش فنی لازم برای حفظ کیفیت آن در تمام مراحل است. ما با تاکید بر استانداردها و ارائه مشاوره‌های کاربردی، در کنار شما هستیم تا پروژه‌هایی مستحکم و ایمن بنا کنید. موفقیت و اطمینان شما، هدف نهایی ماست.

جدول وزن تیرآهن

وزن تیرآهن، عاملی تعیین‌کننده هم در محاسبات دقیق مهندسی و هم در معاملات بازار فولاد است. اطلاع از وزن دقیق هر شاخه، برای انتخاب صحیح مقطع بر اساس بارهای وارده و همچنین برآورد هزینه‌ها، برای تمامی فعالان صنعت ساختمان ضروری است.

تیرآهن‌ها در انواع گوناگونی چون IPE (استاندارد رایج اروپایی و ایرانی)، INP (با بال‌های شیب‌دار)، IPB (بال‌پهن یا هاش شامل دسته‌های HEA، HEB و HEM) و لانه‌زنبوری عرضه می‌شوند. هر یک از این دسته‌ها، مشخصات وزنی منحصربه‌فردی دارند که مستقیماً بر قیمت و کاربرد آن‌ها تأثیرگذار است و جزئیات آن معمولاً در جدول وزن تیرآهن مربوط به هر نوع مشخص می‌شود.

اگرچه محاسبه نظری وزن ممکن است، اما به دلیل پیچیدگی‌های هندسی، جدول وزن تیرآهن که بر اساس استانداردهای معتبر (نظیر جداول اشتال منطبق بر DIN) تدوین شده، دقیق‌ترین و سریع‌ترین مرجع برای مهندسان و فعالان بازار به شمار می‌رود. این جداول تخصصی، وزن هر متر طول و سایر مشخصات کلیدی را برای سایزهای مختلف ارائه می‌دهند و تطابق وزن واقعی محصول با داده‌های هر جدول وزن تیرآهن، نشانه‌ای از کیفیت بالای آن است.

تیرآهن‌های IPE به دلیل تطابق با استاندارد DIN 1025-5 و وزن نسبتاً بهینه‌تر، بسیار پرکاربردند. مقاطع IPN با شکل خاص بال‌های خود شناخته می‌شوند. تیرآهن‌های بال‌پهن (هاش) در سه رده وزنی سبک (HEA)، متوسط (HEB) و سنگین (HEM) برای سازه‌های با باربری بالا طراحی شده‌اند. تیرآهن‌های لانه‌زنبوری نیز با افزایش ارتفاع مؤثر بدون افزایش چشمگیر وزن، در دهانه‌های بزرگ مورد استفاده قرار می‌گیرند.

در نهایت، درک صحیح اطلاعات وزنی و استفاده از جدول وزن تیرآهن استاندارد، به مهندسان و خریداران امکان می‌دهد تا با اطمینان خاطر، مقاطع فولادی مورد نیاز پروژه‌های خود را با بهترین کیفیت و مناسب‌ترین قیمت انتخاب و تهیه نمایند، که این امر نقش مهمی در موفقیت و دوام سازه‌ها دارد.

بررسی تفاوت های بین تیرآهن و تیرورق

در مهندسی سازه، انتخاب المان باربر مناسب میان تیرآهن‌های نورد شده استاندارد و تیر ورق‌های ساخته شده (پلیت‌گیردرها) اهمیتی اساسی دارد. تیرآهن‌های معمولی (اغلب با مقاطع I یا H) که به روش نورد گرم تولید می‌شوند، برای طیف گسترده‌ای از سازه‌های متداول با بارگذاری‌های متعارف، راه‌حلی کارآمد و اقتصادی ارائه می‌دهند. در مقابل، تیر ورق‌ها، که از اتصال دقیق ورق‌های فولادی به یکدیگر (معمولاً با جوشکاری) و به صورت سفارشی ساخته می‌شوند، برای پروژه‌های پیچیده با بارها و دهانه‌های بسیار بزرگ و شرایط خاص طراحی می‌گردند.

در بررسی تفاوت های بین تیرآهن و تیرورق، نکته اساسی به روش تولید و انعطاف‌پذیری طراحی آن‌ها بازمی‌گردد. تیرآهن‌ها دارای ابعاد و مشخصات استاندارد هستند که تولید آن‌ها را سریع‌تر و کم‌هزینه‌تر می‌کند، اما این استانداردسازی، انعطاف‌پذیری طراحی را محدود می‌سازد. تیر ورق‌ها اما با قابلیت طراحی دقیق ابعاد جان، بال‌ها و حتی استفاده از سخت‌کننده‌ها (استیفنرها)، امکان دستیابی به ظرفیت باربری بسیار بالا و مقاومت خمشی بهینه را برای شرایط خاص فراهم می‌کنند، هرچند فرآیند ساخت آن‌ها زمان‌برتر و پرهزینه‌تر است.

از نظر کاربرد، تیرآهن در ساختمان‌های مسکونی، تجاری و صنعتی رایج و پل‌های با دهانه متوسط استفاده می‌شود، در حالی که تیر ورق در پروژه‌هایی نظیر پل‌های عظیم، برج‌های بلندمرتبه و سازه‌های صنعتی فوق سنگین که نیاز به تحمل بارهای نامتعارف و دهانه‌های طولانی دارند، به کار می‌رود. این تفاوت در ظرفیت، به وزن، ابعاد (تیر ورق‌ها می‌توانند در طول‌های بسیار بلندتری تولید شوند) و هزینه‌های تولید و حمل‌ونقل نیز کاهش پیدا می‌کند؛ تیر ورق‌ها معمولاً سنگین‌تر و گران‌تر هستند.

در نهایت، انتخاب بین تیرآهن و تیر ورق مستلزم بررسی دقیق الزامات فنی پروژه، از جمله میزان بارها، طول دهانه‌ها، شرایط محیطی و همچنین در نظر گرفتن بودجه تخصیص‌یافته است. مشاوره با مهندس طراح سازه برای اتخاذ تصمیمی آگاهانه که هم ایمنی و پایداری سازه را تضمین کند و هم از نظر اقتصادی بهینه باشد، امری ضروری است.



بررسی تفاوت های بین تیرآهن و تیرورق



مقایسه تیرآهن و تیرچه | تفاوت ها و شباهت ها

انتخاب میان تیرآهن فولادی و تیرچه بتنی یکی از تصمیمات کلیدی در پروژه‌های ساختمانی است. در این مطلب، به خلاصه‌ای از مقایسه تیرآهن و تیرچه از جنبه‌های گوناگون می‌پردازیم تا به درک بهتری از ویژگی‌های هر یک دست یابیم. هر دو گزینه نقش مهمی در پایداری سازه دارند، اما تفاوت‌های بنیادین آن‌ها، کاربردشان را برای شرایط مختلف متمایز می‌کند.

از نظر سرعت اجرا، تیرچه‌های بتنی پیش‌ساخته می‌توانند زمان کار را کاهش دهند، هرچند در اسکلت‌های فولادی نیز امکان همزمانی برخی عملیات وجود دارد. وزنی، تیرچه‌های بتنی معمولاً سنگین‌ترند، اما این امر مانعی برای استفاده در سقف‌ها نیست، خصوصاً با به‌کارگیری بلوک‌های سبک. در بحث مقاومت، تیرچه‌های بتنی مقاومت خوبی در برابر زلزله و آتش‌سوزی از خود نشان می‌دهند، در حالی که تیرآهن‌ها در برابر حریق آسیب‌پذیرترند اما ممکن است در برابر خزش بتن در درازمدت پایدارتر باشند، هرچند به محافظت در برابر خوردگی نیاز دارند.

از دیدگاه اقتصادی، قیمت تیرآهن معمولاً بالاتر از تیرچه بتنی است که بر هزینه کلی پروژه تأثیر می‌گذارد. با این حال، مقایسه تیرآهن و تیرچه نباید صرفاً بر اساس قیمت اولیه باشد. دوام، شرایط محیطی، الزامات فنی و سرعت اجرا نیز باید به دقت ارزیابی شوند.

بنابراین، گزینش نهایی میان این دو، مستلزم تحلیل جامع نیازهای پروژه و مشورت با مهندسین طراح است تا بهترین تعادل میان عملکرد، ایمنی و هزینه حاصل شود. درک صحیح از نتایج مقایسه تیرآهن و تیرچه به انتخابی آگاهانه منجر خواهد شد.
