ورق سیاه برشی چیست؟ ۶ کاربرد آن در صنعت
تاریخ به روز رسانی: ۲۰ آبان ۱۴۰۳
نویسنده: تیم محتوای مدیران آهن
ورق سیاه برشی یا ورق نورد گرم (Hot rolled mild steel) یکی از متداول‌ترین محصولات فولادی است که به صورت فابریک کارخانه‌ای یا برش کارگاهی تولید می‌شود. قیمت ورق سیاه برشی به نوع ورق، ضخامت و نوع دستگاه برش آن بستگی دارد. در این مقاله قصد داریم به بررسی روش تولید، کاربرد، بسته‌بندی و تولیدکنندگان ورق سیاه برشی بپردازیم. با ما تا انتهای این مطلب برای آشنایی با این مقطع پرفروش فولادی همراه باشید.
یکی از محصولات پرفروش کارخانه‌های فولادی، ورق برشی یا شیت است. ورق برشی در مناطقی با آب و هوای مرطوب به ویژه در مناطقی که بارش باران زیاد است، کاربرد بسیاری به عنوان سقف و در برخی موارد دیگر، جنبه پوشش و زیبایی دارد. علاوه بر این، ورق سیاه برشی در تولید لوله و پروفیل از جایگاه ویژه‌ای برخوردار است و نقش مهمی در تولید این محصولات ایفا می‌کند. سطح خارجی ورق سیاه مات است. متداول‌ترین نوع ورق فولادی تولید شده در حالت برشی یا شیت در ایران، ورق ST37 و ST52 است. در ادامه این مطلب به روش تولید ورق سیاه برشی، کاربرد و نحوه بسته‌بندی این نوع ورق می‌پردازیم. با ما تا انتهای این مقاله همراه باشید.
روش تولید ورق سیاه برشی
برای تولید ورق برشی معمولا از دو روش نورد سرد و نورد گرم استفاده می‌شود. ورق‌های برشی یا شیت که تحت فرآیند نورد گرم به تولید می‌رسند، تحت عنوان ورق سیاه برشی یا ورق نورد گرم در بازار عرضه می‌شوند. در مقابل ورق نورد گرم یا ورق سیاه، ورق نورد سرد یا روغنی قرار دارد که از سطحی براق‌تر از ورق سیاه برخوردار است.
ورق سیاه، تحت نورد گرم مستقیم شمش یا بیلت فولادی تولید می‌شود. در فرآیند تولید ورق سیاه، با استفاده از حرارت و غلتک‌های متعدد در مسیر رفت و برگشت، از ضخامت شمش کاسته و به عرض و طول آن افزوده می‌شود، این مرحله را سایزینگ اسلب می‌گویند. بعد از سایزینگ اسلب، در زمانی که اسلب هنوز در حالت گداخته قرار دارد، در باکس جمع‌آوری کویل به صورت کلاف پیچیده می‌شود. ابتدا و انتهای کلاف توسط گیوتین برش می‌خورد.
میزان سختی ورق سیاه از آنالیز شمش و میزان کربن استفاده شده در آن مشخص می‌شود. میزان درجه سختی از ST33 تا ST52 متغیر است. ورق ST37 از مناسب‌ترین درجه سختی برخوردار است. یعنی نه آنقدر نرم است و نه آنقدر سخت که نتواند کشش را تحمل کند. ورق سیاه به صورت رول و فابریک تولید می‌شود. ورق سیاه فابریک به صورت برش خورده با بسته‌بندی اصولی همراه با پالت و تسمه در اختیار مشتری قرار می‌گیرد.
کاربرد ورق برشی
ورق سیاه برشی به علت ماهیت تولید، میزان استقامت و استحکام از جایگاه ویژه‌ای در بین محصولات و صنایع برخوردار است. در زیر به برخی از کاربردهای ورق سیاه برشی اشاره می‌کنیم:
- برای ساخت گاردریل و تجهیزات ترافیکی
- تولید ورق پانچ، تسمه و زهوارهای فولادی
- کشتی‌سازی و دیگر تجهیزات دریایی
- ساخت انواع پروژه‌ها و مخزن‌های بسیار بزرگ
- صنعت خودروسازی
- ساخت پروفیل ساختمانی بسته یا باز، ناودانی، نبشی و غیره
وزن ورق سیاه برشی فولاد مبارکه
ورق شیت یا برش خورده فولادی نیز مانند ورق در حالت رول در وزن مخصوصی در کارخانه یا کارگاه تولید می‌شود. در جدول زیر به طول، عرض، ضخامت و وزن هر شیت ورق سیاه اشاره می‌کنیم:
|
ردیف |
طول (m) |
عرض (m) |
ضخامت (mm) |
وزن هر شیت ورق سیاه (kg) |
|
1 |
2 |
1 |
2 |
32 |
|
2 |
2.5 |
1.25 |
2 |
50 |
|
3 |
6 |
1.5 |
3 |
212 |
|
4 |
6 |
1.5 |
4 |
283 |
|
5 |
6 |
1.5 |
5 |
3533 |
|
6 |
6 |
1.5 |
6 |
424 |
|
7 |
6 |
1.5 |
8 |
657 |
|
8 |
6 |
1.5 |
10 |
707 |
|
9 |
6 |
1.5 |
12 |
848 |
|
10 |
6 |
1.5 |
15 |
1060 |
* توجه: مقادیر وزن به صورت تقریبی است.
محاسبه وزن ورق سیاه برشی
وزن ورق برشی نیز مانند وزن ورق در حالت رول محاسبه می‌شود. با داشتن طول، عرض، ضخامت و چگالی آهن می‌توانید وزن ورق برشی سیاه را از طریق فرمول زیر محاسبه کنید:
نکته: چگالی آهن در حالت استاندارد، عدد 7.874 گرم بر سانتی‌متر مکعب است.
عرض ورق (m) * طول ورق (m) * ضخامت ورق (mm) * چگالی ورق = وزن ورق (kg)
ابعاد استاندارد ورق برشی
ورق سیاه در ابعاد استانداردی در کارخانه تولید می‌شود. در زیر به برخی از ابعاد رایج ورق شیت اشاره می‌کنیم:
- ورق سیاه با عرض 1 متر در طول 2 متر: 2 * 1
- ورق سیاه با عرض 1.25 متر در طول 2.5 متر: 2.5 * 1.25
- ورق سیاه با عرض 1.5 متر در طول 6 متر: 6 * 1.5
* توجه: امکان برش ورق در ابعاد مورد درخواست مشتری نیز در کارگاه‌های برشکاری، فراهم است.
انواع مختلف ورق سیاه برشی در صنعت
ورق سیاه برشی با توجه به نوع برش از کاربردهای مختلفی برخوردار است. در زیر به برخی از انواع ورق سیاه برشی اشاره می‌کنیم:
- ورق سیاه برشی کله‌گاوی: از این نوع ورق برشی، جهت ارتباط و تبدیل دو تیرآهن و ستون مختلف با سایزهای متفاوت استفاده می‌شود.
- ورق سیاه برشی کونیک‌شده: از این ورق جهت ارتباط میان تیرها و پروفیل‌ها استفاده می‌شود. همچنین این نوع ورق در ابعادی که خریدار سفارش می‌دهد، برش می‌خورد. این نوع ورق برشی، با زاویه ۳۰ درجه، ساب داده شده یا کونیک می‌شود.
- ورق سیاه برشی ساختمانی: کاربرد آن در صفحه ستون، ورق لچکی، تیر و تیرچه است.
- ورق سیاه برشی صنعتی: ورق برشی صنعتی نیز همانطور که از نام آن مشخص است در صنایع مختلف به ویژه صنعت ساخت ماشین‌آلات و قطعه‌سازی استفاده می‌شود.
بسته بندی ورق سیاه برشی
ورق سیاه شیت فابریک در هر کارخانه تولیدکننده به صورت خاصی بندیل یا بسته‌بندی می‌شود. در جدول زیر به انواع مختلف بسته‌بندی ورق سیاه برشی اشاره کرده‌ایم:
 |
دو لایه پوشش کاغذی دو تسمه در طول سه تسمه در عرض مناسب برای (4000 mm > طول) محافط سرتاسری لبه ها در بالا و پایین |
|
دو لایه پوشش کاغذی شش تسمه عرضی با محافظ لبه ها در راستای طولی دو عدد برچسب 7000 mm> طول > 4000 mm |
|
|
چهار تمسه عرضی همراه با محافظ لبه ها 4000 mm> طول |
|
فروش داخلی دو تسمه در عرض دو تسمه در طول 4000 mm> طول |
|
|
چهار تسمه عرضی 6000 mm>طول > 4000 mm |
|
فروش صادراتی دو تسمه طول سه تسمه عرض با محافظ لبه ها برای 4000 mm> طول |
|
|
شش تسمه عرضی همراه با محافظ لبه های
12000 mm >طول > 6000 mm |
|
پنج تسمه عرضی با محافظ لبه ها 2000 mm > طول > 6000 mm |
تولیدکنندگان ورق سیاه برشی
کارخانه‌های زیادی در ایران در تولید ورق سیاه برشی فعالیت دارند. از مهمترین این کارخانه‌ها می‌توان به موارد زیر اشاره کرد:
- ورق سیاه برشی ولاد مبارکه
- ورق سیاه برشی فولاد کاویان اهواز
- ورق سیاه برشی قطعات
- ورق سیاه برشی فولاد سبا
- ورق سیاه برشی فولاد گیلان
- ورق سیاه برشی فولاد اکسین
دستگاه های مورد استفاده برای برش ورق سیاه
برای برش ورق و تولید ورق سیاه برشی از دستگاه‌های مختلفی استفاده می‌شود. دستگاه گیوتین، پلاسما و cnc از مهمترین دستگاه‌های برش ورق به شمار می‌روند. در ادامه به فرآیند برش ورق با استفاده از این سه دستگاه می‌پردازیم. با ما همراه باشید.

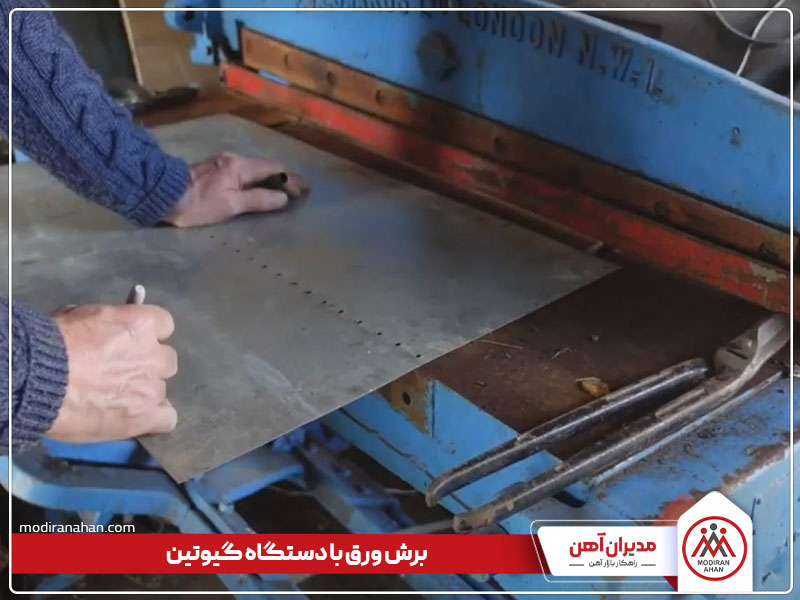

دستگاه برش گیوتین (Guillotine steel)
گیوتین، نوعی قیچی بسیار بزرگ است. در این قیچی‌ها، معمولا تیغه پایینی ثابت بوده و به لبه میز قیچی، سوار شده است. تیغه بالایی که به صورت عمودی قابل حرکت است، نسبت به تیغه پایینی، دارای زاویه 1 تا 6 درجه بوده است و با عبور دادن آن از کنار تیغه ثابت، عمل برش انجام می‌شود.
دستگاه برش پلاسما (Plasma cutting)
یکی از مدرن‌ترین دستگاه‌های برش ورق که در دو نوع دستی و اتوماتیک موجود است، برش پلاسما است. دقت برش بالا، ضایعات کم، ایمنی نسبتا خوب و امکان حمل‌ونقل آسان را می‌توان از مزایای این نوع برش دانست. در کل برش پلاسما، روشی مناسب و کاربردی برای برش انواع ورق، لوله و دیگر مقاطع فولادی به شمار می‌رود.
دستگاه هوا برش (Oxy-fuel welding and cutting)
در روش هوا برش با ایجاد شعله بر روی فلز و اکسید نمودن آن پیش از اینکه مذاب گردد، برشکاری انجام می‌شود. مرسوم‌ترین روش برش ورق فولادی، استفاده از دستگاه هوا برش است.
دستگاه برش سی ان سی (Computer numerical control)
دستگاه cnc برای برش انواع و اقسام محصولات فولادی کاربردی است. با استفاده از cnc می‌توان روش‌های متفاوتی برای برش ورق بکار برد. برای برش ورق با ضخامت بالا، برش پلاسما، لیزر و هوا برش مناسب هستند.
کلام آخر
در این مقاله به بررسی یکی از محصولات فولادی پرمصرف در صنعت یعنی ورق سیاه برشی پرداختیم. روش تولید و کاربرد ورق سیاه برشی را مورد بررسی قرار دادیم. در ادامه به وزن انواع ورق شیت سیاه کارخانه فولاد مبارکه اشاره کردیم و در نهایت دستگاه‌های مورد استفاده برای تولید ورق برشی را بررسی کردیم. همانطور که می‌دانید قیمت ورق برشی به نوع ورق و ضخامت آن وابسته است. اصولا ورق‌های سیاه با ضخامت بالا را با دستگاه‌های لیزر، برش می‌دهند که هزینه بالاتری نسبت به ورق‌های کم‌ضخامت که برش آن‌ها اغلب توسط دستگاه‌های گیوتین صورت می‌گیرد، دارد. در اصل، نوع ورق سیاه، ضخامت و نوع دستگاه برش بر قیمت ورق سیاه برشی ثاتیرگذار است. شما عزیزان می‌توانید همه‌روزه قیمت انواع ورق شیت را در سایت مدیران آهن دنبال کنید. علاوه بر این، کارشناسان ما روزانه آماده پاسخگویی به سوالات شما مبنی بر استعلام قیمت تلفنی، مشاوره رایگان و خرید ورق برشی از طریق شماره تماس 03134155 هستند.
