کلاس فلنج چیست؟

فلنج چیست؟

فلنج ها ابزاری هستند به شکل یک صفحه ی دایره ای شکل که سوارخ های در اطراف آن قرار داده شده است. از فلنج برای بستن لوله ها به یکدیگر، تغییر مسیر و همچنین تغییر قطر لوله ها استفاده می شود. فلنج ها اغلب از فولاد یا سایر آلیاژهای آهن ساخته می شوند. فلنج دارای مشخصات مختلفی هستند که در زمان سفارش و استفاده از آن باید مورد توجه قرار داد. از جمله مشخصات فلنج کلاس آن است که در ادامه در خصوص آن توضیحاتی ارائه خواهد شد.

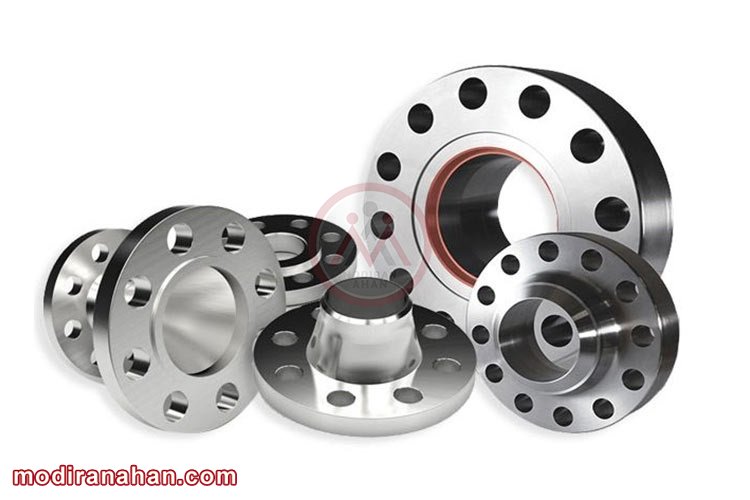

تصویر شماره 1 - فلنج

آنچه در این مقاله مطالعه خواهید کرد:

• مشخصات فلنج
• کلاس فلنج
• خرید فلنج و اتصالات

مشخصات فلنج

تمام فلنج ها طبق استاندارد دارای مشخصات زیر هستند:

• نام تجاری تولید کننده
• سایز اسمی لوله (NPS)
• کلاس فلنج
• شکل سطح فلنج
• سواخ ها
• مواد تشکیل دهنده ی فلنج
• شماره یا کد مربوط به عملیات حرارتی صورت گرفته روی فلنج

بیشتر مطالعه کنید: فلنج چیست؟

سایز اسمی لوله (NPS) چیست؟

NPS مخفف عبارت Nominal Pipe Size است و به معنی سایز اسمی لوله می باشد. NPS یک عدد بدون واحد است که برای بیان سایز فلنج یا فیتینگ فلنج به کار می رود. برای کسب اطلاعات بیشتر در خصوص سایز اسمی لوله می توانید مقاله ی "سایز اسمی لوله چیست؟" را مطالعه کنید.

کلاس فلنج چیست؟

کلاس فلنج که بر اساس آن فلنج ها را درجه بندی می کنند حداکثر فشاری ست که فلنج در افزایش دما می تواند تحمل کند. به عنوان یک قاعده ی کلی فلنج هایی که کلاس بالاتری دارند نسبت به فلنج های با کلاس پایینتر قوی تر هستند زیرا می توانند با افزایش دما، فشار بیشتری را نیز تحمل کنند. البته باید به این نکته توجه داشت که فلنج های ساخته شده با متریال های مختلف در یک رتبه بندی عملکردهای متفاوتی را از خود نشان می دهند.

مطابق با استاندارد ANSI/ASME B16.5 که در خصوص فلنج و فیتینگ هایی با NPS بین  1/2 اینچ تا 24 اینچ تدوین شده است، هفت رتبه بندی فشار فلنج تعریف شده است.

• کلاس 150
• کلاس 300
• کلاس 400
• کلاس 600
• کلاس 900
• کلاس 1500
• کلاس 2500

به جای عبارت کلاس می توان از عبارت درجه فشار، یا علامت های #، Lb یا Lbs استفاده کرد. کلاس فلنج بر حسب psi است و حداکثر فشاری ست که در دمای مجاز می تواند تحمل کند.

برای آنکه دید بهتری نسبت به کلاس فلنج به دست آورید دو فلنج در نظر بگیرید که از نظر جنس متریال، و اندازه مته سوراخ یکسان هستند. هر چه کلاس فلنج بالاتر برود، فلنج نیز از نظر وزن سنگینتر شده و استحکام آن بیشتر می شود.

فلنج ها از نظر متریال به گروه های مختلفی تقسیم بندی می شوند. برای هر گروه جدول فشار-دما به صورت مجزا ارائه می شود. برای اینکه درک بهتری از نقش کلاس در تغییر مشخصات فلنج داشته باشیم. برای گروه ۱.۱ جدول فشار کاری بر حسب تغییر دما و کلاس به صورت زیر خواهد بود.

فشار کاری بر حسب بار
کلاس							دما درجه سانتیگراد
2500	1500	900	600	400	300	150
425.5	255.3	153.2	102.1	68.1	51.1	19.6	29- تا 38
417.7	250.6	150.4	100.2	66.8	50.1	19.2	50
388.3	233.0	139.8	93.2	62.1	46.6	17.7	100
375.6	225.4	135.2	90.2	60.1	45.1	15.8	150
365.0	219.0	131.4	87.6	58.4	43.8	13.8	200
349.5	209.7	125.8	83.9	55.9	41.9	12.1	250
331.8	199.1	119.5	79.6	53.1	39.8	10.2	300
322.6	193.6	116.1	77.4	51.6	39.7	9.3	325
313.0	187.8	112.7	75.1	50.1	37.6	8.4	350
303.1	181.8	109.1	72.7	48.5	36.4	7.4	375
289.3	173.6	104.2	69.4	46.3	34.7	6.5	400
239.7	143.8	86.3	57.5	38.4	28.8	5.5	425
191.7	115.0	69.0	46.0	30.7	23.0	4.6	450
145.3	87.2	52.3	34.9	23.2	17.4	3.7	475
97.9	58.8	34.3	23.5	15.7	11.8	2.8	500
49.2	29.5	17.7	11.8	7.9	5.9	1.4	538

همانطور که مشاهده می کنید برای یک متریال مشخص و در یک دمای معین با افزایش کلاس فلنج میزان تحمل فشار آن نیز افزایش می یابد. به عنوان نمونه در دمای۱۰۰ درجه سانتیگراد، فلنج کلاس ۲۵۰۰ می تواند فشاری در حدود ۲۲ برابر  فلنج کلاس 150 را تحمل کند. لازم به ذکر است که با افزایش دما برای یک کلاس خاص میزان تحمل فشار فلنج کاهش می یابد.

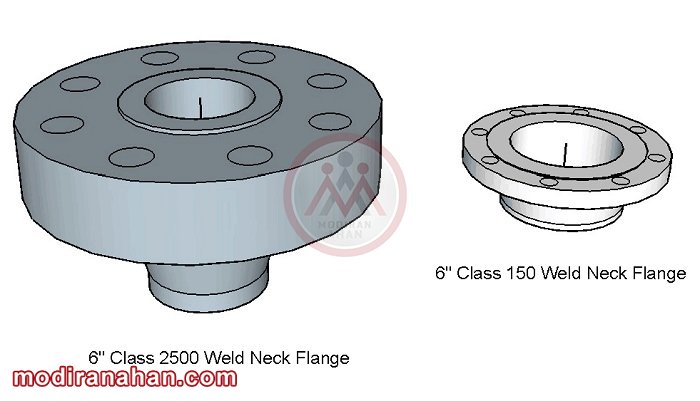

تصویر شماره 2 - دو فلنج با کلاس مختلف
