تفاوت ناودانی upa و unp

تاریخ انتشار: ۲۰ اسفند ۱۴۰۱
تاریخ به روز رسانی: ۶ مرداد ۱۴۰۳
مدت مطالعه: دقیقه
نویسنده: تیم محتوای مدیران آهن

ناودانی از یک مقطع فولادی باز است که شکل سطح مقطع آن به حرف u یا c انگلیسی شبیه است. ناودانی از دو بال و یک جان تشکیل شده است و بر اساس استانداردهای مختلف می تواند تولید شود. ناودانی ها در یک دسته بندی به دو نوع بال موازی و بال شیبدار تقسیم بندی می شوند که از نظر کاربرد و مشخصات با هم متفاوت هستند. طبق استانداردهای اروپایی به این دو نوع ناودانی unp  و upa گفته می شود. در این مقاله به بیان تفاوت های ناودانی unp و upa پرداخته ایم.


ناودانی فولادی چیست؟

ناودانی یکی از مقاطع فولادی پرکاربرد در صنعت و ساختمان سازی ست. سطح مقطع ناودانی شبیه به حرف U انگلیسی ست و از یک جان و دو بال عمود بر آن تشکیل شده است. سایز ناودانی بر اساس طول جان آن بیان می شود. بهعنوان نمونه ناودانی سایز 10، ناودانی ست که طول جان آن برابر با 10 میلیمتر است. ناودانی را از جهات مختلف می توان دسته بندی کرد. از نظر وزن ناودانی ها به دو دسته ی سبک و سنگین تقسیم بندی می شوند. از نظر شکل سطح مقطع ناودانی ها می توانند به دو دسته تقسیم شوند. ناودانی هایی با سطح مقطع U شکل که در آن بالهای ناودانی دارای ضخامت یکنواخت هستند و نسبت به یکدیگر موازی می شوند. برخی از ناودانی ها نیز سطع مقطع C شکل دارند که به عنوان ناودانی با بال های مخروطی شناخته می شوند. از نظر روش تولید نیز ناودانی ها به دو صورت فابریک و پرسی تولید می شوند که از لحاظ ویژگی ها و کیفیت با یکدیگر متفاوت هستند. ناودانی ها همچنین می توانند ساده یا مشبک باشند. ناودانی ها را از نظر جنس متریالی که برای ساخت آن استفاده شده است می تواند از نوع فولاد، آلومینیوم، گالوانیزه و استنلس استیل باشد.

ناودانی

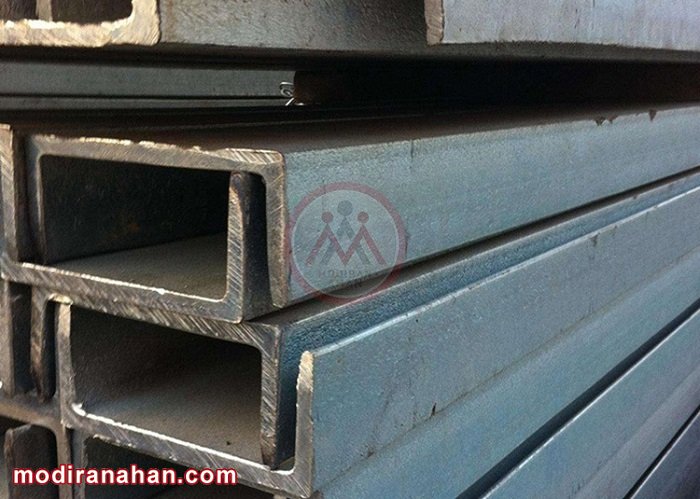

تصویر شماره 1 - ناودانی فولادی

آنچه در این مقاله مطالعه خواهید کرد:

  • استانداردهای ناودانی
  • ناودانی های unp  و upa
  • جدول مشخصات ناودانی های upa و unp
  • تفاوت ناودانی upa و unp
  • خرید ناودانی upa  و unp

استانداردهای ناودانی

در ایران، ویژگی ها، روش های آزمون، نمونه برداری و نشانه گذاری ناودانی های گرم نوردیده در استاندارد ملی ایران به شماره 4477 بیان شده است. استاندارد 1-4477 مربوط به ناودانی های لبه گرد بال شیبدار است و استاندارد 2-4477 به بیان مشخصات ناودانی های گرم نوردیده ی بال موازی می پردازد.

در استاندارد اروپایی، استاندارد DIN 1026-1 به بیان مشخصات ناودانی های UPN گرم نوردیده پرداخته است.

بیشتر مطالعه کنید: نکات مهم در مورد ناودانی

ناودانی های unp  و upa

ناودانی ها را از نظر استاندارد تولید می توان به دو دسته ی unp و upa تقسیم بندی کرد. هر کدام از این ناودانی های مشخصات و کاربرد خاص خود را دارند اما به دلیل تشابهات اسمی ممکن است در سفارش آن ها دچار اشتباه شویم. در ادامه توضیحات بیشتری در خصوص مشخصات ناودانی های unp و upa ارائه خواهیم داد.

ناودانی unp

ناودانی های unp همانطور که گفته شد تحت استاندارد DIN 1026-1 اروپا تولید می شود. در داخل کشور نیز استاندارد ملی 1-4477 به بیان ویژگی های این نوع ناودانی می پردازد. در استاندارد ملی ناودانی unp در دو نوع سبک و سنگین تعریف شده است. مشخصات نوع سنگین کاملا با مشخصاتی که در استاندارد DIN 1026-1 قید شده است مطابقت دارد اما نوع سبک از نظر وزنی نسبت به نوع سنگین وزن کمتری دارد.

ناودانی unp از ضخامت بالایی برخودار است و به همین دلیل وزن بالاتری نسبت به انواع دیگر ناودانی دارد. ناودانی های unp اغلب وارداتی هستند و به طور عمده از کشور ترکیه و چین وارد می شوند. از ناودانی های unp بیشتر در پروژه های صنعتی و ساختمانی بزرگ استفاده می شود. به دلیل اینکه این نوع از ناوانی وزن بیشتری دارد و از خارج از کشور نیز وارد می شود قیمت بالاتری نسبت به انواع دیگر ناودانی دارد.

ناودانی upa

ناودانی upa  در بازار با نام ناودانی ایرانی نیز شناخته می شود. دلیل این نامگذاری نیز استانداردهای ملی ست که مشخصات تولید ناودانی در کشور را طبق مشخصات این نوع ناودانی مجاز دانسته است. ناودانی upa تحت استاندارد DIN 1026-2 تولید می شود و از نظر ضخامت و وزن سبک تر از ناودانی unp ست. به دلیل سبک تر بودن و ضخامت کمتر استحکام آن نیز کمتر است اما کاربرد بیشتری در ساختمان سازی دارد. طبق استاندارد ملی ایران ناودانی های بال موازی در دو نوع سبک و سنگین تولید می شود که از نظر مشخصات ناودانی بال موازی سنگین با مشخصات بیان شده در استاندارد DIN 1026-2 مطابقت دارد.

جدول مشخصات ناودانی های upa و unp

مشخصات ناودانی های unp

ناودانی های unp تحت استاندارد DIN  از سایز 30 تا 400 تولید می شود. مشخصات ابعادی این ناودانی تحت استاندارد DIN 1026-1 و به عنوان ناودانی سنگین را می توانید در جدول زیر مشاهده کنید.

سطح مقطع ناودانی

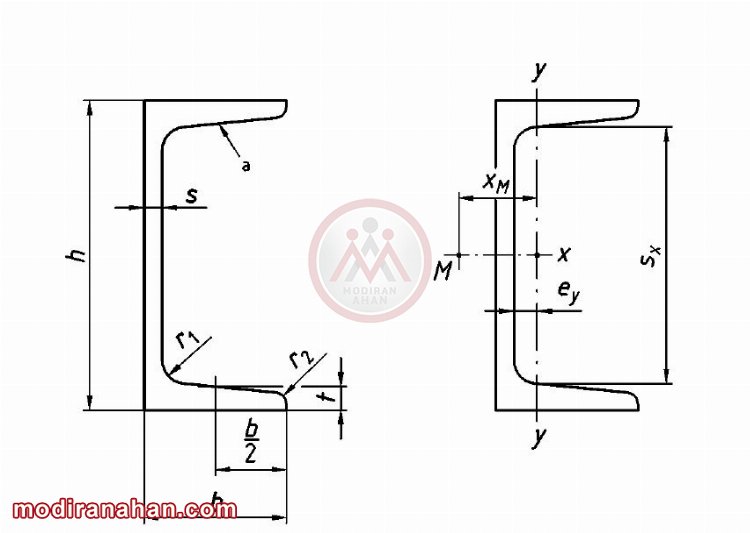

تصویر شماره 2 - سطح مقطع ناودانی unp

مشخصات ابعادی ناودانی unp (ناودانی گرم نوردیده بال شیبدار سنگین)

سایز ناودانی

طول جان h

mm

طول بال  b

mm

ضخامت جان s

mm

ضخامت بال t

mm

شعاع انحنای r1

mm

شعاع انحنای r2

mm

مساحت سطح مقطع

cm2

وزن واحد طول

Kg/m

30x15

30

15

4

4.5

4.5

2

2.21

1.74

30

30

33

5

7

7

3.5

5.44

4.27

40X20

40

20

5

5.5

5.5

2.5

3.66

2.87

40

40

35

5

7

7

3.5

6.21

4.87

50x25

50

25

5

6

6

3

4.92

3.86

50

50

38

5

7

7

3.5

7.12

5.59

60

60

30

6

6

6

3

6.46

5.07

65

65

42

5.5

7.5

7.5

4

9.03

7.09

80

80

45

6

8

8

4

11.0

8.64

100

100

50

6

8.5

8.5

4.5

13.5

10.6

120

120

55

7

9

9

4.5

17.0

13.4

140

140

60

7

10

10

5

20.4

16.0

160

160

65

7.5

10.5

10.5

5.5

24.0

18.8

180

180

70

8

11

11

5.5

28.0

22.0

200

200

75

8.5

11.5

11.5

6

32.2

25.3

220

220

80

9

12.5

12.5

6.5

37.4

29.4

240

240

85

9.5

13

13

6.5

42.3

33.2

260

260

90

10

14

14

7

48.3

37.9

280

280

95

10

15

15

7.5

53.3

41.8

300

300

100

10

16

16

8

58.8

46.2

320

320

100

14

17.5

17.5

8.75

75.8

59.5

350

350

100

14

16

16

8

77.3

60.6

380

380

102

13.5

16

16

8

80.4

63.1

400

400

110

14

18

18

9

91.5

71.8

مشخصات ناودانی upa

سطح مقطع ناودانی

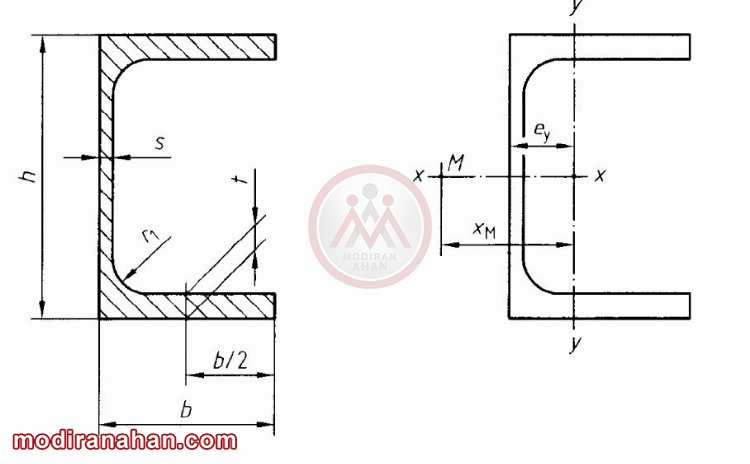

تصویر شماره 3 - سطح مقطع ناودانی upa

مشخصات ناودانی upa تحت استاندارد DIN 1026-2 (ناودانی گرم نوردیده بال موازی سنگین)

سایز ناودانی

طول جان h

mm

طول بال  b

mm

ضخامت جان s

mm

ضخامت بال t

mm

شعاع انحنای r1

mm

مساحت سطح مقطع

cm2

وزن واحد طول

Kg/m

80

80

50

4

7

10

10.1

7.9

100

100

55

4.5

7.5

10

12.5

9.82

120

120

60

5

8

12

15.4

12.1

140

140

65

5

9

12

18.4

14.5

160

160

70

5.5

9.5

12

21.7

17.0

180

180

75

5.5

10.5

12

25.1

19.7

200

200

80

6

11

13

29.0

22.8

220

220

85

6.5

12

13

33.9

26.6

240

240

90

7

12.5

15

38.5

30.2

270

270

95

7.5

13.5

15

44.8

35.2

300

300

100

9.5

15

15

56.6

44.4

330

330

105

11

16

18

67.8

53.2

360

360

110

12

17

18

77.9

61.2

400

400

115

13.5

18

18

91.9

72.2

بیشتر مطالعه کنید: ناودانی سنگین چیست؟

تفاوت ناودانی upa و unp

مشخصات ناودانی های upa و unp به صورت جداگانه بیان شد. اکنون به مقایسه ی این دو نوع ناودانی با یکدیگر می پردازیم.

تفاوت ناودانی upa و unp از نظر ظاهری

مهمترین تفاوت ظاهری بین ناودانی های upa و unp این است که در ناودانی unp بالها به صورت مخروطی هستند و لبه ی بال ها نیز گرد است.

اما در ناودانی های upa بال های ناودانی با هم موازی هستند و ضخامت بال در طول آن ثابت است. تفاوت در شکل سطح مقطع این دو نوع ناودانی را می توانید در تصویر زیر مشاهده کنید.

تفاوت unp و upa

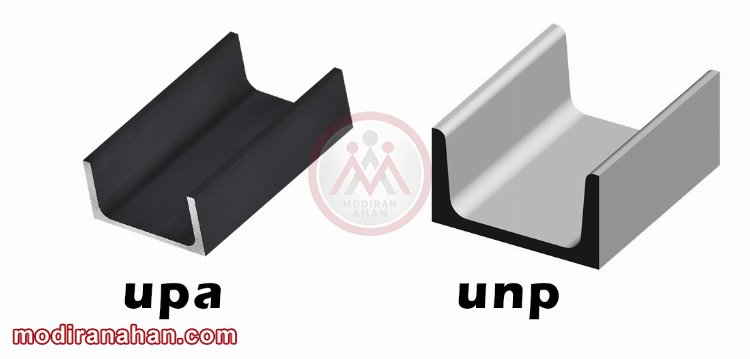

تصویر شماره 4 - سطح مقطع دو نوع ناودانی

تفاوت ناودانی upa و unp از نظر وزن

وزن ناودانی unp برای سایزهای یکسان از ناودانی upa بالاتر است. در جدول زیر می توانید وزن ناودانی های upa و unp را با یکدیگر مقایسه کنید.

سایز ناودانی

وزن ناودانی unp

Kg/m

وزن ناودانی upa

Kg/m

80

8.64

7.9

100

10.6

9.82

120

13.4

12.1

140

16.0

14.5

160

18.8

17.0

180

22.0

19.7

200

25.3

22.8

220

29.4

26.6

240

33.2

30.2

260

37.9

-

270

-

35.2

280

41.8

-

300

46.2

44.4

320

59.5



330

-

53.2

350

60.6



360

-

61.2

380

63.1

-

400

71.8

72.2

تفاوت ناودانی upa  و unp  از نظر قیمت

با توجه به اینکه ناودانی unp در مقایسه با ناودانی upa سنگین تر است و عموما به صورت وارداتی به کشور وارد می شود از نظر قیمت بالاتر از ناودانی upa است و بیشتر در مواردی که نیاز به استحکام بالا وجود داشته باشد مانند پروژه های صنعتی و ساختمانی بزرگ مورد استفاده قرار می گیرد.

تفاوت ناودانی upa  و unp از نظر استحکام

همانطور که قابل پیش بینی ست با توجه به بالاتر بودن وزن ناودانی unp، استحکام و مقاومت آن نیز بالاتر است و می تواند بارهای بیشتری را در مقایسه با upa تحمل کند.

خرید ناودانی upa  و unp

برای خرید انواع ناودانی ایرانی و اروپایی در سایزهای مختلف می توانید ابتدا به وب سایت مدیران آهن مراجعه نمایید و ضمن دریافت اطلاعات کافی در خصوص انواع ناودانی از طریق صفحه ی قیمت ناودانی می توانید از قیمت روز انواع ناوانی مطلع شوید. برای ثبت سفارش خود نیز می توانید با شماره تلفن 03134155 تماس حاصل فرمایید و با همکاران ما در واحد فروش مدیران آهن در ارتباط باشید.

بیشتر مطالعه کنید: راهنمای خرید ناودانی
