انکر بولت چیست؟ آشنایی با انواع و کاربردها

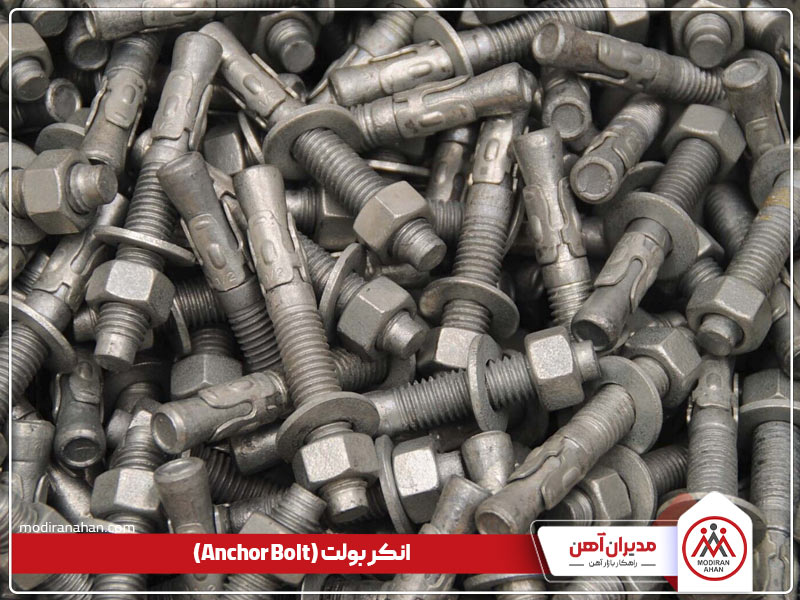

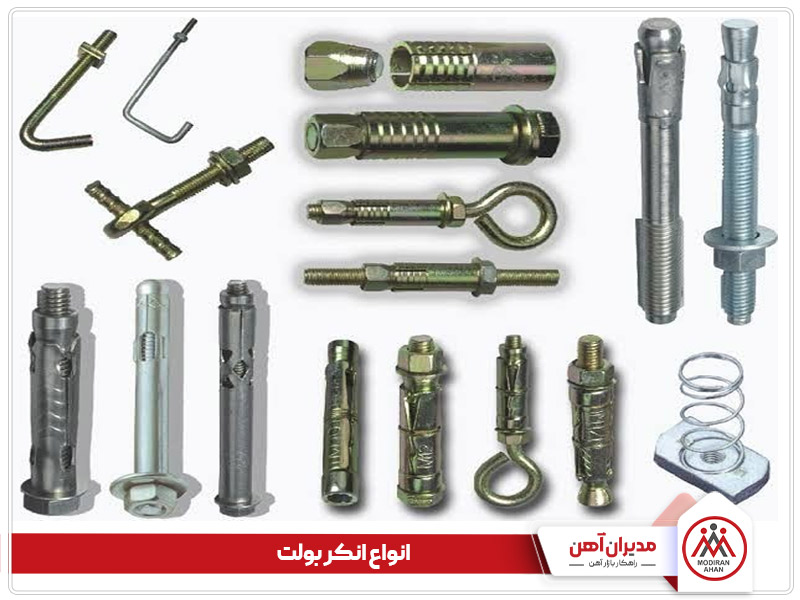

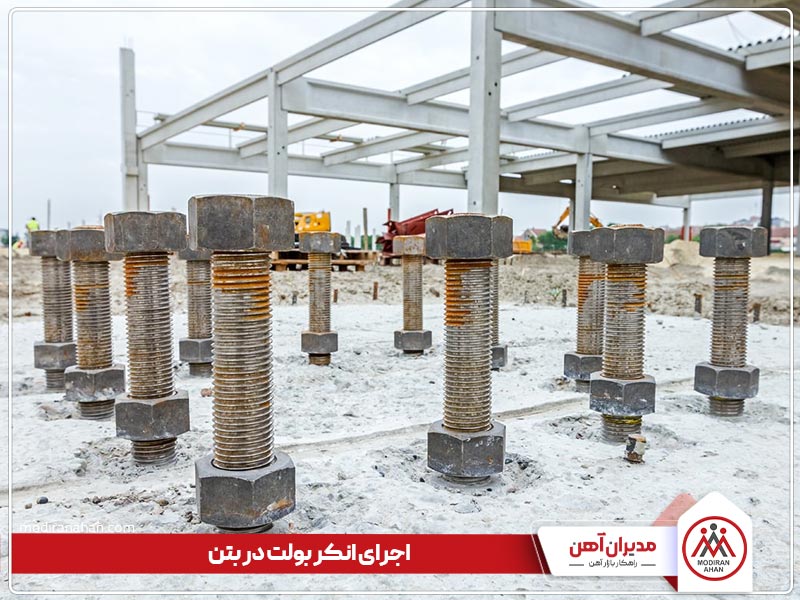

<p>انکر بولت (Anchor Bolt) یکی از مهم &zwnj;ترین اجزاء مورد استفاده در صنعت ساختمان و مهندسی سازه است که برای ایجاد اتصالات و تثبیت آن ها در سازه&zwnj; ها یا تجهیزات سنگین به فونداسیون &zwnj;های بتنی استفاده می &zwnj;شود. این مقاطع فولادی معمولاً از فولاد با مقاومت بالا ساخته می &zwnj;شوند و در اشکال و انواع مختلفی مانند انکربولت مستقیم، خم&zwnj;شده L یا J شکل، رزوه&zwnj; شده، رزوه کامل و یا دارای صفحه&zwnj; پایه (Base Plate) طراحی می&zwnj;گردد. عملکرد اصلی انکربولت، انتقال بارهای عمودی و جانبی از سازه یا تجهیزات به فونداسیون است تا پایداری، استحکام و ایمنی سازه تضمین شود.</p>

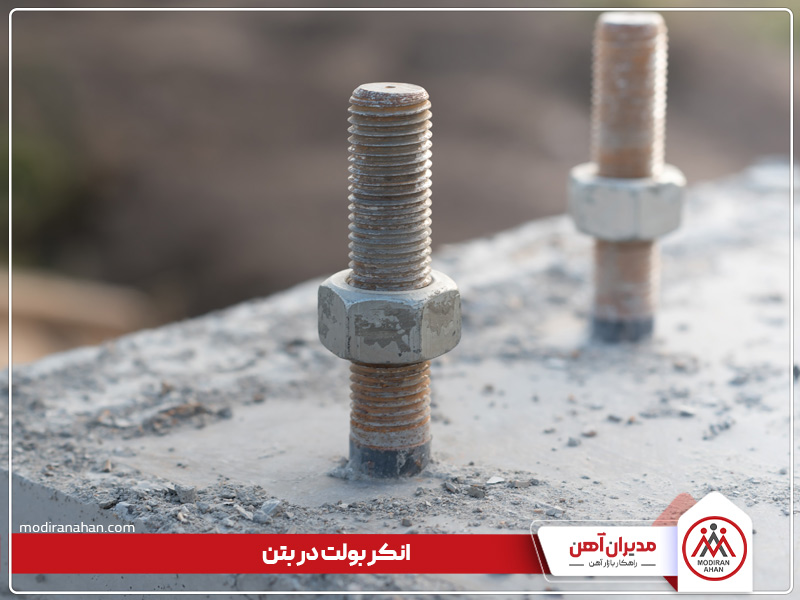

<p>انکر بولت یکی از انواع اتصالات است که اهمیت آن چه در آسمان &zwnj;خراش &zwnj;های سر به فلک کشیده و چه در کارخانه &zwnj;های صنعتی وسیع، بر هیچ کس پوشیده نیست. چرا که اجزاء مختلف سازه ها از طریق اتصالات به یکدیگر پیوند داده می شوند و امکان انتقال بار یا نیروی وارد بر سازه از این طریق است که فراهم می شود. در حقیقت انکر بولت (Anchor Bolt) یا پیچ مهاری به عنوان یک عنصر کلیدی و بنیادین در پروژه های عمرانی، ساختمان سازی و صنایع دیگر شناخته می شود. این قطعه به ظاهر ساده، به واسطه ایجاد اتصالات محکم، عهده دارد ایمنی بسیاری از سازه هاست. در این مقاله قصد داریم به ذکر مطالبی حول موضوع " <strong>انکر بولت چیست</strong> " بپردازیم و شما را با انواع و کاربردهای آن آشنا کنیم. با مدیران آهن همراه شوید.</p> <h2 id="content-value-1"><span style="font-size: 18px;">آشنایی با ویژگی ها و مشخصات انکر بولت</span></h2> <p>انکر بولت در حقیقت یک اتصال &zwnj;دهنده فلزی است که یک سر آن به صورت مکانیکی یا شیمیایی درون بتن (یا سایر مواد و مصالح پایه)، قرار می گیرد و سر دیگر آن که معمولاً دارای رزوه است، که برای اتصال اجزاء دیگر سازه یا تجهیزات در دسترس قرار می&zwnj; گیرد. در ارتباط با اهمیت انکربولت همین بس که می توان گفت، هرگونه ضعف یا نقص در عملکرد آن می &zwnj;تواند منجر به ناپایداری سازه، آسیب به تجهیزات و حتی خطرات جانی شود.</p> <h2 id="content-value-2"><span style="font-size: 18px;">انواع انکربولت چیست؟</span></h2> <p>انکربولت به ظاهر جز تجهیزات ساده به نظر می رسد، اما محصولی بسیار تخصصی است و در انواع متنوع، برای کاربردهای گوناگون تولید و عرضه می شود. آشنایی با انواع مختلف این محصول و درک ویژگی&zwnj; های هر کدام از آن ها، برای انتخاب مناسب &zwnj;ترین نوع اتصال&zwnj;دهنده امری ضروری است. بولت ها را می توان از جنبه های مختلف به چند دسته تقسیم بندی کرد که در این بخش به معرفی آن ها پرداخته ایم.</p> <h3><span style="font-size: 16px;">انکربولت&nbsp; با انتهای خمیده (L و J شکل)</span></h3> <p>این دسته از انکربولت &zwnj;ها، که به دلیل فرم بخش انتهایی شان با نام&zwnj; های L-Bolt و J-Bolt نیز شناخته می &zwnj;شوند، جز قدیمی &zwnj;ترین و رایج &zwnj;ترین نوع انکر بولت ها به شمار می &zwnj;روند. این مقاطع فولادی به دلیل خمیدگی که در بخش انتهایی شان وجود دارد پس از قرارگیری در بتن و سخت شدن، مقاومت مکانیکی قوی و قابل قبولی ایجاد می &zwnj;کند. این خمیدگی، نیروی کششی اعمال شده را به سطح وسیع &zwnj;تری از بتن منتقل کرده و مقاومت اتصال را به طور چشمگیری افزایش می&zwnj; دهد.</p> <p style="text-align: center;"><img title="انواع انکر بولت چیست" src="https://api.modiranparts.com/uploads/content/1745910219.jpg" alt="انواع انکر بولت چیست" width="800" height="600" /></p> <h3><span style="font-size: 16px;">انکربولت &zwnj;مکانیکی (رول بولت)</span></h3> <p>انکربولت&zwnj; های مکانیکی، که با نام تجاری رول بولت Roll Bult نیز شناخته می&zwnj; شوند، برای ایجاد اتصال سریع و مطمئن پس از بتن ریزی، راهکاری نوین و کارآمد محسوب می شود. مکانیزم عملکرد آن &zwnj;ها بر اساس ایجاد نیروی انبساطی درون سوراخ بتن استوار است. انکر بولت های مکانیکی نیز دارای انواع مختلفی هستند، از جمله رول بولت&zwnj; های تمام رزوه، رول بولت &zwnj;های سقفی، رول بولت&zwnj; های پروانه &zwnj;ای و غیره، که هر کدام برای کاربردهای خاصی طراحی و تولید شده اند.</p> <h3><span style="font-size: 16px;">انکربولت&zwnj; های شیمیایی</span></h3> <p>انکر بولت های شیمیایی نسل دیگری از اتصال&zwnj;دهنده &zwnj;ها هستند که عملکرد آن ها بر پایه استفاده از رزین&zwnj; های مصنوعی برای ایجاد اتصال با بتن است. در این روش، ابتدا سوراخی در بتن ایجاد شده و سپس با رزین اپوکسی یا پلی &zwnj;استر پر می &zwnj;شود. پس از آن انکربولت درون رزین قرار گرفته و پس از سخت شدن رزین، یک اتصال بسیار قوی و مقاوم ایجاد می&zwnj;گردد.</p> <h3><span style="font-size: 16px;">انکربولت&zwnj;های سرپهن (Headed Anchor Bolts)</span></h3> <p>این نوع انکربولت&zwnj; ها در انتهای خود دارای یک سر پهن (معمولاً به شکل شش&zwnj; ضلعی یا دیسکی) هستند که سطح تماس با بتن را افزایش داده و از این طریق امکان انتقال بارهای سنگین &zwnj;تر را فراهم می &zwnj;کنند.</p> <h3><span style="font-size: 16px;">استاد بولت (Stud Bolt)</span></h3> <p>استاد بولت، نوع دیگری از انکر بولت هاست که به آن پیچ دوسر یا پیچ راد نیز گفته می &zwnj;شود. این محصول فولادی نوع خاصی از اتصال&zwnj; دهنده تمام رزوه است که گل پیچ (Head) ندارد. این ویژگی منحصر به&zwnj; فرد، استاد بولت را برای اتصال فلنج &zwnj;ها در صنایع مختلف نظیر نفت، گاز، پتروشیمی و همچنین در اتصال قطعاتی که نیاز به مونتاژ و دمونتاژ مکرر دارند، بسیار ایده &zwnj;آل می &zwnj;سازد.</p> <h2 id="content-value-3"><span style="font-size: 18px;">چگونگی عملکرد انکر بولت در مصالح مختلف و میزان گیرایی آن</span></h2> <p>در حقیقت عملکرد مؤثر انکر بولت، به روش گیرایی آن در مصالح پایه بستگی دارد. اطلاع از نحوه ی عملکرد این مقاطع فولادی در بسترهای مختلف، در انتخاب انکر بولت مناسب و اطمینان از پایداری و ایمنی سازه نقش بسزایی دارد. به طور کلی، عملکرد انکر بولت &zwnj;ها و میزان گیرایی آن&zwnj; ها بسته به نوع طراحی و روش نصب، متفاوت است و به چهار نوع اصلی تقسیم می &zwnj;شوند که عبارتند از:</p> <h3><span style="font-size: 16px;">اصطکاکی و انبساطی (Friction and Expansion)</span></h3> <p>عملکرد انکر بولت انبساطی، از نوع انبساطی- اصطکاکی است. در این روش، پس از قرار گرفتن انکر بولت درون حفره ی تعبیه شده در بتن، مکانیزمی فعال می &zwnj;شود که باعث ایجاد نیروی فشاری شعاعی به دیواره&zwnj; های سوراخ می&zwnj;گردد. این نیروی فشاری، اصطکاک قابل توجهی بین سطح خارجی انکر بولت و سطح داخلی مصالح پایه ایجاد می&zwnj;کند. انکر بولت &zwnj;های پلاستیکی، همچنین انکر بولت &zwnj;های فلزی انبساطی (مانند بولت های غلافی، بولت های گوه ای و بولت های چتری) عملکردشان اصطکاکی و انبساطی است.</p> <h3><span style="font-size: 16px;">چسبندگی (Bonding)</span></h3> <p>انکر بولت های شیمیایی معمولا عملکردشان از نوع چسبندگی است. برای کاشت این نوع بولت ها در مصالح پایه از مواد چسبنده و رزینی(معروف به چسب کاشت) استفاده می &zwnj;شود. به این ترتیب که پس از حفر سوراخ و تمیز کردن آن، چسب درون سوراخ تزریق شده و سپس انکر بولت در آن قرار می&zwnj;گیرد. پس از سخت شدن چسب، یک پیوند شیمیایی و مکانیکی قوی بین انکر بولت و مصالح پایه ایجاد می &zwnj;شود.</p> <h3><span style="font-size: 16px;">روش چفتی یا کلیدی (Keying)</span></h3> <p>در این روش، قبل از قرار دادن انکر بولت کلیدی، حفره&zwnj; هایی با شکل خاص (اغلب به صورت مخروطی) درون بتن ایجاد می &zwnj;شود. پس از قرارگیری انکر بولت درون سوراخ، یک اتصال مکانیکی بسیار قوی ایجاد می&zwnj; شود. در واقع، مصالح پایه در اطراف قسمت کلیدی شکل انکر بولت قرار گرفته، همان جا فیکس می شود و مانع از خروج انکر از درون بتن می شود.</p> <p><img style="display: block; margin-left: auto; margin-right: auto;" title="انکر بولت چیست" src="https://api.modiranparts.com/uploads/content/1745910274.jpg" alt="انکر بولت چیست" width="800" height="600" /></p> <h3><span style="font-size: 16px;">روش ترکیبی چفتی و اصطکاکی (Keying and Friction)</span></h3> <p>همانطور که از نام آن پیداست این روش، ترکیبی از دو روش قبلی، یعنی چفتی و اصطکاکی، برای ایجاد گیرایی انکر بولت است. انکر بولت &zwnj;هایی که بر این اساس عمل می&zwnj;کنند، دارای یک قسمت کلیدی شکل هستند که هم درون حفره ی بستر قفل می &zwnj;شود و هم با انبساط یا ایجاد فشار شعاعی، نیروی اصطکاکی قابل توجهی با دیواره&zwnj; های سوراخ ایجاد می&zwnj;کنند.</p> <p>در نهایت می توان گفت، انتخاب روش گیرایی مناسب برای انکر بولت به عوامل مختلفی بستگی دارد، از جمله:</p> <ul> <li>نوع مصالح پایه و مقاومت آن ها</li> <li>میزان و نوع بار وارده (استاتیکی، دینامیکی، کششی، برشی)</li> <li>شرایط محیطی (رطوبت، دما، مواد شیمیایی)</li> <li>ملاحظات اجرایی (سهولت و سرعت نصب، دسترسی به محل)</li> <li>هزینه های مربوطه</li> </ul> <h3><span style="font-size: 16px;">مهم ترین کاربردهای انکربولت چیست؟</span></h3> <p>پیش تر گفتیم انکربولت&zwnj; ها به عنوان عناصر اتصال &zwnj;دهنده حیاتی شناخته می شوند؛ به همین دلیل استفاده از آن ها در طیف وسیعی از صنایع و پروژه &zwnj;ها بسیار رایج است. برخی از مهم&zwnj; ترین کاربردهای این مقاطع فولادی عبارتند از:</p> <ul> <li>صنعت ساختمان &zwnj;سازی: در صنعت ساختمان سازی برای اتصال ستون&zwnj; های فلزی و بتنی به فونداسیون، یا برای اتصال نماهای ساختمان، نصب نرده&zwnj; ها و هندریل &zwnj;ها، و اتصال تجهیزات مکانیکی و الکتریکی به سازه از انکر بولت ها استفاده می شود.</li> <li>صنعت خودرو سازی: در صنعت خودرو سازی برای نصب قطعات ماشین &zwnj;آلات سنگین در کارخانه&zwnj; ها، اتصال اجزاء جرثقیل &zwnj;ها و سیستم&zwnj; های بالابر، نصب خطوط تولید و تجهیزات فرآیندی، و اتصال ساپورت&zwnj; های لوله&zwnj;کشی و کانال &zwnj;های هوا از آنکر بولت ها استفاده می شود.</li> <li>صنایع زیر بنایی و شهری: برای نصب تابلوهای راهنمایی و رانندگی، پایه &zwnj;های روشنایی، تجهیزات ترافیکی، گاردریل &zwnj;ها، و اتصال قطعات پیش &zwnj;ساخته بتنی در پل &zwnj;ها و تونل &zwnj;ها و مواردی از این قبیل از انکربولت ها استفاده می شود.</li> <li>صنایع نفت، گاز و پتروشیمی: برای نصب تجهیزات در سکوهای نفتی، پالایشگاه&zwnj; ها، واحدهای پتروشیمی و خطوط لوله نیز از این نوع اتصالات استفاده می شود.</li> </ul> <p>از جمله دیگر موارد کاربرد انکربولت ها عبارتند از صنایع هوا فضا و صنایع دریایی.</p> <h2 id="content-value-4"><span style="font-size: 18px;">رایج ترین روش هایی کاشت و نصب انکر بولت چیست؟</span></h2> <p>روشی که برای نصب انکربولت&zwnj; ها انتخاب می شود، تأثیر مستقیم بر کیفیت و مقاومت نهایی اتصال ایجاد می کند. به طور کلی، دو رویکرد اصلی برای نصب انکر بولت و ایجاد اتصال وجود دارد که عبارتند از:</p> <h3><span style="font-size: 16px;">نصب قبل از بتن &zwnj;ریزی (Cast-in-Place)</span></h3> <p>در این روش، انکربولت &zwnj;ها قبل از شروع عملیات بتن&zwnj; ریزی در محل دقیق و مطابق با آرایش مشخص شده در نقشه &zwnj;ها قرار می&zwnj; گیرند. معمولاً برای اطمینان از محل درست قرار گیری بولت ها و تراز بودنشان از شابلون &zwnj;های مخصوص استفاده می &zwnj;شود. پس از آن عملیات بتن&zwnj; ریزی انجام می شود و زمانی که بتن سخت شد، انکربولت&zwnj; ها به طور دائم درون بتن در مکان مشخص شده محکم و آماده اتصال اجزای دیگر سازه خواهند بود.</p> <h3><span style="font-size: 16px;">نصب پس از بتن &zwnj;ریزی (Post-Installed)</span></h3> <p>در این روش، پس از اتمام فرایند بتن &zwnj;ریزی و سخت شدن آن، سوراخ&zwnj; هایی با قطر و عمق مشخص در محل مورد نظر ایجاد می &zwnj;شود. سپس انکر بولت &zwnj;ها با استفاده از مکانیزم&zwnj; های مکانیکی یا چسب&zwnj; های شیمیایی درون سوراخ &zwnj;ها نصب و تثبیت می &zwnj;شوند.</p> <h3><span style="font-size: 16px;"><img style="display: block; margin-left: auto; margin-right: auto;" title="مشخصات انکر بولت چیست" src="https://api.modiranparts.com/uploads/content/1745910322.jpg" alt="مشخصات انکر بولت چیست" width="800" height="600" /></span></h3> <h2 id="content-value-5"><span style="font-size: 18px;">آشنایی با فرآیند گام به گام اجرای انکر بولت</span></h2> <p>اجرای انکربولت&zwnj; ها یکی از مهم &zwnj;ترین مراحل ایمن &zwnj;سازی اتصالات سازه &zwnj;ای است. این فرآیند نیازمند دقت بالا، رعایت اصول مربوطه و استانداردهای مهندسی است تا عملکرد صحیح انکربولت تضمین شود. انتخاب صحیح نوع انکر، بررسی شرایط بستر، استفاده از ابزار مناسب و کنترل کیفیت نهایی، از عوامل کلیدی در موفقیت اجرای این اتصال &zwnj;هاست. در ادامه فرایند نصب و اجرای انکر بولت ها را مرحله به مرحله عنوان کرده ایم. همچنان همراه ما باشید.</p> <h3><span style="font-size: 16px;">مرحله اول: بررسی نقشه&zwnj; ها و مشخصات فنی</span></h3> <p>قبل از هر اقدامی، لازم است نقشه &zwnj;های اجرایی به دقت مطالعه شوند و مشخصات فنی مربوط به انکربولت&zwnj; ها (نوع، ابعاد، محل نصب، ظرفیت باربری و روش نصب) نیز به دقت بررسی شده و با نیازهای پروژه مطابقت داده شود.</p> <h3><span style="font-size: 16px;">مرحله دوم: آماده&zwnj; سازی محل نصب</span></h3> <p>در این مرحله لازم است مکان های مورد نظر طبق نقشه، برای نصب انکر بولت ها آماده سازی شود. برای این منظور بسته به روش نصب، ممکن است لازم باشد سطح بتن تمیز شود، محل سوراخ ها دقیقا علامت&zwnj; گذاری شود و یا با استفاده از دریل و مته&zwnj; های مناسب سوراخ ها ایجاد شوند.</p> <h3><span style="font-size: 16px;">مرحله سوم: نصب انکر بولت ها</span></h3> <p>در این مرحله بسته به رویکردی که برای اجرای انکر بولت ها در نظر گرفته شده است، این مقاطع فولادی در محل قرار می گیرند. برای مثال در روش نصب قبل از بتن&zwnj; ریزی، بولت ها با استفاده از شابلون در موقعیت صحیح قرار داده شده و در جای خود محکم می &zwnj;شوند تا حین بتن &zwnj;ریزی حرکت نکنند و جا بجا نشوند. در روش نصب پس از بتن &zwnj;ریزی، انکرها با استفاده از چسب شیمیایی یا مکانیزم مکانیکی درون سوراخ&zwnj; ها تثبیت می&zwnj;گردند.</p> <ul> <li>اعمال گشتاور: در اجرای برخی از انکر بولت &zwnj;های مکانیکی، پس از نصب، لازم است مهره با گشتاور مشخصی سفت شود تا انبساط لازم درون بتن ایجاد شود. مقدار گشتاور مناسب باید مطابق با دستورالعمل سازنده اعمال شود.</li> <li>تست و بازرسی: پس از نصب، به ویژه در پروژه &zwnj;های حساس، ممکن است نیاز به انجام تست &zwnj;های بارگذاری برای اطمینان از صحت نصب و تحمل بار مورد نظر باشد. همچنین، بازرسی چشمی برای اطمینان از عدم وجود ترک یا آسیب در بتن اطراف انکر و اطمینان از سفت بودن مهره &zwnj;ها ضروری است.</li> </ul> <p><img style="display: block; margin-left: auto; margin-right: auto;" title="فاکتورهای مهم برای انتخاب انکر بولت چیست" src="https://api.modiranparts.com/uploads/content/1745910387.jpg" alt="فاکتورهای مهم برای انتخاب انکر بولت چیست" width="800" height="600" /></p> <h2 id="content-value-6"><span style="font-size: 18px;">فاکتورهای کلیدی در انتخاب انکربولت مناسب</span></h2> <p>انتخاب مناسب&zwnj; ترین نوع انکربولت برای یک کاربرد خاص، تصمیمی حیاتی است که می بایست با در نظر گرفتن عوامل متعددی اتخاذ شود. مهم ترین نکات برای انتخاب انکر بولت مناسب عبارتند از:</p> <ul> <li>نوع و میزان بار وارد بر سازه: قبل از انتخاب انکر بولت لازم است نوع بار(کششی، برشی، خمشی یا ترکیبی)، همچنین حداکثر مقدار بار مشخص شود.</li> <li>شرایط محیطی: برای انتخاب انکربولت مناسب می بایست به عواملی مانند رطوبت، دما، وجود مواد شیمیایی خورنده و احتمال وقوع زلزله، که می &zwnj;توانند بر عملکرد و طول عمر این مقاطع فولادی تأثیر بگذارند، توجه کافی داشت.</li> <li>نوع و مقاومت مصالح پایه: شناخت مشخصات بتن (مانند مقاومت فشاری، سن بتن و وجود ترک) یا سایر مصالح مورد استفاده در بستری که انکربولت در آن نصب خواهد شد نیز از مهم ترین نکاتی است که می بایست مد نظر قرار داده شود.</li> <li>استانداردها و مقررات فنی: رعایت استانداردهای ملی و بین &zwnj;المللی مربوط به طراحی، تولید و نصب انکربولت&zwnj; ها (مانند ASTM، ACI و استانداردهای محلی)، از موارد مهم دیگری است که زمان انتخاب انکر بولت بهتر است به آن توجه شود.</li> <li>فضای موجود برای نصب: در نظر گرفتن محدودیت &zwnj;های فضایی و سهولت دسترسی به محل نصب نیز تعیین کننده ی نوع مناسب از این مقطع فولادی است.</li> <li>هزینه و زمان اجرا: ارزیابی هزینه خرید و نصب انکربولت&zwnj; های مختلف و زمان مورد نیاز برای اجرای هر روش نیز می بایست در نظر گرفته شود.</li> </ul> <h3><span style="font-size: 16px;">کلام پایانی؛ انکر بولت، ضامن استحکام و ایمنی سازه ها</span></h3> <p>انکر بولت&zwnj; ها، به عنوان اجزاء به ظاهر کوچک اما بسیار حیاتی، نقش کلیدی در ایجاد اتصالات ایمن و پایدار در طیف گسترده &zwnj;ای از سازه&zwnj; ها ایفا می&zwnj;کنند. آشنایی با انواع مختلف انکربولت&zwnj; ها، روش &zwnj;های نصب، عوامل مؤثر در انتخاب و فرآیند تولید آن &zwnj;ها، برای مهندسان، پیمانکاران و دست &zwnj;اندرکاران صنعت ساخت و ساز و صنایع وابسته از اهمیت ویژه ای برخوردار است. انتخاب و اجرای صحیح بولت &zwnj;ها نه تنها ضامن استحکام و پایداری سازه&zwnj; هاست، بلکه نقش مهمی در حفظ ایمنی و جلوگیری از خسارات احتمالی ایفا می&zwnj;کند. کسب دانش و اطلاعات لازم در مورد این نوع محصولات فولادی و دقت در استفاده از آن ها، در نهایت به ساخت سازه&zwnj; هایی ایمن ، پایدار و با طول عمر بیشتر منجر خواهد شد.</p> <p>از اینکه تا انتها همراه ما بودید از شما صمیمانه سپاسگزاریم. در صورتی که با هرگونه سوال یا مشکل مواجه شدید با ما تماس بگیرید. همکاران ما با کمال میل پاسخگوی سوالاتتان هستند.</p>
