پایپینگ چیست؟همه چیز در مورد لوله کشی صنعتی (piping)

تاریخ انتشار: ۲۷ فروردین ۱۴۰۲
تاریخ به روز رسانی: ۲۳ اردیبهشت ۱۴۰۴
مدت مطالعه: دقیقه
نویسنده: تیم محتوای مدیران آهن

پایپینگ یا سیستم لوله‌ کشی صنعتی، مجموعه ‌ای از اجزا و تجهیزات مهندسی ‌شده است که به‌ منظور انتقال، توزیع و کنترل سیالات مورد استفاده قرار می‌ گیرد. این سیستم شامل لوله ‌ها، اتصالات، شیرآلات، ابزارهای اندازه‌ گیری و سازه‌ های پشتیبان است و نقش مهمی در عملکرد ایمن، پایدار و کارآمد واحدهای صنعتی ایفا می‌ کند. پایپینگ نه ‌تنها زیر ساخت فنی بسیاری از صنایع مانند نفت، گاز، پتروشیمی، نیروگاه ‌ها و کارخانه‌ های تولیدی محسوب می‌ شود، بلکه طراحی و اجرای صحیح آن، از لحاظ ایمنی، اقتصادی و بهره ‌وری عملیاتی، اهمیت ویژه ‌ای دارد.


در صنایع مختلف، سیستم ‌های لوله ‌کشی صنعتی یا پایپینگ، به ‌منزله ستون فقرات خطوط انتقال سیالات محسوب می شوند و نقش کلیدی در جابجایی مطمئن انواع مایعات، گازها و ترکیبات شیمیایی بر عهده دارند. طراحی دقیق و مهندسی ‌شده ی این سیستم بسیار پراهمیت است و لازم است توسط افراد متخصص و مجرب انجام شود. اجزا تشکیل دهنده سیستم پایپینگ صنعتی عبارتند از لوله‌ ها، اتصالات، شیر آلات و ... . در این نوشتار، قصد داریم مطالبی را تحت عنوان پایپینگ چیست و چگونه طراحی و اجرا می شود بیان کنیم. به علاوه، به بررسی اجزای آن، انواع سیستم ‌های مورد استفاده، الزامات طراحی و حوزه ‌های کاربردی آن بپردازیم. با مدیران آهن همراه باشید.

در وب‌ سایت رسمی مدیران آهن، ما با رصد دقیق بازار، مرتبا قیمت‌ ها را به‌ صورت لحظه‌ ای به‌روزرسانی می‌کنیم؛ به این ترتیب شما می توانید با اطمینان کامل، محصولات فولادی مورد نظر خود از جمله تیر آهن، میلگرد، لوله و سایر مقاطع فولادی را با بهترین کیفیت و با قیمت های رقابتی خریداری کنید. با ما در تماس باشید و از خدمات مشاوره ای رایگان کارشناسان و متخصصان ما بهره مند شوید.

تماس با مدیران آهن زاینده رود

منظور از عملیات پایپینگ چیست؟ (piping)

پایپینگ، یا لوله کشی صنعتی به مجموعه‌ ای یکپارچه و مهندسی ‌شده از لوله ها و اتصالات اطلاق می شود که به منظور انتقال، توزیع، جداسازی، اندازه‌گیری، اختلاط، تخلیه و کنترل دقیق و ایمن انواع سیالات و مواد جامد قابل انتقال از طریق لوله در صنایع مختلف مورد استفاده قرار می‌گیرند. این سیستم های یکپارچه در صنایع مختلف کاربرد دارند و نقش بسیار حیاتی در جا به جایی ایمن انواع مواد و متریال مورد استفاده در صنایع مختلف دارد. در بخش بعد به معرفی اجزا تشکیل دهنده سیستم لوله کشی صنعتی پردا خته ایم.

آشنایی با اجزاء پایپینگ

یک سیستم پایپینگ کارآمد از اجزاء متعددی تشکیل شده است که هر یک از آن ها در عملکرد کلی سیستم نقش مهمی ایفا کرده و انسجام و اتصال صحیح آن ها تضمین کننده ی انتقال ایمن مواد است. اجزاء اصلی تشکیل دهنده سیستم پایپینگ (لوله کشی صنعتی) عبارتند از:

  • لوله‌ ها: لوله ‌ها، به عنوان اساسی ‌ترین جزء در سیستم پایپینگ، وظیفه هدایت و انتقال سیالات را در طول مسیر لوله ‌کشی بر عهده دارند. انتخاب جنس، قطر اسمی، ضخامت جداره و روش ساخت لوله ‌ها، تابعی مستقیم از عواملی نظیر نوع سیال عبوری، میزان فشار، دمای کاری سیستم، ملاحظات مربوط به خوردگی و بودجه تخصیص ‌یافته به پروژه است.
  • اتصالات: اتصالات، نقش تعیین‌ کننده ‌ای در مسیر عبور مواد درون سیستم پایپینگ ایفا می کنند. برخی از رایج ترین اتصالات مورد استفاده در لوله کشی صنعتی عبارتند از:
    • زانویی؛ برای تغییر جهت جریان
    • کاهنده؛ برای تغییر در قطر لوله ها
    • سه راهی یا چهارراهی؛ برای ایجاد انشعاب در لوله ها
    • کپ ها: برای مسدود نمودن لوله ها
    • کوپلینگ و فلنج ها؛ برای اتصال اجزای مختلف سیستم به یکدیگر
    • و ...

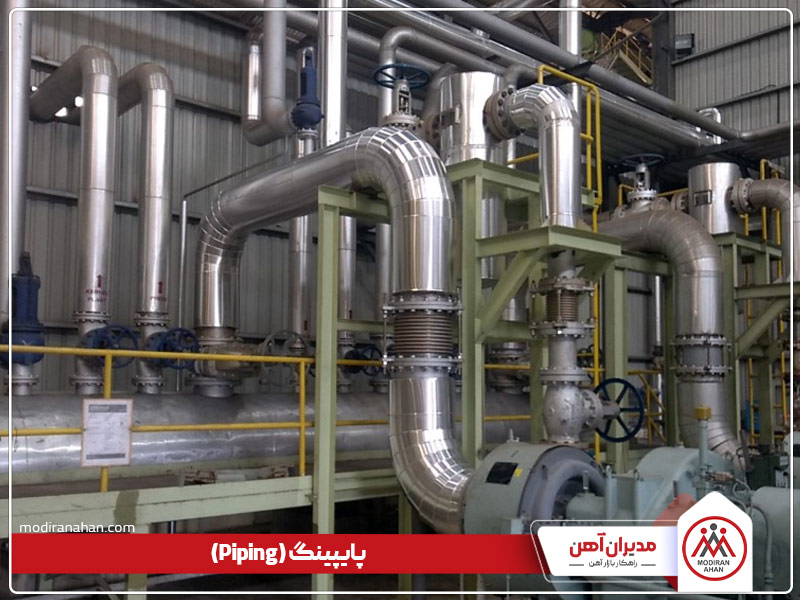

پایپینگ چیست

این اتصالات نیز بر اساس مکانیزم اتصالشان به چند دسته تقسیم بندی می شوند. به این ترتیب می توان گفت انواع اتصالات بر اساس مکانیزم اتصال عبارتند از:

    • اتصالات جوشی؛ اتصالی دائم و مقاوم
    • اتصالات رزوه ‌ای؛ مناسب برای مواردی که فشار پایین و قطر لوله ها کوچک است
    • اتصالات ساکت ولد (Socket Weld)؛ اتصالی قوی و بدون نشتی
  • شیرآلات: حتما می دانید نقش اصلی شیرآلات، در سیستم پایپینگ چیست! این نوع اتصالات به عنوان عناصر کنترلی در سیستم پایپینگ عمل نموده و وظیفه تنظیم، قطع و وصل جریان سیال، را بر عهده دارند. انواع شیرآلات بر اساس نوع عملکردشان در سیستم لوله کشی صنعتی عبارتند از:
    • شیرهای یکطرفه، برای جلوگیری از جریان برگشتی
    • شیرهای کاهنده، فشار برای تنظیم میزان فشار
    • شیرهای دروازه‌ای، برای قطع و وصل کامل جریان مورد
    • شیرهای توپی، برای کنترل جریان با استفاده از چرخش یک کره دارای مجرا
    • شیرهای پروانه‌ای، برای تنظیم جریان با استفاده از یک دیسک چرخان
    • شیرهای کروی، برای تنظیم دقیق جریان
  • ساپورت‌ ها و نگهدارنده ‌ها: سیستم پایپینگ، به دلیل وزن لوله ‌ها، سیال درون آن‌ ها و نیروهای ناشی از انبساط و انقباض حرارتی، نیازمند تکیه‌گاه‌ ها و نگهدارنده ‌های مناسب هستند. ساپورت‌ ها و نگهدارنده ‌ها، وظیفه حفظ پایداری سیستم، جلوگیری از ارتعاشات و حرکات ناخواسته، تحمل وزن لوله‌ ها و تجهیزات و جذب تنش‌ های حرارتی را بر عهده دارند. طراحی و انتخاب صحیح ساپورت ‌ها و نگهدارنده‌ ها از اهمیت ویژه ‌ای برخوردار است تا از عدم آسیب به لوله‌ ها و تجهیزات و همچنین حفظ ایمنی سیستم اطمینان حاصل گردد. انواع مختلفی از ساپورت‌ های مورد استفاده در سیستم پایپینگ عبارتند از:
    • ساپورت ‌های صلب
    • ساپورت ‌های فنری
    • آویزها
    • میراگرها

که هر کدام بر اساس نیازهای سیستم مورد استفاده قرار می‌گیرند.



اصول طراحی سیستم پایپینگ صنعتی چیست؟

طراحی سیستم پایپینگ کارآمد و ایمن، مستلزم دانش مهندسی و تخصصی، تجربه و در نظر گرفتن عوامل متعدد است. در واقع طراحی دقیق و اصولی سیستم لوله کشی صنعتی مستلزم در نظر گرفتن چند عامل مهم وکلیدی است که عبارتند از:

  • نوع سیال: شناخت دقیق خواص فیزیکی و شیمیایی سیال عبوری به عنوان اولین و مهم ‌ترین گام در فرآیند طراحی سیستم پایپینگ صنعتی محسوب می‌گردد؛ زیرا این خواص به طور مستقیم بر انتخاب مواد، نوع اتصالات و شیرآلات و ملاحظات ایمنی تأثیرگذارند. برای مثال مواردی نظیر ویسکوزیته، چگالی، خاصیت خورندگی، میزان سمی بودن مواد، قابلیت اشتعال و مواردی از این قبیل لازم است قبل از طراحی سیستم مورد بررسی قرار گیرد.
  • فشار و دما: تعیین دقیق حداکثر فشار و دمای کاری سیستم و همچنین فشارهای احتمالی، به منظور انتخاب صحیح ضخامت لوله‌ ها، کلاس اتصالات و شیرآلات و تضمین استحکام و ایمنی سیستم امری ضروری است.
  • مسیر لوله‌ کشی: طراحی بهینه مسیر لوله‌ کشی با در نظر گرفتن محل قرارگیری تجهیزات، موانع موجود، سهولت دسترسی به منظور تعمیر و نگهداری و کاهش افت فشار ناشی از طول مسیر و خمیدگی ‌ها از اهمیت بسزایی برخوردار است.
  • استانداردها و مقررات: تبعیت از استانداردهای بین ‌المللی و ملی مرتبط با پایپینگ (نظیر سری استانداردهای EN، API، ASTM ، ANSI و ... ) همچنین مقررات ایمنی و زیست ‌محیطی به منظور اطمینان از طراحی ایمن، کارآمد و منطبق با الزامات قانونی امری اجتناب ‌ناپذیر است.
  • افت فشار: محاسبات دقیق افت فشار در طول مسیر لوله‌ کشی به منظور انتخاب صحیح پمپ‌ ها و کمپرسورها و اطمینان از رسیدن سیال با فشار مناسب به نقاط مصرف حائز اهمیت است.
  • محاسبه میزان تنش و آنالیز انعطاف ‌پذیری: در سیستم‌ های با دما و فشار بالا، تحلیل تنش ‌های ناشی از انبساط و انقباض حرارتی و طراحی سیستم به نحوی که این تنش ‌ها به درستی مهار گردند و از آسیب دیدن لوله‌ ها و تجهیزات جلوگیری شود، امری ضروری است.
  • ایمنی: در نظر داشتن ملاحظات ایمنی در تمامی مراحل طراحی، از جمله انتخاب مواد مقاوم در برابر خوردگی و نشتی، طراحی سیستم ‌های تخلیه اضطراری، جانمایی مناسب شیرهای اطمینان و رعایت فواصل ایمنی میان تمامی تجهیزات، از اهمیت ویژه ای برخوردار است.
  • هزینه: در نظر گرفتن هزینه ‌های اولیه تهیه تجهیزات، نصب و همچنین هزینه ‌های بهره ‌برداری و نگهداری در طول عمر مفید سیستم نیز از عوامل مهم در فرآیند طراحی سیستم لوله کشی به شمار می ‌رود.
  • قابلیت تعمیر و نگهداری آسان: طراحی باید به گونه ‌ای باشد که سیستم در طول زمان با حداقل خرابی عمل نموده و در صورت بروز نقص، امکان تعمیر و نگهداری آن به سهولت فراهم باشد.
  • ملاحظات زیست‌ محیطی: طراحی باید با در نظر گرفتن اصول حفاظت از محیط زیست انجام شود. برای مثال می بایست راهکارایی برای جلوگیری از نشت مواد خطرناک، بهینه ‌سازی مصرف انرژی و مواردی از این قبیل مد نظر قرار داده شود

پایپینگ و لوله کشی صنعتی

معرفی انواع سیستم ‌های پایپینگ (لوله کشی صنعتی)

سیستم ‌های پایپینگ در صنایع مختلف، با اهداف و کاربردهای متنوعی طراحی و اجرا می‌ شوند و بسته به نوع فرآیند، ماهیت سیالات و شرایط عملیاتی، ساختار و ویژگی‌ های خاص خود را دارند. طراحی سیستم پایپینگ با در نظر گرفتن الزامات فنی و نکات ایمنی، به‌ گونه‌ای انجام می ‌شود که پاسخگوی نیازهای پیچیده واحدهای صنعتی در انتقال، توزیع و کنترل مواد و سیالات باشند. شناخت دقیق انواع سیستم‌ های لوله کشی صنعتی، گامی اساسی در طراحی مؤثر و بهره ‌برداری بهینه از زیر ساخت‌ های صنعتی به شمار می ‌رود. بر همین اساس در ادامه انواع پایپینگ و نحوه ی عملکرد و کاربرد هر یک را عنوان کرده ایم.

  • پایپینگ فرآیندی: این نوع پایپینگ همانطور که از نام آن پیداست در واحدهای فرآیندی نظیر پالایشگاه‌ های نفت و گاز، و صنایع شیمیایی و پتروشیمی به منظور انتقال مواد خام، محصولات میانی و نهایی در دماها و فشارهای مختلف به کار گرفته می ‌شود. ایمنی و قابلیت اطمینان در این سیستم ‌ها از اولویت بالایی برخوردار است.
  • پایپینگ نیروگاهی : در نیروگاه‌ های تولید برق، این سیستم‌ ها با هدف انتقال بخار با دما و فشار بالا به توربین ‌ها، انتقال آب تغذیه بویلر و آب خنک‌کننده مورد استفاده قرار می‌گیرند. طراحی این سیستم ‌ها می ‌بایست با در نظر گرفتن تحمل دما و فشار بسیار بالا انجام شود.
  • پایپینگ ساختمانی: پایپینگ ساختمانی مربوط به تأسیسات آب و فاضلاب، سیستم ‌های گرمایش و سرمایش و سیستم ‌های اطفاء حریق در ساختمان ‌های مسکونی، تجاری و صنعتی است.
  • پایپینگ انتقالی: سیستم های پایپینگ انتقالی به منظور انتقال مواد (نظیر نفت خام، گاز طبیعی، آب و محصولات پتروشیمی) در فواصل طولانی بین شهرها، کشورها یا حتی قاره ‌ها مورد استفاده قرار می‌گیرند. طراحی و ساخت این خطوط لوله مستلزم رعایت استانداردهای خاص و ملاحظات ایمنی و زیست ‌محیطی ویژه ‌ای است.

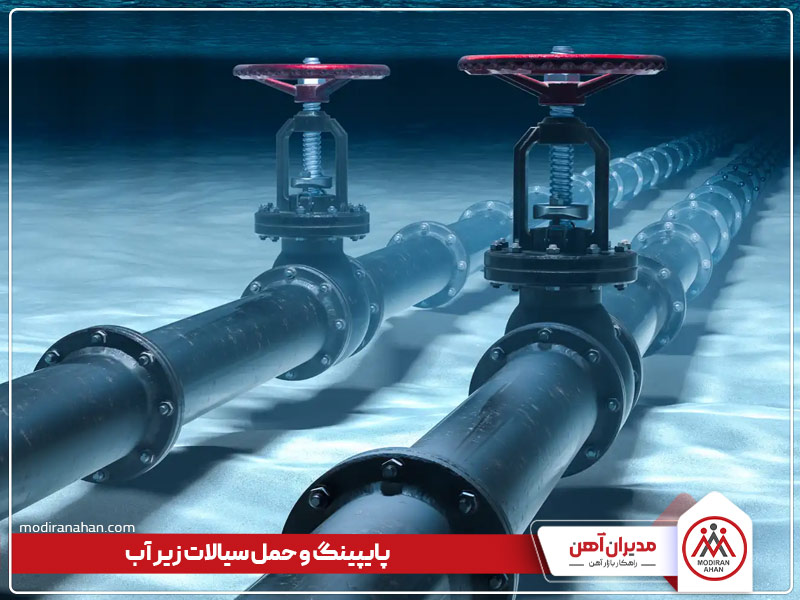

  • پایپینگ دریایی: در کشتی‌ ها، سکوهای نفتی دریایی و سایر سازه‌ های دریایی، سیستم ‌های پایپینگ با هدف انتقال سوخت، آب شیرین، آب دریا، روغن، مواد شیمیایی و فاضلاب به کار گرفته می ‌شوند. این سیستم ‌ها می ‌بایست به شیوه ای طراحی شوند که در برابر شرایط سخت دریایی مقاومت بالایی از خود نشان دهند.
  • پایپینگ بهداشتی: در صنایع غذایی، دارویی و آرایشی بهداشتی، سیستم ‌های پایپینگ به منظور انتقال مواد اولیه و محصولات نهایی با رعایت بالاترین استانداردهای بهداشتی و جلوگیری از ترکیب آن ها با هرگونه آلاینده طراحی و ساخته می ‌شوند. عموماً در طراحی این نوع سیستم ها از فولاد زنگ ‌نزن با پرداخت سطحی خاص استفاده می شود.

در ادامه به بحث و بررسی انواع لوله های مورد استفاده در سیستم های پایپینگ خواهیم پرداخت.

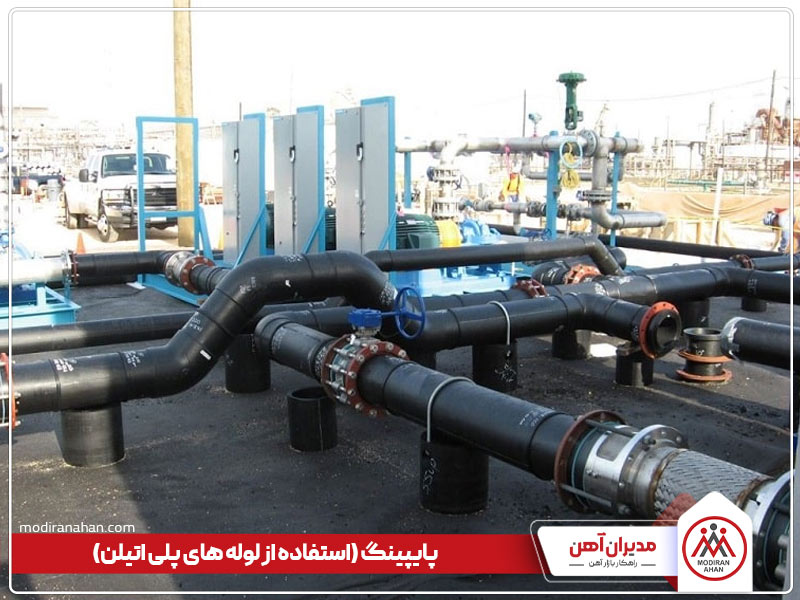

انواع لوله های مورد استفاده در پایپینگ

در سیستم های پایپینگ از چه نوع لوله هایی استفاده می شود؟

انتخاب نوع لوله در طراحی سیستم های پایپینگ، نه ‌تنها بر عملکرد و ایمنی فرآیندها تأثیرگذار است، بلکه در بهره ‌وری، دوام و هزینه ‌های عملیاتی نیز نقشی تعیین‌ کننده ایفا می ‌کند. عوامل متعددی مانند نوع سیال، فشار و دمای کاری، شرایط محیطی و استانداردهای فنی در تعیین مشخصات لوله‌ های مورد استفاده در سیستم لوله کشی صنعتی مؤثرند. در ادامه، انواع لوله مورد استفاده در پایپینگ را از لحاظ جنس لوله مورد بررسی قرار خواهیم داد.

  • فولاد کربنی: انتخابی اقتصادی و پرکاربرد برای سیالات غیر خورنده در دما و فشارهای متوسط تا بالا. انواع مختلفی از فولاد کربنی با خواص مکانیکی متفاوت برای این منظور مورد استفاده قرار می گیرند.
  • فولاد زنگ ‌نزن: فولاد زنگ نزن یا استنلس استیل، به دلیل مقاومت بسیار بالا در برابر خوردگی، برای انتقال سیالات خورنده، مواد غذایی و دارویی و در محیط ‌های مرطوب که احتمال آسیب و خوردگی فولاد بالاست، بسیار مناسب است.
  • فولادهای آلیاژهای: لوله هایی با جنس فولاد آلیاژی بیشتر برای کاربردهای خاص با دما و فشار بسیار بالا یا سیالات با خاصیت خورندگی شدید، استفاده می شوند.
  • پلی ‌اتیلن: پلی اتیلن، ماده ‌ای پلیمری و سبک، مقاوم در برابر خوردگی و مواد شیمیایی و دارای انعطاف ‌پذیری بالا است برای استفاده در سیستم‌ های آبرسانی، فاضلاب و انتقال گاز با فشار پایین مناسب است.
  • پلی ‌پروپیلن: پلی پروپیلن نسبت به پلی اتیلن مقاومت شیمیایی بالاتر در برابر اسیدها و بازها از خود نشان می دهد، همچنین در دماهای بالا مقاومت خوبی دارد. از این نوع لوله ها در صنایع شیمیایی و آزمایشگاهی استفاده می شود.
  • مس: مس به دلیل رسانایی حرارتی و الکتریکی بالا و مقاومت به خوردگی، در سیستم‌ های تهویه مطبوع و لوله‌کشی آب آشامیدنی مورد استفاده قرار می‌گیرد.

مواردی که ذکر شد جز رایج ترین نوع لوله هاست که در انواع سیستم های لوله کشی صنعتی با در نظر گفتن نوع کاربرد و شیوه عملکرد، نوع ماده سیال و مواردی از این قبیل مورد استفاده قرار می گیرد.

انواع لوله ‌های پایپینگ بر اساس روش ساخت کدامند؟

روش ساخت لوله‌ ها نیز بر خواص مکانیکی و کاربردهای آن‌ ها تأثیرگذار است:

  • لوله‌ های بدون درز (Seamless Pipes): این لوله‌ها از طریق فرآیندهای اکستروژن یا نورد گرم و سرد یک شمش فولادی جامد تولید شده و فاقد هرگونه درز جوشی می‌باشند. به دلیل ساختار یکپارچه، این لوله‌ها مقاومت بالاتری در برابر فشار و دما دارند و برای کاربردهای حساس در صنایع نفت و گاز، پتروشیمی و نیروگاهی مناسب هستند.
  • لوله‌های درزدار (Welded Pipes): این لوله‌ها از طریق خم کردن و جوش دادن ورق‌های فولادی تولید می‌گردند. درز جوش در این لوله‌ها وجود دارد، اما با پیشرفت فناوری جوشکاری، لوله‌های درزدار با کیفیت بالا و استحکام مناسب برای بسیاری از کاربردها از جمله انتقال آب، گاز و مواد شیمیایی با فشار و دمای متوسط تولید می‌شوند. انواع مختلفی از روش‌های جوشکاری برای تولید لوله‌های درزدار وجود دارد (نظیر جوشکاری مقاومتی الکتریکی - ERW، جوشکاری قوس الکتریکی با گاز محافظ - GMAW/GTAW و جوشکاری زیرپودری - SAW). انتخاب روش ساخت بستگی به کاربرد، فشار و دمای کاری و ملاحظات اقتصادی دارد.

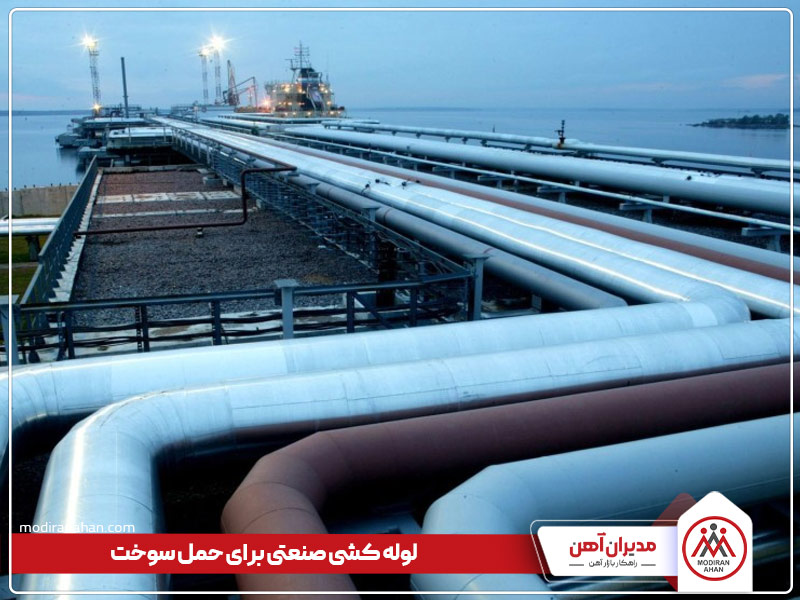

فرایند پایپینگ برای حمل سوخت

مراحل اجرای پروژه‌ های پایپینگ

اجرای سیستم پایپینگ یکی از مراحل حیاتی در راه‌ اندازی و بهره ‌برداری از واحدهای صنعتی به ‌شمار می ‌رود که نیازمند دقت بالا، دانش فنی و رعایت استانداردهای مهندسی است. این فرآیند نه ‌تنها تضمین ‌کننده ی عملکرد صحیح تجهیزات و خطوط انتقال سیالات است، بلکه تأثیر مستقیمی بر ایمنی، دوام و بهره ‌وری کلی از مجموعه صنعتی دارد. اجرای موفق پایپینگ مستلزم هماهنگی دقیق بین طراحی، تأمین تجهیزات و عملیات میدانی است تا سیستمی قابل‌ اطمینان و پایدار ایجاد شود. در این بخش به معرفی مراحل اجرای پایپینگ پرداخته ایم.

  • طراحی مهندسی: طراحی مهندسی شامل تهیه نقشه ‌های تفصیلی، مشخصات فنی مواد و تجهیزات، محاسبات مربوط به فشار، دما، افت فشار و تنش و تدوین دستورالعمل‌ های اجرایی و تست است. در این مرحله، نرم ‌افزارهای تخصصی طراحی پایپینگ نظیر AutoCAD و ... نیز مورد استفاده قرار می گیرند.
  • تدارکات: تدارکات شامل فرآیند تهیه و تأمین لوله ‌ها، اتصالات، شیرآلات، ساپورت ‌ها و سایر تجهیزات مورد نیاز پروژه بر اساس مشخصات فنی طراحی است.
    اجرا (ساخت و نصب): این مرحله شامل برش لوله‌ ها به طول ‌های مورد نیاز، آماده‌ سازی لبه ‌های لوله ‌ها برای جوشکاری، مونتاژ قطعات، نصب ساپورت‌ ها و نگهدارنده‌ ها و بازرسی‌ های حین اجرا به منظور اطمینان از مطابقت با نقشه ‌ها و استانداردها است.
  • تست و راه ‌اندازی: پس از اتمام عملیات نصب، سیستم پایپینگ تحت آزمایش ‌های مختلف قرار می‌گیرد تا از عدم وجود نشتی و عملکرد صحیح آن اطمینان حاصل گردد. آزمایش‌ های رایج شامل تست هیدرواستاتیک و تست پنوماتیک است.
    در نهایت در صورتی که نتایج آزمایشات موفقیت آمیز بود، بازرسی های نهایی انجام می شود و سیستم برای راه ‌اندازی و بهره‌ برداری مهیا می‌گردد.

کلام پایانی: آشنایی با فرایند پایپینگ و معرفی انواع سیستم لوله کشی صنعتی

پایپینگ، به عنوان یکی از ارکان اساسی صنایع مختلف، نقش حیاتی در انتقال ایمن، کارآمد و پایدار سیالات ایفا می‌ کند. درک عمیق از اجزا، طراحی، انواع و استانداردهای مرتبط با سیستم های پایپینگ، برای مهندسان، تکنسین ‌ها و متخصصان فعال در این حوزه امری ضروری و اجتناب ‌ناپذیر است. با پیشرفت روزافزون فناوری و نیازهای متغیر صنایع، اهمیت پایپینگ در تضمین عملکرد بهینه و ایمن فرآیندهای صنعتی در آینده نیز بیش از پیش نمایان خواهد شد. توجه به نکاتی که در این مقاله ذکر شد، روش‌ های ساخت و تکنیک ‌های نصب و نگهداری، نقش بسزایی در ارتقاء کارایی و کاهش هزینه ‌های مرتبط با سیستم ‌های پایپینگ خواهد داشت.
