ورق روغنی با اعمال فرآیند نورد سرد روی ورق سیاه، تولید می‌گردد. در طی این فرآیند، ضخامت ورق سیاه کاهش پیدا کرده و انتظار می‌رود خواص مکانیکی آن به طور قابل ملاحظه‌ای بهبود یابد. این نوع ورق به دلیل آغشته کردن به روغن، پیش از عملیات آنیل، ورق روغنی نامیده می‌شود. وزن ورق بر قیمت ورق روغنی و سایر محصولات مرتبط با آن تاثیر بسیاری دارد. وزن ورق روغنی با توجه به کارخانه تولیدی نظیر کارخانه فولاد مبارکه، کارخانه هفت الماس و فولاد غرب متفاوت است. در این مطلب، قصد داریم به بررسی جدول وزن ورق روغنی و فرمول محاسبه وزن ورق روغنی بپردازیم. با ما همراه باشید.
مقدمه‌ای بر وزن ورق روغنی
وزن ورق بر قیمت ورق روغنی و سایر محصولات مرتبط با آن تاثیر بسیاری دارد. وزن ورق روغنی با توجه به کارخانه تولیدکننده آن نظیر کارخانه فولاد مبارکه، کارخانه هفت الماس و فولاد غرب متفاوت است. در ادامه سعی داریم تا وزن ورق روغنی کارخانجات به صورت متمایز آورده شود. ورق روغنی برای پروژه‌هایی که دقت در آن مهم است، به نوعی ایده‌آل به حساب می‌آید. فرم‌پذیری این نوع ورق باعث شده تا این محصول فولادی برای تولید لوازم خانگی از جمله کابینت و کمد بسیار مناسب باشد. امروزه ورق‌های روغنی با استانداردهای ASTM A1008 BS EN 10130 ،JIS G3141 تولید می‌گردد. نحوه توزیع ورق روغنی به صورت رول و شیت است. منظور از ورق روغنی فابریک، ورق برش خورده در کارخانه با ابعاد مشخص است.
ورق روغنی چیست؟ و چه مشخصات و کاربردهایی دارد؟

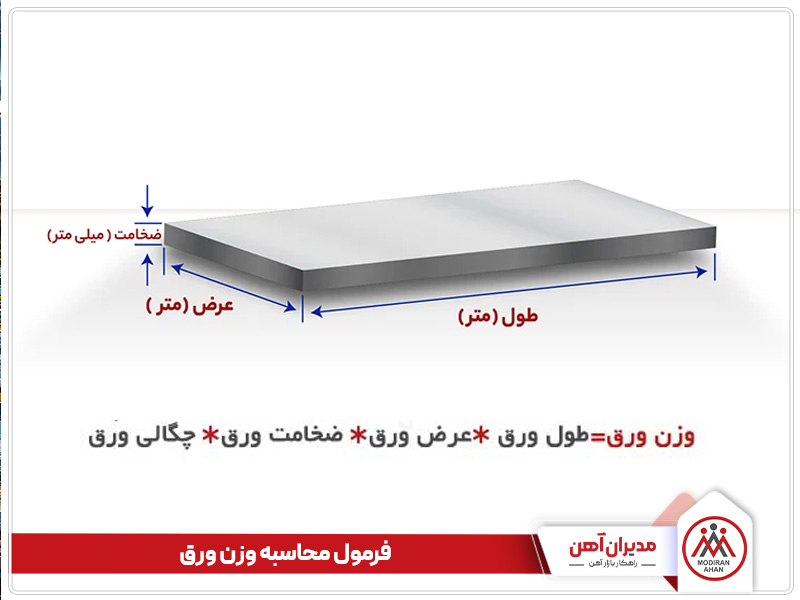

فرمول محاسبه وزن ورق روغنی یا ورق سرد
وزن ورق روغنی نیز مانند سایر انواع ورق با داشتن پارامترهای چگالی ورق، ضخامت، عرض و طول ورق محاسبه می‌شود. در زیر فرمول محاسبه وزن ورق روغنی آورده شده است:
* مقدار دقیق چگالی آهن: 7.874 g/cm³
چگالی ورق (گرم بر سانتی‌متر مکعب) * ضخامت ورق روغنی (mm) * عرض ورق (m) * طول ورق (m) = فرمول محاسبه وزن ورق روغنی
بررسی جدول وزن ورق روغنی
وزن ورق روغنی با احتساب چگالی 7.87 گرم بر سانتی‌متر مکعب یا 7860 کیلوگرم بر متر و تقریب اعداد تا دو رقم اعشار در جدول زیر محاسبه شده است:
|
ردیف |
طول (mm) |
عرض (mm) |
ضخامت (mm) |
وزن (kg) |
|
1 |
2000 |
1000 |
0.4 |
6.3 |
|
2 |
2000 |
1000 |
0.5 |
7.9 |
|
3 |
2000 |
1000 |
0.6 |
9.9 |
|
4 |
2000 |
1000 |
0.7 |
11 |
|
5 |
2000 |
1000 |
0.8 |
12.6 |
|
6 |
2000 |
1000 |
0.9 |
14.15 |
|
7 |
2000 |
1000 |
1 |
15.75 |
|
8 |
2000 |
1000 |
1.2 |
18.9 |
|
9 |
2000 |
1000 |
1.25 |
19.65 |
|
10 |
2000 |
1000 |
1.5 |
23.6 |
|
11 |
2000 |
1000 |
2 |
31.45 |
|
12 |
2000 |
1000 |
2.5 |
39.3 |
|
13 |
2500 |
1250 |
0.4 |
9.9 |
|
14 |
2500 |
1250 |
0.5 |
12.3 |
|
15 |
2500 |
1250 |
0.6 |
14.75 |
|
16 |
2500 |
1250 |
0.7 |
17.2 |
|
17 |
2500 |
1250 |
0.8 |
19.65 |
|
18 |
2500 |
1250 |
0.9 |
22.1 |
|
19 |
2500 |
1250 |
1 |
24.56 |
|
20 |
2500 |
1250 |
1.2 |
29.47 |
|
21 |
2500 |
1250 |
1.25 |
30.7 |
|
22 |
2500 |
1250 |
1.5 |
36.84 |
|
23 |
2500 |
1250 |
2 |
49.12 |
* توجه: چگالی آهن در جداول بالا، عدد 7.8 در نظر گرفته شده است و اعداد به دست آمده برای وزن با توجه به مقدار اعشار چگالی آهن، به صورت تقریبی است. در بازار برای محاسبه وزن آهن‌آلات سفارش داده شده توسط مشتری، معمولا چگالی آهن 7.8 درنظر گرفته می‌شود.
برای محاسبه وزن ورق روغنی و سایر ورق‌های فولادی نیاز است که چگالی فولاد و حجم ورق را داشته باشیم و سپس با تبدیل واحدها، جرم ورق روغنی بدست می‌آید.
M = p x V
- M: جرم ورق روغنی (kg)
- V (m3): حجم ورق که شامل طول (m) x عرض (m) x ضخامت (m)
- P: چگالی فولاد 7.874 گرم بر سانتی‌متر مکعب (g/cm³) یا 7860 کیلوگرم بر متر مکعب
مشخصات ورق روغنی
برای تولید ورق سرد، آنالیز‌های شیمایی مشخصی لازم است. درصد وزنی عناصر مذاب نباید از مقادیر مندرج در جدول زیر بیشتر باشد:
|
عناصر موجود مذاب بر حسب درصد وزنی |
|||||
|
گرید ورق روغنی |
نام ورق |
کربن |
مگنز |
فسفر |
گوگرد |
|
St12 |
ورق سرد معمولی |
0.15 |
0.60 |
0.05 |
0.035 |
|
St13 |
ورق نیمه کشش |
0.10 |
0.50 |
0.04 |
0.035 |
|
St14 |
ورق فوق کشش |
0.08 |
0.45 |
0.03 |
0.030 |
|
St16 |
ورق فوق فوق کشش |
0.06 |
0.45 |
0.03 |
0.020 |
کلام آخر
در این مطلب به بررسی جدول وزن ورق روغنی یا سرد پرداختیم. در ادامه فرمول محاسبه وزن ورق روغنی را ارائه کردیم. سپس، ترکیبات موجود در این نوع ورق را در قالب یک جدول ارائه دادیم. شرکت بازرگانی مدیران آهن، همه روزه قیمت ورق روغنی کارخانه‌های تولیدکننده مختلف را در سایت خود منتشر می‌کند. علاوه بر این، شما عزیزان می‌توانید همه‌روزه برای دریافت مشاوره رایگان، استعلام قیمت و خرید ورق روغنی با کارشناسان ما با شماره تماس 03134155 تماس حاصل فرمایید.
