قلاب میلگرد بستر و نکات آن

تاریخ انتشار: ۱۶ فروردین ۱۴۰۲
تاریخ به روز رسانی: ۴ مرداد ۱۴۰۳
مدت مطالعه: دقیقه
نویسنده: تیم محتوای مدیران آهن

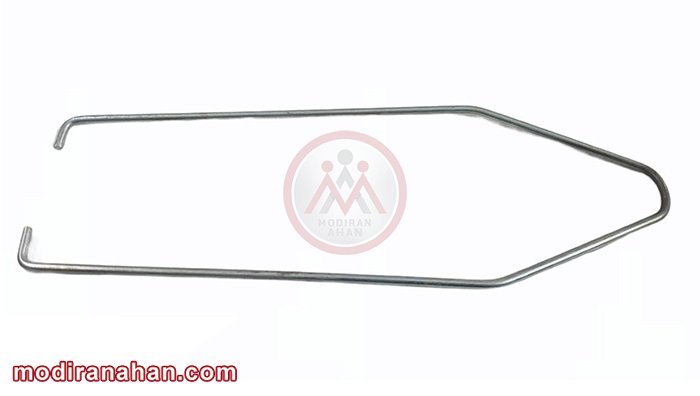

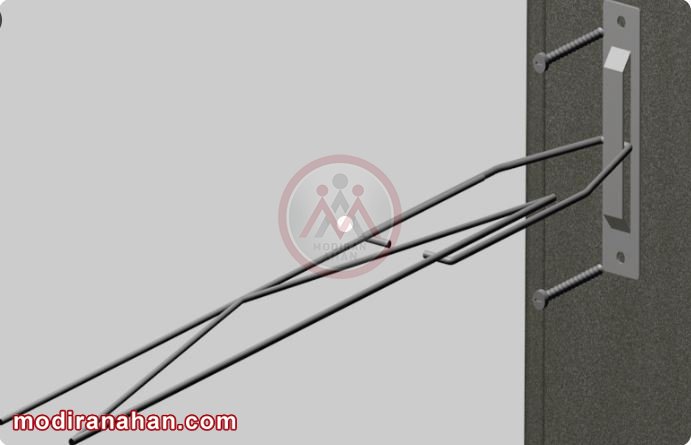

<p>میلگرد بستر از جمله روش های بسیار کارآمد است که برای افزایش مقاومت دیوارها در برابر نیروهای خارجی به کار برده می شود. میلگرد بستر بین بلوک های دیوار قرار می گیرد و باید به وسیله ی قلاب و گیره به ستون متصل شود. قلابی که برای اتصال میلگرد بستر به ستون به کار برده می شود باید حداقل قطر ۴ میلیمتر داشته باشد و طول آن نیز حداقل ۷۵ برابر قطر آن باشد. گیره نیز باید به کمک پیچ و رولپلاک به ستون پیچ شود. قلاب درون گیره قرار می گیرد و دو سر آزاد آن را روی دیوار می گذارند. میلگرد بستر نیز روی آرماتور قلاب می آید. برای اتصال قلاب به میلگرد بستر نیازی به بستن آن با سیم نیست. در ادامه مقاله توضیحات فنی و کاربردی بیشتری در خصوص اتصال میلگرد بستر به دیوار ذکر شده است.&nbsp;</p>

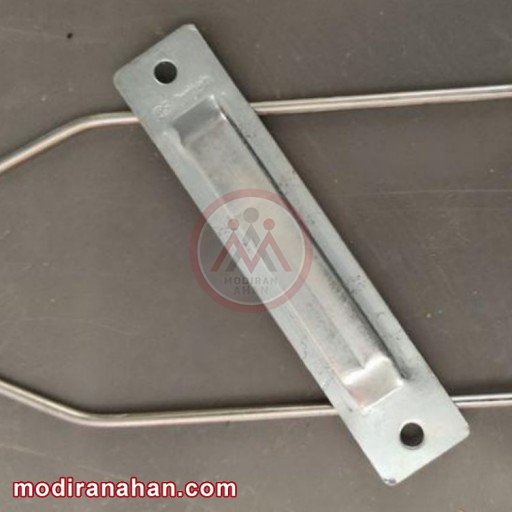

<p>در ساختمان های اسکلت بتنی پس از آنکه ستون اجرا شد و موقع دیوار چینی فرا رسید برای اتصال دیوار به ستون به دو راه وجود دارد. استفاده از ناودانی منقطع و همچنین استفاده از میلگرد بستر. در این مقاله در خصوص میلگرد بستر و نحوه ی اتصال آن به ستون بتنی به وسیله قلاب و گیره توضیحاتی ارائه خواهد شد.</p> <p style="text-align: center;"><img class="content-image" title="45456.jpeg" src="https://api.modiranparts.com/uploads/images/imgid1654153505873-45456.jpg" alt="42585"></p> <p style="text-align: center;">تصویر شماره ۱ - قلاب و گیره میلگرد بستر</p> <p>اتصال دیوار به ستون به وسیله میلگرد بستر و قلاب روشی ست که در آیین نامه ۲۸۰۰ پیوست ششم مورد تایید قرار گرفته است.</p> <p>ابتدا در خصوص میلگرد بستر توضحیاتی کلی ارائه خواهد شد و پس از آن به نحوه اتصال آن خواهیم پرداخت.</p> <h2>تعریف&nbsp;میلگرد بستر</h2> <p>میلگرد بستر سال هاست که در کشورهای غربی به عنوان یک راه حل بسیار مؤثر و مقرون به صرفه برای افزایش مقاومت دیوارهای در برابر بارهای خارجی به کار برده می شود. در کشور ما نیز از سال ۱۳۹۲ آیین نامه های مربوط به میلگرد تدوین و در اختیار مهندسان قرار گرفت.</p> <p>میلگرد بستر از دو آرماتور ضد زنگ یا استنلس استیل به طول سه متر تشکیل شده است که موازی با هم قرار گرفته اند. این دو آرماتور می توانند به صورت نردبانی و یا به صورت خرپایی به هم متصل شوند که در شکل زیر می توانید نمونه های خرپایی و نردبانی را مشاهده کنید.</p> <p style="text-align: center;"><img class="content-image" title="nardebani.jpg" src="https://api.modiranparts.com/uploads/images/imgid1654153653711-nardebani.jpg" alt="nardebani"></p> <p style="text-align: center;">تصویر شماره ۲ &ndash; میلگرد بستر خرپایی و نردبانی</p> <p>عرض میلگرد بستر یعنی فاصله آرماتورهای موازی می تواند ۵٫۵، ۱۱ یا ۱۵ سانتی&zwnj;متر باشد. اما باید توجه داشت عرض میلگرد بستر باید حداقل ۳ سانتیمتر از عرض دیواری که روی آن قرار می گیرد کمتر باشد.</p> <p>چه در حالت نردبانی و چه در حالت خرپایی فاصله ای مفتول های افقی که دو آرماتور موازی را به متصل می کند نیز بین ۴۰ تا ۵۰ سانتیمتر در نظر گرفته می شود. (۴۰۶ میلیمتر)</p> <h2>کاربرد میلگرد بستر</h2> <p>در بسیاری از موارد در زلزله هایی که رخ می دهد سازه ی کلی ساختمان آسیبی نمی بیند بلکه المان هایی مانند دیوار هستند که تخریب شده و باعث ایجاد خسارت مالی و جانی می شوند. میلگرد بستر یکی از روش های مورد تایید و استاندارد است که برای افزایش مقاومت دیوار در برابر تنش های برشی و خمشی به کار برده می شود. در واقع به کمک میلگرد بستر می توان دیوارها را مسلح و تقویت کرد.</p> <p>میلگرد بستر روی دیوار قرار گرفته و با ملات پوشیده می شود. اتصال میلگرد بستر به ستون ها نیز از طریق گیره و قلاب صورت میگیرد. در شکل زیر می توانید یک نمونه از گیره و قلاب و نحوه اتصال آن به ستون را مشاهده کنید.</p> <p style="text-align: center;"><img class="content-image" title="1542.JPG" src="https://api.modiranparts.com/uploads/images/imgid1654153713996-1542.jpg" alt="4485"></p> <p style="text-align: center;">تصویر شماره ۳ &ndash; اتصال میلگرد بستر به ستون از طریق گیره و قلاب</p> <blockquote> <p style="text-align: right;">بیشتر مطالعه کنید: تفاوت میلگرد بستر و وال پست</p> </blockquote> <h2>قلاب میلگرد بستر</h2> <p>قلاب میلگرد بستر به شکل زیر است.</p> <p style="text-align: center;"><img class="content-image" title="454.jpg" src="https://api.modiranparts.com/uploads/images/imgid1654153834181-454.jpg" alt="478"></p> <p style="text-align: center;">تصویر شماره ۴ &ndash; قلاب میلگرد بستر</p> <p>قطر این قلاب حداقل برابر ۴ میلیمتر است و ارتفاع آن نیز باید حداقل ۷۵ برابر قطر آن باشد. یعنی برای قلابی با قطر ۴ میلیمتر طول قلاب باید حداقل ۳۰ سانتیمتر باشد. برای اتصال قلاب به ستون از گیره استفاده می شود. گیره را باید به کمک پیچ و رولپلاک به ستون متصل کرد. دقت شود برای اتصال گیره به ستون از میخ تفنگی استفاده نشود چرا که نیرویی که به ستون وارد می کند می توان باعث ترک خوردن بتن شود. پس از اتصل قلاب به گیره سر آن روی بلوک و روی میلگرد بستر قرار می گیرد به گونه که با میلگرد بستر همپوشانی داشته باشد. نیازی به بستن قلاب به میلگرد بستر نیست و همینکه روی آن قرار بگیرد کافی ست. با آمدن ملات روی میلگرد بستر و قلاب اتصال میلگرد بستر به قلاب انجام می شود.</p> <h2>قیمت قلاب میلگرد بستر</h2> <p>طبق ضوابط برای اتصال دیوار به ستون باید از میلگرد بستر استفاده کرد و برای اتصال میلگرد بستر نیز لازم است تا قالب میلگرد بستر و گیره تهیه شود. برای استعلام قیمت میلگرد بستر و همچنین قیمت قلاب میلگرد بستر و قیمت گیره می توانید با شماره تلفن ۰۳۱۳۴۱۵۵ تماس بگیرید.&nbsp;</p>
