تیرآهن هاش چینی؛ استاندارد و ویژگی ها

تاریخ انتشار: ۳۰ فروردین ۱۴۰۲
تاریخ به روز رسانی: ۲ مرداد ۱۴۰۳

مدت مطالعه: دقیقه
نویسنده: تیم محتوای مدیران آهن

تیرآهن هاش چینی

تیرآهن هاش هاش در بازار به تیرهایی گفته می شود که بال و جان آنها ضخیم تر است. این پروفیل های باز مقطعی H شکل دارند و نوع وارداتی آن بیشتر از کشورهای خارجی به ویژه چین و کره وارد می شود. تیرآهن هاش چینی تحت استاندارد GB/T 11263-2010 تولید شده که زیر نظر اداره استاندارد سازی چین است.

استاندارد تیرآهن چینی جدید (2010) شامل موارد مهمی برای تولید این مقطع فولادی است از جمله:

مشخصات تیرآهن هاش
الزامات فنی و روش های آزمون، بازرسی، بسته بندی، شناسایی تیر و گواهینامه کیفیت
آیین نامه های مربوطه
وزن و تُلرانس های مربوطه (رواداری)

البته در برخی از کشورها به ویژه اتحادیه اروپا یا مثلا انگلیس یا آلمان استانداردهای خود را دارند که در ایران هم از آنها برای تولید این محصول فولادی استفاده می شود.

و اما آنچه در ادامه خواهید خواند:

مشخصات تیرآهن هاش چینی
وزن تیرآهن هاش چینی
انواع تیرآهن هاش چینی
سایز تیرآهن H چینی

مشخصات تیرآهن هاش چینی

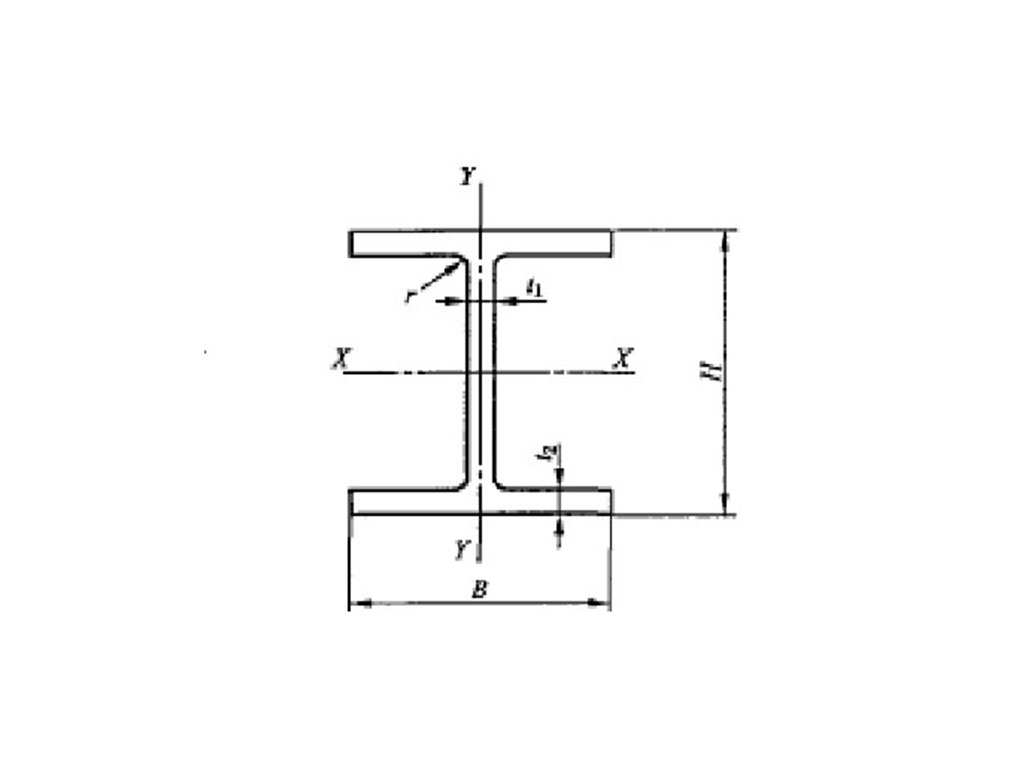

این تیرها دارای دو قیمت جان و بال هستند. بالهای این تیرها به صورت پهن، متوسط و باریک هستند. در شکل شماتیک زیر مقطع تیرآهن هاش چینی را مشاهده می کنید.

نمادهایی در تصویر که می بینید عبارتند از:

H: ارتفاع
B: عرض
t1: ضخامت جان تیرآهن
t2: ضخامت بال
r: شعاع گوشه ها

وزن تیرآهن تیرآهن هاش چینی

هر تیرآهنی که تولید می شود، دارای یک وزن استاندارد است. برای اینکه گاهی اوقات امکان خطا در اندازه گیری وزن وجود دارد یا ممکن است گاهی اختلاف وزنی بوجود آید از تُلرانس یا رواداری وزنی استفاده می شود. وزن این محصول اگر 12 متری باشد بین 202.8 کیلوگرم تا 2 تُن 868 کیلوگرم برای تیرهای بال پهن متغیر است. انواع وزن تئوری تیرآهن هاش چینی را به صورت زیر است:

تیرآهن هاش بال پهن یا HW: بین 202.8 تا 2 هزار و 868 کیلوگرم
تیرآهن هاش بال متوسط یا HM: بین 248.4 تا 2 تُن و 40 گرم
تیرآهن هاش بال باریک یا HN: بین 111.6 تا 4 تُن و 140 گرم

انواع تیرآهن هاش چینی

در استاندارد GB/T 11263-2010 وزن انواع تیرآهن H شکل چینی از لحاظ ضخامت بال در 3 دسته کلی بال پهن، بال متوسط و بال باریک قرار می گیرند که به ترتیب با علامت های زیر نشان داده می شوند:

بال پهن (HW)
بال متوسط (HM)
بال باریک (HN)

سایز تیرآهن هاش چینی

سایزهای تیرهای H شکل از 100 تا 1000 میلی متر تولید می شود. از لحاظ سایزی، تیرآهن های هاش چینی تفاوت جزئی با تیر هاش اروپایی دارند. به عنوان مثال در تیرهای هاش چینی سایزهای عدد فرد هم دیده می شود مانند 125، 475 ، 175 و 625؛ در حالی که سایزهای تیرهای هاش اروپایی اکثر اعداد زوج هستند.

در زیر جدول وزنی تیرآهن هاش را همراه با مشخصات فنی آن مشاهده می کنید.

جدول مشخصات فنی تیرآهن هاش چین بال پهن بر اساس استاندارد GB/T 11263-2010

نوع تیرآهن	سایز (ارتفاع*عرض) (میلی متر)	ابعاد مقطع					مساحت مقطع/cm2	وزن تئوری (kg/m)	ممان اینرسی/cm4		شعاع اینرسی/cm		مقطع
نوع تیرآهن	سایز (ارتفاع*عرض) (میلی متر)	H	B	t1	t2	r	مساحت مقطع/cm2	وزن تئوری (kg/m)	Ix	Iy	ix	iy	Wx	Wy
HW	100×100	100	100	6	8	8	21.58	16.9	378	134	4.18	2.48	75.6	26.7
	125×125	125	125	6.5	9	8	30.00	23.6	839	293	5.28	3.12	134	46.9
	150×150	150	150	7	10	8	39.64	31.1	1620	563	6.39	3.76	216	75.1
	175×175	175	175	7.5	11	13	51.42	40.4	2900	984	7.50	4.37	331	112
	200×200	200	200	8	12	13	63.53	49.9	4720	1600	8.61	5.02	472	160
	200×200	*200	204	12	12	13	71.53	56.2	4980	1700	8.34	4.87	498	167
	250×250	*244	252	11	11	13	81.31	63.8	8700	2940	10.3	6.01	713	233
		250	250	9	14	13	91.43	71.8	10700	3650	10.8	6.31	860	292
		*250	255	14	14	13	103.9	81.6	11400	3880	10.5	6.10	912	304
	300×300	*294	302	12	12	13	106.3	83.5	16600	5510	12.5	7.20	1130	365
		300	300	10	15	13	118.5	93.0	20200	6750	13.1	7.55	1350	450
		*300	305	15	15	13	133.5	105	21300	7100	12.6	7.29	1420	466
	350×350	*338	351	13	13	13	133.3	105	27700	9380	14.4	8.38	1640	534
		*344	348	10	16	13	144.0	113	3280	11200	15.1	8.83	1910	646
		*344	354	16	16	13	164.7	129	34900	11800	14.6	8.48	2030	669
		350	350	12	19	13	171.9	135	39800	13600	15.2	8.88	2280	776
		*350	357	19	19	13	196.4	154	42300	14400	14.7	8.57	2420	808
	400×400	*388	402	15	15	22	178.5	140	49000	16300	16.6	9.54	2520	809
		*394	398	11	18	22	186.8	147	56100	18900	17.3	10.1	2850	951
		*394	405	18	18	22	214.4	168	59700	20000	16.7	9.64	3030	985
		400	400	13	21	22	218.7	172	66600	22400	17.5	10.1	3330	1120
		*400	408	21	21	22	250.7	197	70900	23800	16.8	9.74	3540	1170
		*414	405	18	28	22	295.4	232	92800	31000	17.7	10.2	4480	1530
		*428	407	20	35	22	360.7	283	119000	39400	18.2	10.4	5570	1930
		*458	417	30	50	22	528.6	415	187000	60500	18.8	10.7	8170	2900
		*498	432	45	70	22	770.1	604	298000	94400	19.7	11.1	12000	4370
	500×500	*492	465	15	20	22	258.0	202	117000	33500	21.3	11.4	4770	1440
	500×500	*502	465	15	25	22	304.5	239	146000	41900	21.9	11.7	5810	1800

ادامه جدول
		800	300	14	26	18	263.5	207	286000	11700	33.0	6.66	7160	781
	300*850	*834	298	14	19	18	227.5	179	251000	8400	33.2	6.07	6020	564
		*842	299	15	23	18	259.7	204	298000	10300	33.9	6.28	7080	687
		*850	300	16	27	18	292.1	229	346000	12200	34.4	6.45	8140	812
		*858	301	17	31	18	324.7	255	395000	14100	34.9	6.59	9210	939
	300*900	*890	299	15	23	18	266.9	210	339000	10300	35.6	6.20	7610	687
		900	300	16	28	18	305.8	240	404000	12600	36.4	6.42	8990	842
		*912	302	18	34	18	360.1	283	491000	15700	36.9	6.59	10800	1010

	300*1000	*970	297	16	21	18	276.0	217	393000	9210	37.8	5.77	8110	620
		*980	298	17	26	18	315.5	248	472000	11500	38.7	6.04	9630	772
		*990	298	17	31	18	345.3	271	544000	13700	39.7	6.30	11000	921
		*1000	300	19	36	18	395.1	310	634000	16300	40.1	6.41	12700	1080
		*1008	302	21	40	18	439.3	345	712000	18400	40.3	6.47	14100	1220
HT	100*50	95	48	3.2	4.5	8	7.620	5.98	115	8.39	3.88	1.04	24.2	3.49
	100*50	97	49	4	5.5	8	9.370	7.36	143	10.9	3.91	1.07	29.6	4.45
	100×100	96	99	4.5	6	8	16.20	12.7	272	97.2	4.09	2.44	56.7	19.6
	125*60	118	58	3.2	4.5	8	9.250	7.26	218	14.7	4.85	1.26	37.0	5.08
	125*60	120	59	4	5.5	8	11.39	8.94	271	19.0	4.87	1.29	45.2	6.43
	125×125	119	123	4.5	6	8	20.12	15.8	532	186	5.14	3.04	89.5	30.3
	75*150	145	73	3.2	4.5	8	11.47	9.00	416	29.3	6.01	1.59	57.3	8.02
	75*150	147	74	4	5.5	8	14.12	11.1	516	37.3	6.04	1.62	70.2	10.1
	100*150	139	97	3.2	4.5	8	13.43	10.6	476	68.6	5.94	2.25	68.4	14.1
	100*150	142	99	4.5	6	8	18.27	14.3	654	97.2	5.98	2.30	92.1	19.6
	150×150	144	148	5	7	8	27.76	21.8	1090	378	6.25	3.69	151	51.1
	150×150	147	149	6	8.5	8	33.67	26.4	1350	469	6.32	3.73	183	63.0
	90*175	168	88	3.2	4.5	8	13.55	10.6	670	51.2	7.02	1.94	79.7	11.6
	90*175	171	89	4	6	8	17.58	13.8	894	70.7	7.13	2.00	105	15.9
	175×175	167	173	5	7	13	33.32	26.2	1780	605	7.30	4.26	213	69.9
	175×175	172	175	6.5	9.5	13	44.64	35.0	2470	850	7.43	4.36	287	97.1
	100*200	193	98	3.2	4.5	8	15.25	12.0	994	70.7	8.07	2.15	103	14.4
	100*200	196	99	4	6	8	19.78	15.5	1320	97.2	8.18	2.21	135	19.6

ادامه جدول
	175×175	173	174	6	9	13	26.22	20.6	679	396	5.08	3.88	50.0	45.5	3.72	350*175
	175×175	175	175	7	11	13	31.45	24.7	814	492	5.08	3.95	59.3	56.2	3.76	350*175
	200×200	198	199	7	11	13	35.70	28.0	1190	723	5.77	4.50	76.4	72.7	4.20	200*400
	200×200	200	200	8	13	13	41.68	32.7	1390	868	5.78	4.56	88.6	86.8	4.26	200*400
	150*225	223	150	7	12	13	33.49	26.3	1570	338	6.84	3.17	93.7	45.1	5.54	150*450
		225	151	8	14	13	38.74	30.4	1830	403	6.87	3.22	108	53.4	5.62	150*450
	225*200	223	199	8	12	13	41.48	32.6	1870	789	6.71	4.36	109	79.3	5.15	200*450
	225*200	225	200	9	14	13	47.71	37.5	2150	935	6.71	4.42	124	93.5	5.19	200*450
	150*237.5	235	150	7	13	13	35.76	28.1	1850	367	7.18	3.20	104	48.9	7.50	475*150
		237.5	151.5	8.5	15.5	13	43.07	33.8	2270	451	7.25	3.23	128	59.5	7.57
		241	153.5	10.5	19	13	53.20	41.8	2860	575	7.33	3.28	160	75.0	7.67
	150*250	246	150	7	12	13	35.10	27.6	2060	339	7.66	3.10	113	45.1	6.36	150*500
		250	152	9	16	13	46.10	36.2	2750	470	7.71	3.19	149	61.9	6.53
		252	153	10	18	13	51.66	40.6	3100	540	7.74	3.23	167	70.5	6.62
	200*250	248	199	9	14	13	49.64	39.0	2820	921	7.54	4.30	150	92.6	5.97	200*500
		250	200	10	16	13	56.12	44.1	3200	1070	7.54	4.36	169	107	6.03
		253	201	11	19	13	64.65	50.8	3660	1290	7.52	4.46	189	128	6.00
	200*275	273	199	9	14	13	51.89	40.7	3690	921	8.43	4.21	180	92.6	6.85	550*200
	200*275	275	200	10	16	13	58.62	46.0	4180	1070	8.44	4.27	203	107	6.89	550*200
	200*300	298	199	10	15	13	58.87	46.2	5150	988	9.35	4.09	235	99.3	7.92	200*600
		300	200	11	17	13	65.85	51.7	5770	1140	9.35	4.14	262	114	7.95
		303	201	12	20	13	74.88	58.8	6530	1360	9.33	4.25	291	135	7.88
	200*312.5	312.5	198.5	13.5	17.5	13	75.28	59.1	7460	1150	9.95	3.90	338	116	9.15	200*625
		315	200	15	20	13	84.97	66.7	8470	1340	9.98	3.97	380	134	9.21
		319	202	17	24	13	99.35	78.0	9960	1160	10.0	4.08	440	165	9.26
	300*325	323	299	10	15	12	76.26	59.9	7220	3340	9.73	6.62	289	224	7.28	300*650
		325	300	11	17	13	85.60	67.2	8090	3830	9.71	6.68	321	255	7.29
		328	301	12	20	13	97.88	76.8	9120	4550	9.65	6.81	356	302	7.20
	350*300	346	300	13	20	13	103.1	80.9	1120	4510	10.4	6.61	424	300	8.12	300*700
	350*300	350	300	13	24	13	115.1	90.4	1200	5410	10.2	6.85	438	360	7.65	300*700
	300*400	396	300	14	22	18	119.8	94.0	1760	4960	12.1	6.43	592	331	9.77	800*300

	ادامه جدول
300*450	400	300	14	26	18	131.8	103	1870	5860	11.9	6.66	610	391	9.27
	445	299	15	23	18	133.5	105	2590	5140	13.9	6.20	789	344	11.7	300*900
	450	300	16	28	18	152.9	120	2910	6320	13.8	6.42	865	421	11.4
	456	302	18	34	18	180.0	141	3410	7830	13.8	6.59	997	518	11.3

کلام آخر

تیرآهن هاش چینی از مقاطع فولادی وارداتی است که به صورت بال پهن، بال متوسط و بال باریک در بازار موجود هستند. این تیرها در سایزهای 100 تا 1000 میلی متر تولید می شوند و از لحاظ وزنی جزء تیرهای نیمه سنگین تا سنگین قرار می گیرند. این تیرها به دلیل اینکه وارداتی هستند قیمت آنها با تیرهای داخلی بسیار فرق دارد و باید کارشناسی شود. از این رو، نرخ ثابتی نمی توان برای آنها در نظر گرفت.
