ابعاد تیرآهن IPE روس
تاریخ به روز رسانی: ۳ مرداد ۱۴۰۳
نویسنده: تیم محتوای مدیران آهن
تیرآهن IPE که در کشور ما کاربرد بسیار زیادی دارد نوعی از تیرآهن است که در آن بال ها ضخامت ثابت دارند. این تیرآهن در کشورهای مختلف تحت استانداردهای ملی و بین المللی تولید میشود. یکی از کشورهای تولیدکننده تیرآهن IPE کشور روسیه است که مطابق با استاندارد GOST اقدام به تولید تیرآهن IPE می نماید. تیرآهن های IPE روسیه از نظر ابعادی در ۴ دسته تولید می شود که مشخصه های ابعادی و استاتیکی آن ها با یکدیگر متفاوت است و هر کدام نیز کاربرد خود را دارند. در این مقاله مشخصات انواع مختلف تیرآهن IPE طبق استاندارد GOST روسیه ارائه شده است.
جداول زیر مشخصات ابعادی تیرآهن های IPE روسیه بر اساس استاندارد 26020 GOST را ارائه می کند. لازم به ذکر است تیرآهن های IPE دسته ای از تیرآهن ها هستند در آن ها ضخامت بال تیرآهن همانطور که در تصویر مشاهده می شود ثابت است.
تیرآهن های IPE روسیه در ۴ نوع استاندارد، بال پهن، ستونی و سری های اضافی D تولید می شوند که مشخصات هر کدام در ادامه ارائه می شود.

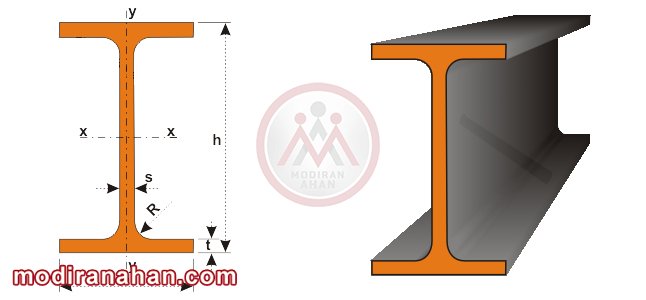

تصویر شماره ۱ - مقطع تیرآهن IPE
آنچه در این مقاله مطالعه خواهید کرد:
- مشخصات تیرآهن استاندارد IPE روسیه
- مشخصات تیرآهن بال پهن روسیه
- مشخصات تیرآهن ستونی روسیه
- مشخصات تیرآهن سری اضافی D روسیه
مشخصات تیرآهن استاندارد IPE روسیه

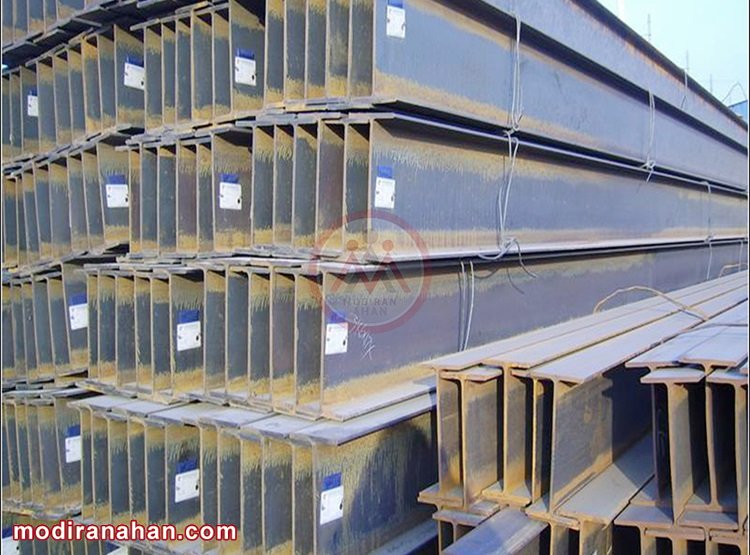

تصویر شماره ۲ - تیرآهن IPE استاندارد روسیه
|
مشخصه |
ابعاد اسمی |
سطح مقطع |
وزن اسمی |
ویژگی های مقطع، آمار استاتیک |
||||||||||
|
mm |
A | Х-Х | Y-Y | |||||||||||
|
h |
b |
s |
t |
R |
см2 |
kg/m |
Ix,см4 | Wx,см3 | Sx,см3 | tx, см | Iy,см4 | Wy,см3 | ty,см | |
| 10Б1 |
100,0 |
55 |
4,1 |
5,7 |
7 |
10,32 |
8,1 |
171 |
34,2 |
19,7 |
4,07 |
15,9 |
5,8 |
1,24 |
| 12Б1 |
117,6 |
64 |
3,8 |
5,1 |
7 |
11,03 |
8,7 |
257 |
43,8 |
24,9 |
4,83 |
22,4 |
7,0 |
1,45 |
| 12Б2 |
120,0 |
64 |
4,4 |
6,3 |
7 |
13,21 |
10,4 |
318 |
53,0 |
30,4 |
4,90 |
27,7 |
8,6 |
1,45 |
| 14Б1 |
137,4 |
73 |
3,8 |
5,6 |
7 |
13,39 |
10,5 |
435 |
63,3 |
35,8 |
5,70 |
36,4 |
10,0 |
1,65 |
| 14Б2 |
140 |
73 |
4,7 |
6,9 |
7 |
16,43 |
12,9 |
541 |
77,3 |
44,2 |
5,74 |
44,9 |
12,3 |
1,65 |
| 16Б1 |
157,0 |
82 |
4,0 |
5,9 |
9 |
16,18 |
12,7 |
689 |
87,8 |
49,5 |
6,53 |
54,4 |
13,3 |
1,83 |
| 16Б2 |
160,0 |
82 |
5,0 |
7,4 |
9 |
20,09 |
15,8 |
869 |
108,7 |
61,9 |
6,58 |
68,3 |
16,6 |
1,84 |
| 18Б1 |
177,0 |
91 |
4,3 |
6,5 |
9 |
19,58 |
15,4 |
1063 |
120,1 |
67,7 |
7,37 |
81,9 |
18,0 |
2,04 |
| 18Б2 |
180,0 |
91 |
5,3 |
8,0 |
9 |
23,95 |
18,8 |
1317 |
146,3 |
83,2 |
7,41 |
100,8 |
22,2 |
2,05 |
| 20Б1 |
200 |
100 |
5,6 |
8,5 |
12 |
28,49 |
22,4 |
1943 |
194,3 |
110,3 |
8,26 |
142,3 |
28,5 |
2,23 |
| 23Б1 |
230 |
110 |
5,6 |
9,0 |
12 |
32,91 |
25,8 |
2996 |
260,5 |
147,2 |
9,54 |
200,3 |
36,4 |
2,47 |
| 26Б1 |
258 |
120 |
5,8 |
8,5 |
12 |
35,62 |
28,0 |
4024 |
312,0 |
176,6 |
10,63 |
245,6 |
40,9 |
2,63 |
| 26Б2 |
261 |
120 |
6,0 |
10,0 |
12 |
39,70 |
31,2 |
4654 |
356,6 |
201,5 |
10,83 |
288,8 |
48,1 |
2,70 |
| 30Б1 |
296 |
140 |
5,8 |
8,5 |
15 |
41,92 |
32,9 |
6328 |
427,0 |
240,0 |
12,29 |
390,0 |
55,7 |
3,05 |
| 30Б2 |
299 |
140 |
6,0 |
10,0 |
15 |
46,67 |
36,6 |
7293 |
487,8 |
273,8 |
12,50 |
458,6 |
65,5 |
3,13 |
| 35Б1 |
346 |
155 |
6,2 |
8,5 |
18 |
49,53 |
38,9 |
10060 |
581,7 |
328,6 |
14,25 |
529,6 |
68,3 |
3,27 |
| 35Б2 |
349 |
155 |
6,5 |
10,0 |
18 |
55,17 |
43,3 |
11550 |
662,2 |
373,0 |
14,47 |
622,9 |
80,4 |
3,36 |
| 40Б1 |
392 |
165 |
7,0 |
9,5 |
21 |
61,25 |
48,1 |
15750 |
803,6 |
456,0 |
16,03 |
714,9 |
86,7 |
3,42 |
| 40Б2 |
396 |
165 |
7,5 |
11,5 |
21 |
69,72 |
54,7 |
18530 |
935,7 |
529,7 |
16,30 |
865,0 |
104,8 |
3,52 |
| 45Б1 |
443 |
180 |
7,8 |
11,0 |
21 |
76,23 |
59,8 |
24940 |
1125,8 |
639,5 |
18,09 |
1073,7 |
119,3 |
3,75 |
| 45Б2 |
447 |
180 |
8,4 |
13,0 |
21 |
85,96 |
67,5 |
28870 |
1291,9 |
732,9 |
18,32 |
1269,0 |
141,0 |
3,84 |
| 50Б1 |
492 |
200 |
8,8 |
12,0 |
21 |
92,98 |
73,0 |
37160 |
1511,0 |
860,4 |
19,99 |
1606,0 |
160,6 |
4,16 |
| 50Б2 |
496 |
200 |
9,2 |
14,0 |
21 |
102,80 |
80,7 |
42390 |
1709,0 |
970,2 |
20,30 |
1873,0 |
187,3 |
4,27 |
| 55Б1 |
543 |
220 |
9,5 |
13,5 |
24 |
113,37 |
89,0 |
55680 |
2051,0 |
1165,0 |
22,16 |
2404,0 |
218,6 |
4,61 |
| 55Б2 |
547 |
220 |
10,0 |
15,5 |
24 |
124,75 |
97,9 |
62790 |
2296,0 |
1302,0 |
22,43 |
2760,0 |
250,9 |
4,70 |
| 60Б1 |
59 |
230 |
10,5 |
15,5 |
24 |
135,26 |
106,2 |
78760 |
2656,0 |
1512,0 |
24,13 |
3154,0 |
274,3 |
4,83 |
| 60Б2 |
597 |
230 |
11,0 |
17,5 |
24 |
147,30 |
115,6 |
87640 |
2936,0 |
1669,0 |
24,39 |
3561,0 |
309,6 |
4,92 |
| 70Б1 |
691 |
260 |
12,0 |
15,5 |
24 |
164,70 |
129,3 |
125930 |
3645,0 |
2095,0 |
27,65 |
4556,0 |
350,5 |
5,26 |
| 70Б2 |
697 |
260 |
12,5 |
18,5 |
24 |
183,60 |
144,2 |
145912 |
4187 |
2393,0 |
28,19 |
5437,0 |
418,2 |
5,44 |
| 80Б1 |
791 |
280 |
13,5 |
17,0 |
26 |
203,20 |
159,5 |
199500 |
5044 |
2917,0 |
31,33 |
6244,0 |
446,0 |
5,54 |
| 80Б2 |
798 |
280 |
14,0 |
20,5 |
26 |
226,60 |
177,9 |
232200 |
5820 |
3343,0 |
32,01 |
7527,0 |
537,6 |
5,76 |
| 90Б1 |
893 |
300 |
15,0 |
18,5 |
30 |
247,10 |
194,0 |
304400 |
6817 |
3964,0 |
35,09 |
8365,0 |
557,6 |
5,82 |
| 90Б2 |
900 |
300 |
15,5 |
22,0 |
30 |
272,40 |
213,8 |
349200 |
7760 |
4480,0 |
35,80 |
9943,0 |
662,8 |
6,04 |
| 100Б1 |
990 |
320 |
16,0 |
21,0 |
30 |
293,82 |
230,6 |
446000 |
9011 |
5234,0 |
38,96 |
11520,0 |
719,9 |
6,26 |
| 100Б2 |
998 |
320 |
17,0 |
25,0 |
30 |
328,90 |
258,2 |
516400 |
10350 |
5980,0 |
39,62 |
13710,0 |
856,9 |
6,46 |
| 100Б3 |
1006 |
320 |
18,0 |
29,0 |
30 |
364,00 |
285,7 |
587700 |
11680 |
6736,0 |
40,18 |
15900,0 |
993,9 |
6,61 |
| 100Б4 |
1013 |
320 |
19,5 |
32,5 |
30 |
400,60 |
314,5 |
655400 |
12940 |
7470,0 |
40,45 |
17830,0 |
1114,3 |
6,67 |
مشخصات تیرآهن بال پهن روسیه

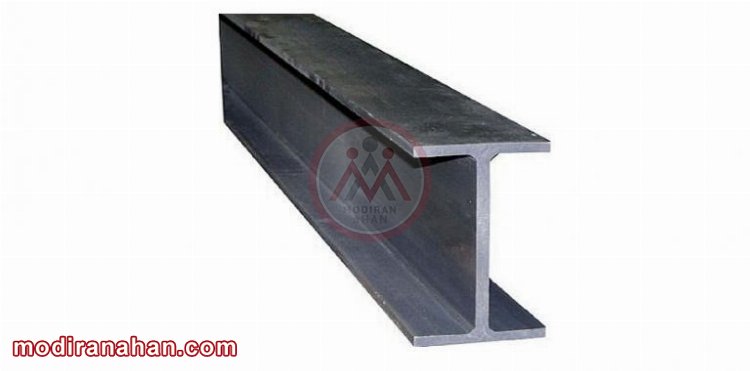

تصویر شماره ۳ - تیرآهن IPE بال پهن روسیه
|
مشخصه |
ابعاد اسمی | سطح مقطع | وزن اسمی | ویژگی های مقطع، آمار استاتیک | ||||||||||
|
mm |
A |
Х-Х |
Y-Y |
|||||||||||
| h | b | s | t | R | см2 | kg/м | Ix,см4 | Wx,см3 | Sx,см3 | tx,см | Iy,см4 | Wy,см3 | ty,см | |
| 20Ш1 |
193 |
150 |
6,0 |
9,0 |
13 |
38,95 |
30,6 |
2660 |
275 |
153 |
8,26 |
507 |
67,6 |
3,61 |
| 23Ш1 |
226 |
155 |
6,5 |
10,0 |
14 |
46,08 |
36,2 |
4260 |
377 |
210 |
9,62 |
622 |
80,2 |
3,67 |
| 26Ш1 |
251 |
180 |
7,0 |
10,0 |
16 |
54,37 |
42,7 |
6225 |
496 |
276 |
10,70 |
974 |
108,2 |
4,23 |
| 26Ш2 |
255 |
180 |
7,5 |
12,0 |
16 |
62,73 |
49,2 |
7429 |
583 |
325 |
10,88 |
1168 |
129,8 |
4,31 |
| 30Ш1 |
291 |
200 |
8,0 |
11,0 |
18 |
68,31 |
53,6 |
10400 |
715 |
398 |
12,34 |
1470 |
147,0 |
4,64 |
| 30Ш2 |
295 |
200 |
8,5 |
13,0 |
18 |
77,65 |
61,0 |
12200 |
827 |
462 |
12,53 |
1737 |
173,7 |
4,73 |
| 30Ш3 |
299 |
200 |
9,0 |
15,0 |
18 |
87,00 |
68,3 |
14040 |
939 |
526 |
12,70 |
2004 |
200,4 |
4,80 |
| 35O1 |
338 |
250 |
9,5 |
12,5 |
20 |
95,67 |
75,1 |
19790 |
1171 |
651 |
14,38 |
3260 |
261 |
5,84 |
| 35Ш2 |
341 |
250 |
10,0 |
14,0 |
20 |
104,74 |
82,2 |
22070 |
1295 |
721 |
14,52 |
3650 |
292 |
5,90 |
| 35Ш3 |
345 |
250 |
10,5 |
16,0 |
20 |
116,30 |
91,30 |
25140 |
1458 |
813 |
14,70 |
4170 |
334 |
5,99 |
| 40Ш1 |
388 |
300 |
9,5 |
14,0 |
22 |
122,40 |
96,1 |
34360 |
1771 |
976 |
16,76 |
6306 |
420 |
7,18 |
| 40Ш2 |
392 |
300 |
11,5 |
16,0 |
22 |
141,60 |
111,1 |
39700 |
2025 |
1125 |
16,75 |
7209 |
481 |
7,14 |
| 40Ш3 |
396 |
300 |
12,5 |
18,0 |
22 |
157,20 |
123,4 |
44740 |
2260 |
1259 |
16,87 |
8111 |
541 |
7,18 |
| 50Ш1 |
484 |
300 |
11,0 |
15,0 |
26 |
145,70 |
114,4 |
60930 |
2518 |
1403 |
20,45 |
6762 |
451 |
6,81 |
| 50Ш2 |
489 |
300 |
14,5 |
17,5 |
26 |
176,6 |
138,7 |
72530 |
2967 |
1676 |
20,26 |
7900 |
526 |
6,69 |
| 50Ш3 |
495 |
300 |
15,5 |
20,5 |
26 |
199,20 |
156,4 |
84200 |
3402 |
1923 |
20,56 |
9250 |
617 |
6,81 |
| 50Ш4 |
501 |
300 |
16,5 |
23,5 |
26 |
221,70 |
174,1 |
96150 |
3838 |
2173 |
20,82 |
10600 |
707 |
6,92 |
| 60Ш1 |
580 |
320 |
12,0 |
17,0 |
28 |
181,10 |
142,1 |
107300 |
3701 |
2068 |
24,35 |
9302 |
581 |
7,17 |
| 60Ш2 |
587 |
320 |
16,0 |
20,5 |
28 |
225,30 |
176,9 |
131800 |
4490 |
2544 |
24,19 |
11230 |
702 |
7,06 |
| 60ШЗ |
595 |
320 |
18,0 |
24,5 |
28 |
261,80 |
205,5 |
156900 |
5273 |
2997 |
24,48 |
13420 |
839 |
|
| 60Д14 |
603 |
320 |
20,0 |
28,5 |
28 |
298,34 |
234,2 |
182500 |
6055 |
3455 |
24,73 |
15620 |
976 |
7,23 |
| 70Ш1 |
683 |
320 |
13,5 |
19,0 |
30 |
216,40 |
169,9 |
172000 |
5036 |
2843 |
28,19 |
10400 |
650 |
6,93 |
| 70Ш2 |
691 |
320 |
15,0 |
23,0 |
30 |
251,70 |
197,6 |
205500 |
5949 |
3360 |
28,58 |
12590 |
787 |
7,07 |
| 70ШЗ |
700 |
320 |
18,0 |
27,5 |
30 |
299,80 |
235,4 |
247100 |
7059 |
4017 |
28,72 |
15070 |
942 |
7,09 |
| 70Ш4 |
708 |
320 |
20,5 |
31,5 |
30 |
341,60 |
261,1 |
284400 |
8033 |
4598 |
28,85 |
17270 |
l079 |
7,11 |
| 70Ш5 |
718 |
320 |
23,0 |
36,5 |
30 |
389,7 |
305,9 |
330600 |
9210 |
5298 |
29,13 |
20020 |
1251 |
7,17 |
مشخصات تیرآهن ستونی روسیه
تصویر شماره ۴ - تیرآهن ستونی رسیه
|
مشخصه |
ابعاد اسمی | سطح مقطع | وزن اسمی | ویژگی های مقطع، آمار استاتیک | ||||||||||
| h | b | s | t | R | Х-Х | Y-Y | ||||||||
|
mm |
см2 |
kg/м |
Ix,см4 | Wx,см3 | Sx,см3 | tx,см | Iy,см4 | Wy,см3 | ty,см | |||||
| 20K1 |
195 |
200 |
6,5 |
10,0 |
13 |
52,82 |
41,5 |
3820 |
392 |
216 |
8,50 |
1334 |
133 |
5,03 |
| 20K2 |
198 |
200 |
7,0 |
11,5 |
13 |
59,70 |
46,9 |
4422 |
447 |
247 |
8,61 |
1534 |
153 |
5,07 |
| 23K1 |
227 |
240 |
7,0 |
10,5 |
14 |
66,51 |
52,2 |
6589 |
580 |
318 |
9,95 |
2421 |
202 |
6,03 |
| 23K2 |
230 |
240 |
8,0 |
12,0 |
14 |
75,77 |
59,5 |
7601 |
661 |
365 |
10,02 |
2766 |
231 |
6,04 |
| 26K1 |
255 |
260 |
8,0 |
12,0 |
16 |
83,08 |
65,2 |
10300 |
809 |
445 |
11,14 |
3517 |
271 |
6,51 |
| 26K2 |
258 |
260 |
9,0 |
13,5 |
16 |
93,19 |
73,2 |
11700 |
907 |
501 |
11,21 |
3957 |
304 |
6,52 |
| 26K3 |
262 |
260 |
10,0 |
15,5 |
16 |
105,90 |
83,1 |
13560 |
1035 |
576 |
11,32 |
4544 |
349 |
6,55 |
| 30K1 |
296 |
300 |
9,0 |
13,5 |
18 |
108,00 |
84,8 |
18110 |
1223 |
672 |
12,95 |
6079 |
405 |
7,50 |
| 30K2 |
300 |
300 |
10,0 |
15,5 |
18 |
122,70 |
96,3 |
20930 |
1395 |
771 |
13,06 |
6980 |
465 |
7,54 |
| 30К3 |
304 |
300 |
11,5 |
17,5 |
18 |
138,72 |
108,9 |
23910 |
1573 |
874 |
13,12 |
7881 |
525 |
7,54 |
| 35К1 |
343 |
350 |
10,0 |
15,0 |
20 |
139,70 |
109,7 |
31610 |
1843 |
1010 |
15,04 |
10720 |
613 |
8,76 |
| 35К2 |
348 |
350 |
11,0 |
17,5 |
20 |
160,40 |
125,9 |
37090 |
2132 |
1173 |
15,21 |
12510 |
715 |
8,83 |
| 35K3 |
353 |
350 |
13,0 |
20,0 |
20 |
184,10 |
144,5 |
42970 |
2435 |
1351 |
15,28 |
14330 |
817 |
8,81 |
| 40К1 |
393 |
400 |
11,0 |
16,5 |
22 |
175,80 |
138,0 |
52400 |
2664 |
1457 |
17,26 |
17610 |
880 |
10,00 |
| 40К2 |
400 |
400 |
13,0 |
20,0 |
22 |
210,96 |
165,6 |
64140 |
3207 |
1767 |
17,44 |
21350 |
1067 |
10,06 |
| 40K3 |
409 |
400 |
16,0 |
24,5 |
22 |
257,80 |
202,3 |
80040 |
3914 |
2180 |
17,62 |
26150 |
1307 |
10,07 |
| 40К4 |
419 |
400 |
19,0 |
29,5 |
22 |
308,60 |
242,2 |
98340 |
4694 |
2642 |
17,85 |
31500 |
1575 |
10,10 |
| 40К5 |
431 |
400 |
23,0 |
35,5 |
22 |
371,00 |
291,2 |
121570 |
5642 |
3217 |
18,10 |
37910 |
1896 |
10,11 |
مشخصات تیرآهن سری اضافی D روسیه
تصویر شماره ۵ - تیرآهن سری D روسیه
|
مشخصه |
ابعاد اسمی | سطح مقطع | وزن اسمی | ویژگی های مقطع، آمار استاتیک | ||||||||||
| h | b | s | t | R | Х-Х | Y-Y | ||||||||
|
mm |
см2 |
kg/м |
Ix,см4 | Wx,см3 | Sx,см3 | tx,см | Iy,см4 | Wy,см3 | ty,см | |||||
| 24ДБ1 |
239 |
115 |
5,5 |
9,3 |
15 |
35,45 |
27,8 |
3535 |
295,8 |
166,6 |
9,99 |
236,8 |
41,2 |
2,58 |
| 27ДБ1 |
269 |
125 |
6,0 |
9,5 |
15 |
40,68 |
31,9 |
5068 |
376,8 |
212,7 |
11,16 |
310,5 |
49,7 |
2,76 |
| 36ДБ1 |
360 |
145 |
7,2 |
12,3 |
18 |
62,60 |
49,1 |
13800 |
766,4 |
434,1 |
14,84 |
627,6 |
86,6 |
3,17 |
| 35ДБ1 |
349 |
127 |
5,8 |
8,5 |
15 |
42,78 |
33,6 |
8540 |
489,4 |
279,4 |
14,13 |
291,5 |
45,9 |
2,61 |
| 40ДБ1 |
399 |
139 |
6,2 |
9,0 |
15 |
50,58 |
39,7 |
13050 |
654,2 |
374,5 |
16,06 |
404,4 |
58,2 |
2,83 |
| 45ДБ1 |
450 |
152 |
7,4 |
11,0 |
15 |
67,05 |
52,6 |
21810 |
969,2 |
556,8 |
18,04 |
646,2 |
85,0 |
3,10 |
| 45ДБ2 |
450,0 |
180,0 |
7,6 |
13,3 |
18 |
82,8 |
65,0 |
28840 |
1280 |
722,0 |
18,7 |
1300 |
144 |
3,96 |
| 30ДШ1 |
300,6 |
201,9 |
9,4 |
16,0 |
18 |
92,6 |
72,7 |
15090 |
1000 |
563,0 |
12,8 |
2200 |
218 |
4,87 |
| 40ДШ1 |
397,6 |
302,0 |
11,5 |
18,7 |
22 |
159,0 |
124,0 |
46330 |
2330 |
1290,0 |
17,1 |
8590 |
569 |
7,36 |
| 50ДШ1 |
496,2 |
303,8 |
14,2 |
21,0 |
26 |
198,0 |
155,0 |
86010 |
3470 |
1950,0 |
20,8 |
9830 |
647 |
7,05 |
