میلگرد مورد نیاز برای ساختمان دو طبقه چقدر است؟
تاریخ به روز رسانی: ۲۵ فروردین ۱۴۰۴
نویسنده: تیم محتوای مدیران آهن
میزان میلگرد مورد نیاز برای یک ساختمان دو طبقه به عوامل مختلفی بستگی دارد، از جمله نوع سازه، نوع خاک، نوع طراحی سازه، و نوع بارگذاری ساختمان. در ساختمان‌های دو طبقه، این مقطع فولادی برای مسلح کردن فونداسیون، تیرها، ستون‌ها، دال‌ها و سقف‌ها استفاده میشود. معمولاً نوع مقاطع فولادی و تعداد آن‌ها طبق محاسبات سازه‌ای مشخص می‌شوند و برای برآورد دقیق میزان آن، بهتر است محاسبات مربوطه توسط متخصصان انجام شود.
برای احداث هر پروژه، صرف نظر از مقیاس آن، انجام محاسبات و برآورد نیازهای پروژه از الزامات کار است. به عبارت دیگر، برنامه ریزی و تهیه مواد و مصالح اولیه مورد نیاز پروژه ها ضرورت دارد. هر چه پروژه بزرگ تر باشد نیاز به برنامه ریزی بهتر و دقیق تری دارد. به این فرایند متره گفته می شود. متره به معنای اندازه‌گیری و محاسبه مقدار مصالح و فعالیت‌های مورد نیاز پروژه است. این فرآیند شامل محاسبه مساحت، حجم، تعداد، و وزن مصالح (مانند بتن، آجر، و غیره)، به همراه تعیین مقادیر کارهای اجرایی است. پروژه های ساختمانی نیز از این قائده مستثنی نیست. آیا می دانید میزان میلگرد مورد نیاز برای ساختمان دو طبقه چقدر است؟ در این مقاله قصد داریم به پاسخ این سوال بپردازیم. با مدیران آهن همراه شوید.
ما در تیم مدیران آهن زاینده رود، پیشرو در زمینه ی تولید، تأمین و توزیع انواع مقاطع فولادی در کشور، با افتخار اعلام می کنیم که انتخاب اول بسیاری از مدیران پروژه های صنعتی و ساختمانی هستیم. آنچه ما را از سایرین متمایز کرده است، کیفیت بی نظیر محصولات، تعهد به تحویل سریع و ارائه خدمات مشاوره تخصصی به مشتریان است. ما با ارائه انواع مقاطع فولادی مطابق با استانداردهای جهانی و قیمت های رقابتی، نیاز مشتریان را به بهترین شکل ممکن برآورده خواهیم کرد. برای کسب اطلاعات بیشتر با ما تماس بگیرید!
اهمیت محاسبه میلگرد مورد نیاز برای ساختمان دو طبقه
محاسبه دقیق میلگرد مورد نیاز برای ساختمان دو طبقه، یا هر نوع ساختمان دیگر مسئله ای حائز اهمیت است. زیرا این مقطع فولادی نقش کلیدی در تأمین استحکام و پایداری سازه دارد. این محاسبات باید با دقت و بر اساس نقشه‌های سازه‌ای و استانداردهای طراحی انجام شود تا ظرفیت باربری ساختمان و مقاومت آن در برابر نیروهای خارجی مانند زلزله و باد تضمین گردد. علاوه بر این، تخمین دقیق این محصول فولادی به بهینه سازی هزینه‌ها کمک می‌کند و از به هدر رفتن مصالح جلوگیری می‌کند. هرگونه کمبود یا مازاد مصالح ساختمانی مورد نیاز سازه ها می‌تواند منجر به افزایش هزینه‌ها، کاهش کیفیت ساخت، یا مشکلات ایمنی در طول عمر سازه شود.
محاسبه میزان میلگرد مورد نیاز برای یک ساختمان دو طبقه شامل بررسی فاکتورهای مختلفی از جمله فونداسیون، اسکلت، سقف، دیوارها و ستون‌ها است. در ادامه روش کلی محاسبه این میلگردها را به اختصار توضیح داده ایم.
الزامات محاسبه میزان میلگرد مورد نیاز برای ساختمان دو طبقه
برای محاسبه میزان میلگرد مورد نیاز برای ساختمان دو طبقه، ابتدا باید نقشه‌های سازه‌ای را به دقت مطالعه کرد. این نقشه‌ها که توسط مهندسان ساختمان و معماران طراحی شده است، شامل اطلاعاتی از قبیل تعداد، قطر، طول و نحوه قرارگیری میلگردها برای هر بخش از سازه هستند. پس از درک کامل نقشه‌ها، فرآیند متره‌کردن با تقسیم بندی سازه به المان‌های مختلف و محاسبه دقیق طول و وزن این مقطع فولادی در هر بخش آغاز میشود. این مرحله جز مراحل پایه‌ای و مهم است و می بایست بادقت انجام شود تا تضمین کننده ی اجرای صحیح سازه و مدیریت بهینه هزینه‌ها باشد. فرایند متره برای محاسبه میزان میلگرد در ساختمان دو طبقه شامل مراحل زیر است:
مطالعه نقشه های سازه ای
در این مرحله نقشه های سازه ای شامل فونداسیون، ستون‌ها، تیرها، سقف‌ها، و دیوارهای برشی بررسی می شود. این نقشه‌ها جزئیات مربوط به تعداد، قطر، طول و نحوه قرارگیری میلگردها را نشان می‌دهند.
تقسیم‌بندی المان‌های سازه‌ای
در این مرحله میلگرد مورد نیاز برای هر بخش از سازه به صورت جداگانه محاسبه می شود.
- فونداسیون: شامل میلگردهای طولی و عرضی و خاموت‌ها
- ستون‌ها: محاسبه میلگردهای طولی و خاموت‌های تقویتی
- تیرها: میلگردهای اصلی و تقویتی (کششی و فشاری) و خاموت‌ها
- سقف‌ها: میلگردهای حرارتی و تقویتی برای دال‌ها یا تیرچه بلوک‌ها
- دیوار برشی (در صورت وجود): میلگردهای عمودی و افقی
تعداد میلگردها
در این مرحله برای هر المان، تعداد مورد نیاز از این مقطع فولادی از روی نقشه تعیین می شود.
- ستون‌ها: تعداد میلگردهای طولی و خاموت‌ها با توجه به ابعاد و فاصله خاموت‌ها تعیین می شود
- تیرها: تعداد میلگردهای کششی، فشاری، و خاموت‌ها بر اساس طول تیر و فواصل استاندارد مشخص می شود
محاسبه وزن میلگرد
وزن میلگرد یکی از ویژگی‌های اساسی در پروژه‌های عمرانی و ساختمانی است که بر مقاومت و استحکام سازه تأثیر می‌گذارد. وزن این مقاطع فولادی به قطر، طول و چگالی مواد تشکیل دهنده آن بستگی دارد. دانستن وزن میلگرد برای برآورد دقیق مصالح، محاسبه هزینه‌ها و اطمینان از توانایی سازه در تحمل بارهای مختلف ضروری است. علاوه بر این، وزن این مقطع فولادی نقش مهمی در حمل و نقل و نصب آن ایفا می‌کند. استفاده از جدول‌های استاندارد و فرمول‌های محاسبه وزن، به مهندسان کمک می‌کند تا در فرآیند طراحی و اجرا به نتایج دقیق‌تری دست یابند.
کنترل و بازبینی
در انتها، با هدف حصول اطمینان از دقت محاسبات و میزان مناسب این محصول فولادی، محاسبات با نقشه‌ها و استانداردها تطابق داده می شود.
در کنار متره، برآورد هم انجام می گیرد. برآورد در واقع قیمت گذاری مصالح به دست آمده از فرایند متره است. از آنجا که یکی از مهم ترین مصالح مورد استفاده در ساختمان سازی، میلگرد است، متره و برآورد آن بسیار اهمیت دارد. این فرآیند به صورت سیستماتیک تضمین می‌کند که تمامی مقادیر دقیقاً مطابق نیاز پروژه محاسبه شده و از هدر رفت منابع جلوگیری میشود.
نحوه محاسبه میزان میلگرد مصرفی در ساختمان دو طبقه
به طور کلی اسکلت ساختمان ها به دو دسته بتنی و فلزی تقسیم می شود. در سازه های بتنی که جز معمول ترین سازه ها در ساختمان سازی هستند از بتن به عنوان مصالح اصلی استفاده می شود. بتن می تواند در مقابل فشار بالا بسیار محکم باشد اما در برابر نیروهای کششی چندان مقاوم نیست. برای حل این مشکل از میلگرد استفاده می شود. بر خلاف بتن، این مقطع فولادی در برابر تنش کششی بسیار مقاوم است در نتیجه استفاده از آن در بتن باعث تقویت مقاومت کششی آن می شود. سوالی که در اینجا مطرح می شود این است که چه میزان میلگرد برای این منظور مورد نیاز است؟ برای محاسبه ی دقیق آن لازم است مقدار مورد نیاز از این مقطع فولادی، برای هر یک از بخش های سازه از جمله فونداسیون، اسکلت ساختمان، سقف، دیوارها و ستون به صورت مجزا محاسبه گردد.
پیشنهاد مطالعه: مقدار میلگرد مصرفی برای یک ساختمان

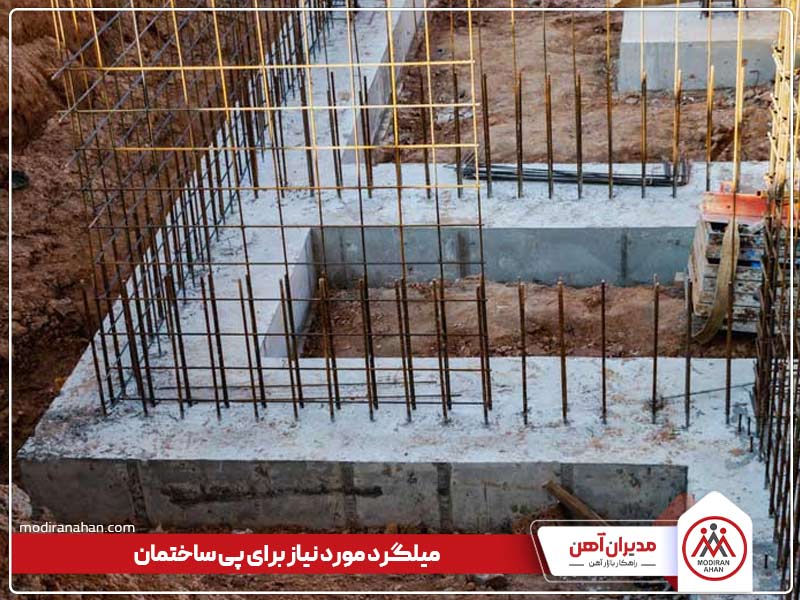

محاسبه میزان میلگرد مورد نیاز با توجه به نقشه فونداسیون ساختمان دو طبقه
تهیه نقشه فونداسیون ساختمان دو طبقه یکی از بخش های حیاتی از طراحی سازه است که نوع، ابعاد و جزئیات آرماتوربندی پی ساختمان را مشخص می‌کند. فونداسیون بار کل ساختمان را به زمین منتقل می‌کند، بنابراین طراحی و اجرای دقیق آن تضمین‌کننده ایمنی و پایداری سازه خواهد بود. نوع فونداسیون (مانند نواری، گسترده یا منفرد) بر اساس شرایط خاک و میزان بار ساختمان انتخاب میشود. میزان میلگرد مورد نیاز در فونداسیون به عواملی مانند ابعاد پی، ضخامت بتن، نوع خاک و بارهای وارده بستگی دارد. نقشه فونداسیون ساختمان دو طبقه می بایست با دقت اجرا شود تا از ترک خوردگی بتن و کاهش استحکام سازه جلوگیری گردد.

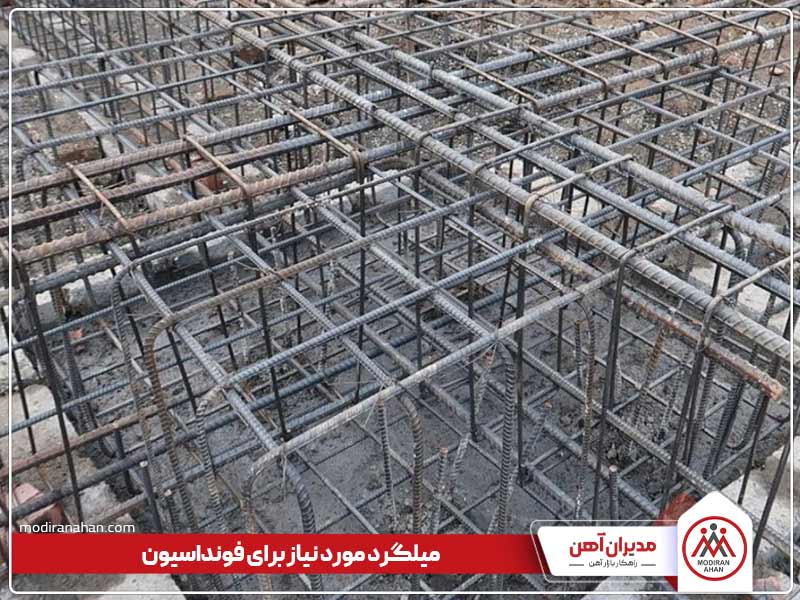

محاسبه میلگرد مورد نیاز فونداسیون
فونداسیون یا پی در پایین ترین قسمت ساختمان قرار دارد و با توجه به اینکه تمام وزن ساختمان روی فونداسیون قرار دارد استحکام آن نقش بسیار مهمی در استحکام کل ساختمان دارد. این نوع مقطع فولادی به کار رفته در فونداسیون به سه دسته تقسیم بندی می شوند. طولی، عرضی و تقویتی. برای محاسبه مقدار میلگرد مورد نیاز در فونداسیون باید هر کدام به صورت جداگانه محاسبه شوند.
- میلگرد طولی در فونداسیون:در طول محور فونداسیون در دو ردیف بالا و پایین اجرا می شوند.
- میلگرد عرضی در فونداسیون: در جهت عرض فونداسیون (عرض) نسبت به میلگردهای طولی که در جهت طول فونداسیون قرار دارند، نصب می‌شوند و معمولاً به عنوان خاموت‌های تقویتی عرضی شناخته می‌شوند و نقش کلیدی در افزایش استحکام فونداسیون دارند.
- میلگرد تقویتی در فونداسیون: با هدف افزایش استحکام، پایداری، و مقاومت فونداسیون در برابر نیروهای مختلف به کار می رود. این نوع مقطع فولادی در بخش هایی از فونداسیون که نیاز به مقاومت بیشتر باشد، نصب میشود و به عنوان مکمل میل گردهای طولی و عرضی، در ایجاد شبکه‌ای مقاوم در برابر فشار و تنش‌ها نقش مهمی ایفا می‌کند.
برای انجام محاسبات مربوط به میلگردهای طولی فونداسیون لازم است که با دو مفهوم کاور و خم آشنایی داشته باشیم.
- کاور: کاور مقدار فاصله ایست که میلگرد طولی از قسمت بیرونی بتن دارد. فاصله ی مذکور به این دلیل است که این مقطع فولادی در معرض هوا و رطوبت قرار نگیرد و دچار خوردگی و زنگ زدگی نشود. مقدار کاور برای شرایط محیطی مختلف متفاوت است و برای به دست آوردن آن می بایست از مبحث نهم مقررات ملی ساختمان کمک گرفت.
- خم: دو سر میلگردهای عرضی و طولی برای گیرایی و اتصال بهتر خم می شود. مقدار این خم نیز از مبحث نهم مقررات ملی ساختمان قابل محاسبه است.
محاسبه میلگردهای طولی فونداسیون
پس از آشنایی با مفهوم خم و کاور می توانیم مقدار میلگردهای مورد نیاز در فونداسیون ساختمان را محاسبه کنیم. برای این کار طول محور طولی را نظر گرفته و دو برابر عدد کاور را از آن کم می کنیم. همچنین دو برابر طول خم را به آن اضافه می کنیم. برای اینکار می توان از فرمول زیر استفاده کرد.
(2*طول کاور – (2*طول خم) + طول محور = طول میلگرد
می توان به عنوان نمونه محاسبات را برای محور A انجام داد.
14.15 = طول محور A
سانتیمتر 15 = خم فونداسیون
سانتیمتر 7 = کاور فونداسیون
(مقدار خم و کاور فونداسیون به صورت تقریبی 15 و 7 سانتیمتر در نظر گرفته شد)
14.31 = 0.15 + 0.15 + 0.07 – 0.07 – 14.15 = طول محور A
طول محور A در این مثال برابر 14.31 متر محاسبه شد. برای سایر محورها (B و C) و همینطور محورهای 1 و 2 و 3 و 4 نیز باید محاسبات انجام شود.
پس از محاسبه طول هر میلگرد باید مشخص شود در هر ردیف بالا و پایین چه تعداد از این مقطع فولادی وجود دارد. برای این کار باید از نقشه مقطع فونداسیون استفاده کرد. این محاسبات می بایست برای تمام محورها انجام شود. بعد از اینکه مقطع میلگرد مشخص شد (به عنوان مثال 20) از جدول اشتال برای به دست آوردن وزن آن استفاده می شود.
محاسبه میلگرد عرضی فونداسیون
برای محاسبه میزان میلگرد عرضی فونداسیون مانند روش قبل عمل می کنیم. ابتدا عرض محور را محاسبه کرده سپس دو برابر عدد کاور را از آن کم و دو برابر عدد خم را به آن اضافه می کنیم. به این ترتیب طول یک عدد از این مقطع فولادی که به صورت عرضی در فونداسیون قرار می گیرد به دست می آید.
برای مثال چنانچه عرض محور 80 سانتیمتر باشد با توجه به فرمول طول میلگرد عرضی به صورت زیر به دست می آید.
متر 0.96 = 0.15 + 0.15 + 0.07 – 0.07 – 0.8 = L
با لحاظ 15 سانتیمتر کاور و 7 سانیتمتر خم، طول آن 96 سانتیمتر به دست آمد.
برای محاسبه تعداد میلگردهای عرضی باید طول قسمت هایی که این مقطع فولادی در آن نصب می شود را به فاصله مقاطع فولادی عرضی تقسیم کرد. این فاصله در نقشه های فونداسیون قید می شود.
پس از تقسیم طول به فاصله، تعداد این مقطع فولادی در هر قسمت محاسبه می شود. از آنجا مقاطع فولادی مذکور در هر دو ردیف بالا و پایین اجرا می شوند، برای به دست آوردن عدد نهایی، تعداد آن ها ضرب در 2 می شود.
به این ترتیب با دانستن سایز این محصول فولادی که در نقشه ها ذکر شده است و به کمک جدول اشتال می توان وزن آن را محاسبه کرد.
محاسبه میلگرد تقویتی فونداسیون
گاهی برای تقویت فونداسیون از میلگردهای تقویتی در ردیف بالا یا پایین با طول مشخص استفاده میشود. این نوع مقاطع فولادی در پلان مشخص شده اند و بدون خم هستند. برای محاسبه کافیست تعداد و طول آن ها در نظرگرفته شود.
تعداد میلگرد در هر ستون ساختمان دو طبقه چقدر است؟
به طور کلی، ستون‌ها با ترکیبی از میلگردهای طولی و خاموت‌ها تقویت می‌شوند تا استحکام لازم برای تحمل بارهای وارده را فراهم کنند. تعداد این مقطع فولادی در ستون بتنی دو طبقه به عوامل متعددی بستگی دارد که در ادامه به معرفی آن ها پرداخته ایم.
- طراحی سازه و نقشه مهندسی: نقشه‌های تهیه شده توسط مهندس سازه تعیین کننده تعداد و قطر این مقاطع فولادی هستند. این نقشه‌ها بر اساس بارگذاری‌ها، ارتفاع طبقات، نوع خاک، و مقررات ساختمانی منطقه تهیه می‌شوند.
- ابعاد ستون: ستون‌های بزرگ‌تر معمولاً به تعداد بیشتری از این مقطع فولادی نیاز دارند.
- نوع میلگرد: قطر یا سایز مقطع فولادی استفاده شده (مثلاً 12، 14، 16 میلی‌متر) نیز تعیین کننده ی تعداد میلگرد مورد نیاز برای ستون ها در ساختمان دو طبقه است.
- نوع ساختمان: با توجه به نوع کاربری ساختمان (مسکونی، تجاری، صنعتی) و نیاز به تقویت ستون‌ها، مشخص کننده ی تعداد میلگرد در هر ستون ساختمان دو طبقه است.
محاسبات تقریبی میلگرد مورد نیاز ساختمان
استفاده از محاسبات سرانگشتی یکی دیگر از روش های تخمین حدود 90 درصدی مصالح مورد نیاز ساختمان است. بر اساس تجربه و نظر متخصصین حوزه ساختمان سازی، می توان بر مبنای مساحت زیر بنای ساختمان، مقدار مورد نیاز از این مقطع فولادی را محاسبه کرد. این اعداد هر چند تقریبی هستند اما برای تخمین و آنالیز سریع قراردادها و برآوردهای اولیه می توانند بسیار سودمند باشند.
محاسبه تقریبی میلگرد مورد نیاز در ستون
میزان آرماتورهای مورد نیاز در ستون ها، با توجه به نوع ستون مناسب برای ساختمان دو طبقه محاسبه می شود که تقریبا بین 12 تا 18 کیلوگرم بر مترمربع زیر بنا برآورد می شود.
محاسبه تقریبی آرماتور مورد نیاز در سقف
مقدار آرماتور مورد نیاز برای سقف با توجه به نوع سقف و اینکه از جنس تیرچه بتنی یا دال دو پوش باشد، متفاوت است. در سقف های دال بتنی 10 تا 16 کیلوگرم از این مقطع فولادی برای هر مترمربع لازم است. برای تیرچه ها، 5 تا 7 کیلوگرم در هر مترمربع از این مقطع فولادی لازم است. (دال بتنی یک المان سازه‌ای تخت و افقی است که معمولاً از بتن مسلح ساخته میشود و برای انتقال بارهای عمودی به تیرها، ستون‌ها یا دیوارهای باربر به کار می‌رود.)
محاسبه تقریبی میلگرد مورد نیاز یک ساختمان دو طبقه
با توجه به مواردی که ذکر شد، در یک سازه بتنی با سازه های بتن آرمه و تیرچه بلوک بین 40 تا 53 کیلوگرم آرماتور برای هر مترمربع لازم است. به عنوان مثال یک ساختمان دو طبقه با 200 متر زیر بنا بین 8000 تا 10600 کیلوگرم از این مقطع فولادی نیاز دارد.
باید به این نکته توجه کرد که دقیق ترین روش متره بر مبنای نقشه های سازه است و روش های تقریبی تنها برای به دست آوردن حدود آهن آلات مورد نیاز پروژه است.
کلام پایانی: محاسبه میلگرد ساختمان دو طبقه
در این مقاله به ذکر نحوه ی محاسبه میزان میلگرد مورد نیاز برای یک ساختمان دو طبقه پرداختیم و گفتیم عواملی مانند نوع طراحی سازه، ابعاد ستون‌ها، تیرها و سقف، و همچنین نوع خاک و شرایط زمین در محاسبه میزان مورد نیاز از این مقطع فولادی تاثیرگذار است. به طور معمول، میلگردها در ستون‌ها، تیرها، و دال‌های بتنی به کار می‌روند و ترکیب مناسب آن ها باعث افزایش استحکام و دوام ساختمان میشود. محاسبه دقیق مقدار این مقطع فولادی بر اساس نقشه‌های مهندسی و مطابق با آیین‌نامه‌های ساختمانی انجام میشود. پس از اینکه مقدار میلگرد مورد نیاز برای پروژه مورد محاسبه قرار گرفت، به منظور برآورد قیمت تمام شده می بایست قیمت روز این مقطع فولادی را بدانید. با توجه به نوسات روزانه قیمت مقاطع فولادی، استعلام قیمت از متخصصان و توزیع کنندگان معتبر امری ضروری است. ما در مجموعه ی مدیران آهن زاینده رود با سال ها تجربه در زمینه ی تامین و توزیع محصولات فولادی از جمله میلگرد، آماده ارائه ی خدمات و مشاوره های تخصصی در زمینه انواع مقاطع فولادی به مشتریان هستیم. به منظور استعلام قیمت روز انواع مقاطع فولادی و اطلاع از موجودی انبار می توانید از طریق لینکی که در ادامه مشاهده می کنید با کارشناسان ما در ارتباط باشید.
