8 راه برای تشخیص سایز میلگرد

تشخیص سایز میلگرد یکی از مسائلی است که مهندسان و خریداران میلگرد در محل پروژه، کارگاه یا انبار با آن درگیر هستند. مهمترین مشخصه‌ای که در زمان خرید میلگرد باید به آن توجه کنید، سایز میلگرد است. اما آیا می‌دانید چگونه می‌توان سایز میلگرد را اندازه‌گیری کرد؟ به منظور انجام این فرآیند، روش‌های مختلفی وجود دارند. بازدید چشمی، استفاده از شابلون، استفاده از ابزارهای اندازه‌گیری مانند کولیس و یا حتی راه‌حل‌های ابداعی مانند استفاده از نخ و آچار فرانسه از جمله روش‌های اندازه‌گیری سایز میلگرد به شمار می‌روند. در این مقاله قصد داریم تمامی روش‌های اندازه‌گیری سایز میلگرد را بررسی کنیم. با ما تا انتهای این مقاله همراه باشید.

انواع روش های تشخیص سایز میلگرد

یکی از مسائل و دغدغه‌های مهندسین عمران و پیمانکاران در کارگاه‌ها، تشخیص سایز میلگرد است. معمولا تشخیص سایز میلگرد کار سخت و دشواری نیست، اما اگر چندین سایز نزدیک بهم داخل کارگاه وجود داشته باشند، ممکن است در تشخیص سایز صحیح و مورد نیاز خود، دچار اشتباه شوید.

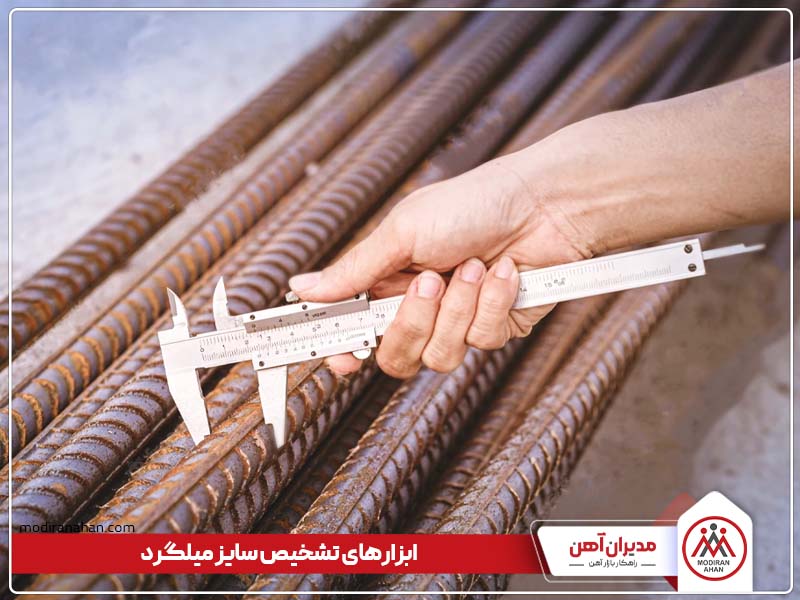

یکی از پرکاربردترین مقاطع فولادی در صنعت ساختمان‌سازی در سازه‌های بتن آرمه، میلگرد است. میلگرد دارای مقادیر دقیق سایز و وزن است. این مقادیر در تعیین قیمت نهایی میلگرد موثرند. روش‌های مختلفی برای اندازه‌گیری سایز میلگرد مورد استفاده قرار می‌گیرند. ابزارهای مختلفی نظیر شابلون یا گیج سایز میلگرد، کولیس، ترازو، آچار فرانسه، کنترل چشمی و غیره می‌توانند در شناسایی دقیق سایز میلگرد مورد استفاده قرار گیرند.

تشخیص سایز میلگرد با کنترل چشمی

یکی از متداول‌ترین و ساده‌ترین راه‌هایی که برای مشخص کردن سایز میلگرد به کار برده می‌شود، کنترل چشمی است. افرادی که سال‌هاست با میلگرد سر و کار دارند، ممکن است بتوانند تنها با یک نگاه سطحی، سایز میلگرد را تشخیص دهند. البته این روش احتمال بالای خطا، توصیه نمی‌شود.

در برخی از موارد در کارخانه و انبارهایی که تعداد زیادی میلگرد روی هم انبار می‌شوند، برای مشخص کردن سایز میلگرد از رنگ کردن مقطع آن نیز استفاده می‌کنند. به این ترتیب، تنها با یک نگاه به مقطع میلگرد و بر حسب رنگ آن، می‌توان تشخیص داد که میلگرد از چه سایزی برخوردار است. اما در محل کارگاه که میلگردها برش داده می‌شوند، مقطع آن‌ها فاقد هر گونه رنگ است و به این ترتیب، بهتر است از ابزارها و وسایلی که در قسمت بعدی برای تعیین سایز میلگرد معرفی می‌شوند، استفاده کرد.

تشخیص سایز میلگرد با انگشتان دست

برخی از مهندسان ناظر، از قبل بند انگشتان خود را اندازه‌گیری کرده‌اند و با قرار دادن بند انگشت خود روی میلگرد، می‌توانند سایز میلگرد مورد نظر خود را تشخیص دهند. البته باید توجه داشت که تشخیص میلگرد 18 و 20 که از تفاوت 2 میلی‌متری با یکدیگر برخوردارند، از طریق بند انگشت کار ساده‌ای نیست.

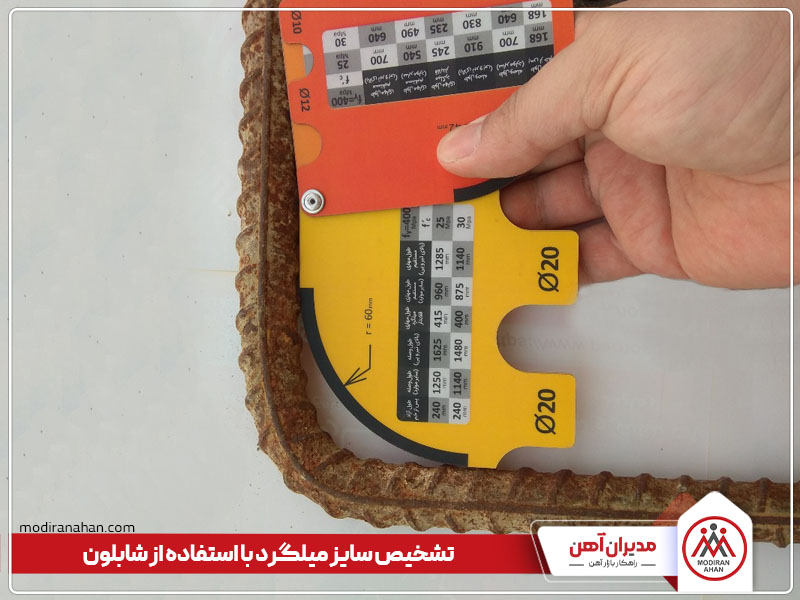

تشخیص سایز میلگرد با استفاده از شابلون

یک روش ابتکاری بین معماران و مهندسین ناظر، استفاده از شابلون است. عموما مهندسین ناظر، شابلون‌های آماده‌ای را همراه خود دارند که اندازه میلگرد‌های متفاوت در آن موجود است. استفاده از این شابلون‌ها، کار را به مراتب دقیق‌تر و ساده‌تر می‌کند. بعضی از مهندسین، این شابلون‌ها را  از فیلم‌های رادیولوژی، ورق‌های نازک کانال کولر و یا حتی روبان درست می‌کنند.

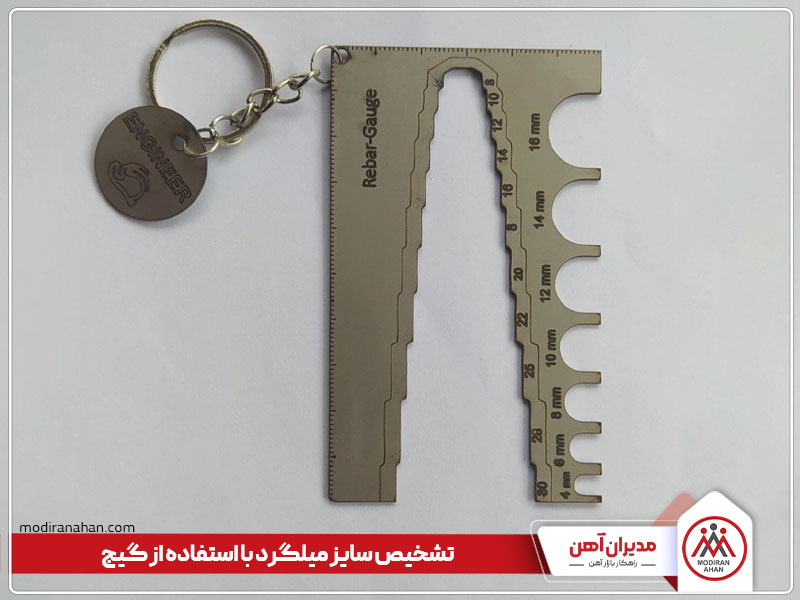

تشخیص سایز میلگرد با استفاده از گیج اندازه گیری

حالت خاصی از شابلون وجود دارد که از جنس فولاد زنگ نزن است و به گیج اندازه‌گیری سایز میلگرد معروف است. این وسیله از قابلیت تشخیص میلگردهای آجدار با قطر 12 الی 28 برخوردار است. این محصول، علاوه بر اینکه کارکرد را راحتر و سریعتر می‌کند، به مرور باعث افزایش دقیق در تعیین سایز میلگرد به صورت چشمی می‌شود.

گیج اندازه گیری میلگرد چیست؟

تعیین سایز میلگرد با وزن کردن میلگرد با استفاده از ترازو

در این روش، ابتدا میلگرد آجدار و میلگرد ساده را با طول‌های مختلف وزن می‌کنند. سپس از طریق وزن بدست آمده، قطر میلگرد را محاسبه می‌نمایند. البته این روش برای زمانی که آرماتورها بسته شده‌اند، دیگر کارایی ندارد. وزن کردن میلگرد با استفاده از ترازو نسبت به کنترل چشمی بسیار دقیق‌تر است.

   1000/ 3.14 * (وزن مخصوص) 7.8 * (mm)طول * (mm) شعاع * (mm) شعاع = وزن میلگرد

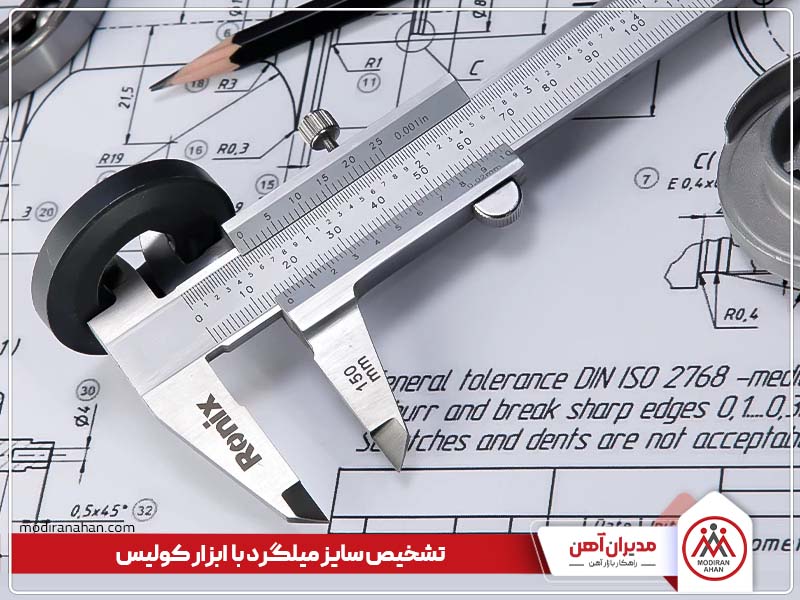

تشخیص سایز میلگرد با ابزار اندازه گیری کولیس calipers

کولیس یکی از ابزارهای مهندسی است که کاربردهای مختلفی در زمینه صنعت دارد. از دقیق‌ترین روش‌ها برای تشخیص سایز میلگرد، استفاده از ابزار کولیس است. ابتدا محصول را در دهانه یا فک کولیس قرار داده، غلاف را پیچانده تا فک‌ها به یکدیگر نزدیک شوند. سپس باید قسمت اعداد را از روی خط کش و قسمت اعشار را از روی غلاف خواند. در هنگام اندازه‌گیری میلگرد آجدار به روش کولیس باید قطر اسمی، قطر زمینه و قطر خارجی میلگرد را مورد بررسی قرار داد.

تشخیص سایز با استفاده از ریسمان

ریسمان بنایی نیز یکی از ابزارهای موجود در پروژه‌های ساختمان‌سازی است. به این صورت که ریسمان را دور میلگرد مدنظر پیچانده و از طریق اندازه حاصل از آن، می‌توان محیط میلگرد را محاسبه نموده و سپس به قطر آن پی برد. این روش، یکی از کم دردسرترین، دقیق‌ترین و راحت‌ترین روش‌ها است.

تشخیص سایز با استفاده از آچار فرانسه

استفاده از آچار فرانسه در اندازه‌گیری میلگرد، تقریبا دقیق است. به شرطی که آچار فرانسه مدرج استفاده شود که سایزهای مشخص با آن اندازه‌گیری شده و همان مقادیر، معیاری برای تشخیص سایز بقیه میلگرد‌ها است.

کلام آخر

در این مقاله با انواع روش‌های تشخیص سایز میلگرد آشنا شدیم. لازم است به این نکته توجه داشته باشید که در آرماتوربندی تا آنجایی که ممکن است از سایزهای متوالی میلگرد استفاده نشود. چون با توجه به اختلاف میلی‌متری محصولات، میزان خطای انسانی نیز افزایش می‌یابد. شما عزیزان می‌توانید در سایت مدیران آهن در صفحه قیمت میلگرد، سایز میلگرد مورد نظر خود را انتخاب، قیمت آن را استعلام و سپس برای اخذ مشاوره رایگان و خرید با ما از طریق شماره تلفن 03134155 تماس حاصل فرمایید. کارشناسان ما همواره آماده پاسخگویی به شما مشتریان گرامی هستند.
