ورق گالوانیزه ذوزنقه چیست؟ مشخصات فنی و فرآیند تولید
تاریخ به روز رسانی: ۱۴ آبان ۱۴۰۳
نویسنده: تیم محتوای مدیران آهن
ورق گالوانیزه ذوزنقه، شکل خاصی از ورق گالوانیزه است. در این نوع ورق فرمینگ، موج‌های مربعی‌شکل در عرض ورق ایجاد می‌گردد و به طور معمول هر متر از این محصول، حدود شش موج دارد. علاوه بر این، هیچ محدودیتی در تولید ورق گالوانیزه ذوزنقه‌ای با ابعاد متنوع وجود ندارد و مشتری می‌تواند ابعاد مورد نظر خود را سفارش دهد. نمای ورق گالوانیزه ذوزنقه نه تنها چشم‌نواز است، بلکه عمدتا برای بهبود خواص فیزیکی ساختمان استفاده می‌شود. در این مقاله، قصد داریم به سوال شما عزیزان مبنی بر ورق گالوانیزه ذوزنقه چیست، پاسخ مناسبی ارائه دهیم و به طور اختصاصی مشخصات ورق گالوانیزه ذوزنقه، ویژگی‌ها، فرآیند تولید و مصارف این نوع ورق را مورد بررسی قرار دهیم. با ما تا پایان این مقاله همراه باشید.

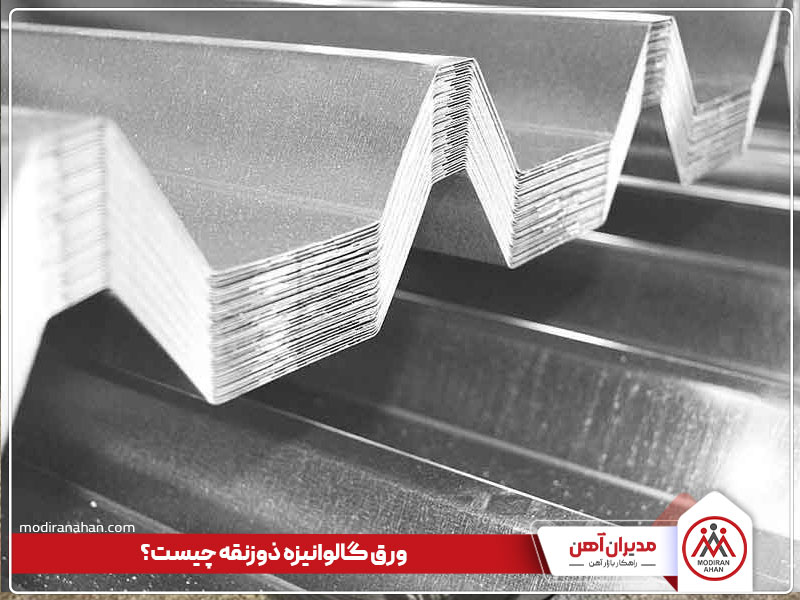

ورق گالوانیزه ذوزنقه چیست؟
ورق گالوانیزه ذوزنقه یا کرکره ذوزنقه، در واقع فرمینگ خاصی از ورق گالوانیزه است. این ورق کاملا مشابه ورق کرکره سینوسی است اما در ظاهر و مقاومت با ورق کرکره ذوزنقه‌ای متفاوت است. کرکره گالوانیزه ذوزنقه، کاربردهای متنوعی دارد که از آن جمله می‌توان به پوشش سقف‌های شیروانی به عنوان پرکاربردترین حالت و یا استفاده به عنوان حصار دور زمین یا ساختمان (در حال احداث) اشاره کرد.

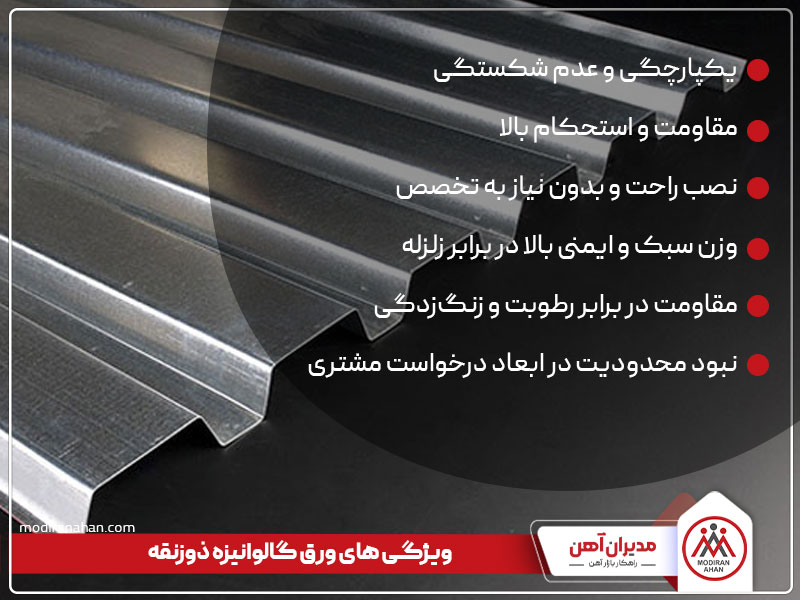

ویژگی های ورق گالوانیزه ذوزنقه‌ای
ورق گالوانیزه ذوزنقه‌ای از ویژگی‌های خاصی برخوردار است که آن را از سایر ورق‌های گالوانیزه طرح‌دار متمایز می‌کند. این خصوصیات شامل موارد زیر است:
- یکپارچگی و عدم شکستگی
- مقاومت و استحکام بالا
- نصب راحت و بدون نیاز به تخصص
- وزن سبک و ایمنی بالا در برابر زلزله
- مقاومت در برابر رطوبت و زنگ‌زدگی
- نبود محدودیت در ابعاد درخواست مشتری
- قیمت مناسب
- طول عمر بالا
- مونتاژ آسان
موارد مصرف ورق گالوانیزه ذوزنقه‌ای
ورق گالوانیزه ذوزنقه با توجه به ظاهر زیبا و ویژگی‌هایی که دارد، از مصارف مختلفی در صنایع برخوردار است:
- پوشش سقف و دیوارهای جانبی ساختمان‌ها و سطوح خارجی خانه‌های کوچک متحرک
- سرپناه برای محصولات، پناهگاه سایه و پارکینگ‌ها
- جداسازی مرز زمین، تفکیک مناطق برای بازسازی مغازه‌ها و مناطق ساختمانی
- استفاده در ساندویچ پانل سقفی
- حصارکشی ساختمان در حال احداث
آشنایی با کاربردهای ورق ذوزنقه گالوانیزه
مشخصات فنی ورق گالوانیزه ذوزنقه
ورق گالوانیزه ذوزنقه به طور کلی در ابعاد درخواستی مشتری در ضخامت 0.30 الی 2 میلی‌متر و عرض 100 و 1250 سامتی‌متر تولید و عرضه می‌گردد. در جدول زیر استانداردها، طرح‌ها، ضخامت و وزن ورق گالوانیزه ذوزنقه را مورد بررسی قرار دادیم:
|
استاندارد ورق گالوانیزه ذوزنقه |
طرح ورق گالوانیزه ذوزنقه |
ضخامت ورق گالوانیزه ذوزنقه mm |
وزن ورق گالوانیزه ذوزنقه kg/m2 |
|
EPS 20/125 |
|
0.50 – 0.70 – 0.80 – 1.00 |
1.70 – 2.34 – 2.70 – 3.35 |
|
EPS 19/105 |
|
0.56 – 0.63 – 0.75 – 0.88 – 1.00 |
5.23 – 5.88 – 7.00 – 8.21 – 9.34 |
|
EPS 18/76 |
|
0.70 – 0.75 – 0.88 – 1.00 |
6.58 – 7.05 – 8.27 – 9.40 |
|
EPS 35/207 AK |
|
0.63 – 0.75 – 0.88 – 1.00 |
4.90 – 5.70 – 6.90 – 7.90 |
|
EPS A55 P600 |
|
0.70 – 0.80 – 1.00 – 1.25 |
9.16 – 10.47 – 13.08 – 16.35 |
|
EPS 18/76 AK |
|
0.50 – 0.60 – 0.70 – 0.80 – 1.00 |
1.64 – 1.97 – 2.24 – 2.56 – 3.21 |
|
EPS 18/76 |
|
0.50 – 0.60 – 0.70 – 0.80 – 1.00 |
1.64 – 1.97 – 2.24 – 2.56 – 3.21 |
|
EPS 29/124 |
|
0.50 – 0.60 – 0.70 – 0.80 – 1.00 |
1.77 – 2.12 – 2.41 – 2.76 – 3.45 |
|
EPS 20/125 |
|
0.60 – 0.75 |
5.95 – 7.45 |
|
EPS 27/111 |
|
0.70 – 0.75 – 0.88 – 1.00 |
7.00 – 7.50 – 0.88 -1.00 |
|
EPS 40/183 AK |
|
0.63 – 0.75 – 0.88 – 1.00 |
6.05 – 7.20 – 8.50 – 9.60 |
|
EPS A75 P570 |
|
0.60 – 0.70 – 0.80 – 1.00 – 1.20 |
8.26 – 9.64 – 11.02 – 13.77 -16.53 |
|
EPS 27/111 Ak |
|
0.70 – 0.80 – 1.00 |
2.71 – 3.09 – 3.86 |
|
EPS 27/111 |
|
0.70 – 0.80 – 1.00 |
2.39 – 2.73 – 3.41 |
|
EPS 30/200 |
|
0.50 – 0.70 – 0.80 – 1.00 |
1.70 – 2.34 -2.70 – 3.35 |
|
EPS 42/160 |
|
0.70 – 0.75 – 0.88 – 1.00 |
7.29 – 7.81 – 6.16 – 10.40 |
|
EPS 89/305 Ak |
|
0.75 – 0.88 – 1.00 – 1.25 |
7.20 – 8.40 – 9.60 – 12.00 |
|
EPS 30/220 |
|
0.56 – 0.63 – 0.75 – 0.88 – 1.00 |
4.99 – 5.62 – 6.69 – 7.84 -8.91 |
|
EPS 150/280 |
|
0.75 – 0.88 – 1.00 – 1.13 – 1.25 – 1.50 |
10.70 – 12.60 -14.30 – 17.90 – 21.50 |
|
EPS 160/250 |
|
0.75 – 0.88 – 1.00 – 1.13 – 1.25 – 1.50 |
12.10 – 14.20 – 16.10 – 18.20 -20.10 - 24.20 |
|
EPS 165/250 |
|
0.75 – 0.88 – 1.00 – 1.13 – 1.25 – 1.50 |
12.00 – 14.10 – 16.00 – 18.10 – 20.10 – 24.10 |
مشخصات مکانیکی ورق گالوانیزه ذوزنقه
برای ارزیابی ویژگی‌های مکانیکی ورق، آزمایش کشش تک‌محوری روی ورق انجام می‌شود. این آزمایش به شناسایی ویژگی‌های مکانیکی مهم برای فرآیند فرم‌دهی کمک می‌کند که شامل موارد زیر است:
- استحکام تسلیم
- استحکام کششی
- افزایش طول کل
- ازدیاد طول یکنواخت
- افزایش طول نقطه مستقیم
- نسبت کرنش مومسان
- ضریب حساسیت به نرخ کرنش
این آزمایش بر اساس استانداردهای مختلف مانند DIN و ASTM کنترل می‌شود. به منظور کاهش خطا، از دستگاه‌های کشش اتوماتیک و محاسبات کامپیوتری استفاده می‌کنند. آزمایش‌های ارزیابی شکل‌پذیری در فرآیندهای خمشی به دو دسته ساده و اتساعی تقسیم می‌شوند. در آزمایش خمش ساده، برای ورق‌های با ضخامت کم، ورق بین دو گیره و قالب خم قرار گرفته و با چکش چوبی خم می‌شود. اگر ورق بدون ترک تا 180 درجه خم شود، آزمایش با قالب کوچک‌تری ادامه می‌یابد.
در خمش اتساعی، تسمه‌ای از ورق بین دو قسمت قالب قرار می‌گیرد و با پانچ مخروطی خم و کشیده می‌شود. معیار خم‌پذیری، میزان جابجایی پانچ تا اولین ترک است. در نهایت، برای محصولاتی که باید فرم گرفته شوند، انعطاف‌پذیری پوشش علاوه بر لایه زیرین اهمیت دارد، زیرا لایه آلیاژی سخت ممکن است فرم‌دهی ورق را کاهش دهد.

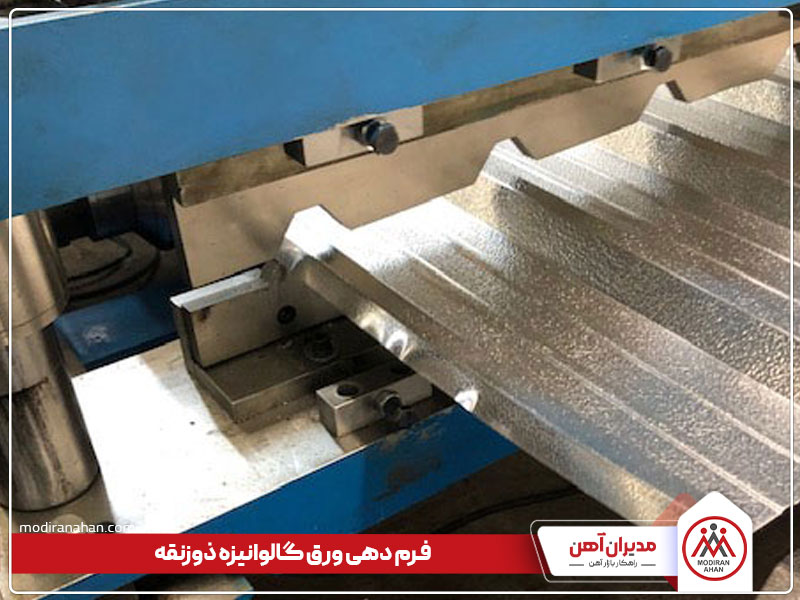

فرآیند فرم دهی ورق گالوانیزه ذوزنقه
در شرایط تولید ورق گالوانیزه ذوزنقه با شکل‌های پیچیده، غالبا چندین فرآیند برای رسیدن به شکل نهایی لازم است. بیشترین فرآیندهای فرم‌دهی مورد استفاده در صنعت، شامل خمش و کشش عمیق است. ورق‌های فولادی گالوانیزه گرم به دلیل برخورداری از مقاومت عالی در برابر خوردگی، دارای کاربرد وسیعی در صنعت هستند.
لازم است بدانید؛ از آنجا که ورق فولادی گالوانیزه ذوزنقه در فرآیندهای فرم‌دهی در معرض تغییر شکل زیادی قرار می‌گیرد، بنابراین انعطاف‌پذیری پوشش علاوه بر انعطاف‌پذیری زیر لایه، از اهمیت بسیاری برخوردار است، زیرا وجود یک لایه آلیاژی شکننده و نامناسب روی زیر لایه فولادی، می‌تواند باعث کاهش شکل‌پذیری ورق و بلااستفاده شدن آن گردد.
محاسبه وزن ورق گالوانیزه ذوزنقه
ورق گالوانیزه با لایه‌ای از zn پوشش داده می‌شود. چگالی آهن 7.874 و چگالی روی 7.133 گرم بر سانتی‌متر مکعب است. وزن ورق گالوانیزه ذوزنقه‌ای مانند وزن ورق‌های گالوانیزه محاسبه می‌گردد. این ورق‌ها دارای عرض ثابتی هستند، ولی از نظر طولی می‌توانند متغیر باشند. در زیر فرمول محاسبه وزن ورق گالوانیزه بر اساس طول، عرض، ضخامت، چگالی و همچنین جدول وزن ورق گالوانیزه آورده شده است:
چگال ورق (گرم بر سانتی‌متر مکعب) * ضخامت ورق گالوانیزه (mm) * عرض ورق (mm) * طول ورق (mm) = وزن ورق گالوانیزه
|
طول (متر) |
عرض (متر) |
ضخامت (میلی‌متر) |
وزن تقریبی (کیلوگرم) |
|
2 |
1 |
0.5 |
8 |
|
2 |
1 |
0.7 |
11 |
|
2 |
1 |
1 |
16 |
|
2 |
1 |
1.5 |
24 |
|
2 |
1 |
2 |
32 |
|
2.5 |
1.25 |
0.5 |
13 |
|
2.5 |
1.25 |
1 |
25 |
|
2.5 |
1.25 |
1.25 |
31 |
|
2.5 |
1.25 |
1.5 |
37 |
|
6 |
1 |
0.5 |
24 |
*توجه: مقادیر بدست آمده برای وزن، تقریبی است.
کلام آخر
در این مقاله به بررسی ورق گالوانیزه ذوزنقه پرداختیم. مشخصات ورق گالوانیزه ذوزنقه، فرآیند فرم‌دهی، استاندارد و وزن ورق گالوانیزه ذوزنقه را بررسی کردیم. قیمت ورق گالوانیزه ذوزنقه با توجه به رنگ و ابعاد آن متفاوت است. مدیران آهن زاینده‌رود از جمله شرکت‌های بازرگانی است که انواع ورق رنگی، گالوانیزه، سیاه، آلیاژی و غیره را طبق درخواست مشتری، تامین و عرضه می‌کند. به منظور دریافت مشاوره رایگان، اطلاع از قیمت ورق گالوانیزه ذوزنقه و خرید آن می‌توانید با شماره تلفن 03134155 تماس حاصل فرمایید.کارشناسان ما همواره آماده پاسخگویی به شما مشتریان گرامی هستند.
