آشنایی با گیج اندازه گیری ضخامت ورق
تاریخ به روز رسانی: ۲۹ آبان ۱۴۰۳
نویسنده: تیم محتوای مدیران آهن
برای بیان ضخامت ورقهای فلزی از یک سیستم قدیمی به نام گیج استفاده میشود. گیج واحدی ست مستقل از سیستمهای اندازهگیری مرسوم و متریک که برای تبدیل آن به میلیمتر یا اینج باید بر هر نوع فلز از جدول تبدیل مربوط به آن استفاده کرد. در این مقاله ضمن معرفی گیج، جداول تبدیل برای فلزات مختلف ارائه شدهاست.
گیج اندازه گیری ضخامت ورق چیست؟
ورقهای فلزی، پرکاربردترین محصول در صنعت فولاد به حساب میآیند که در ضخامتهای مختلفی تولید و به بازار ارائه میشوند؛ برای استفاده از این محصول کاربردی، نیاز است مشخصات اصلی و کلیدی آن که ضخامت و وزن میباشد را بدانیم زیرا ضخامت و وزن تأثیر مستقیمی بر کاربرد ورق فلزی دارد. برای مشاهده اطلاعات بیشتر راجب به ورق های فلزی میتوانید به مقاله مختص آن مراجعه کنید و برای آشنایی با نحوه اندازهگیری ضخامتورق به کمک گیج، ادامه متن همین مقاله را مطالعه نمایید.
برای کسانی که با ورقهای فلزی سر و کار دارند عبارت گیج (Gauge) یک عبارت آشناست. هر چند برخی افراد ممکن است مفهوم آن را درک نکرده باشند و به عنوان مثال هنگامی که گفته میشود فولاد گیج 18 متوجه منظور آن نشوند. در این مقاله ما تلاش میکنیم سیستم گیج را به خوبی تشریح و جداول مربوط به آن را ارائه کنیم.
تاریخچه ی سیستم گیج
سیستم گیج پیشینهی بسیار طولانی در صنعت تولید فولاد دارد. احتمالا این سیستم نخستین بار در انگلستان برای ساخت سیم، پیش از آنکه سیستمهای اندازهگیری استاندارد و متریک به وجود بیایند کاربرد داشتهاست. در آن زمان از شاخصهایی برای انداز گیری قطر سیمهایی که تحت کشش قرار داشتند استفاده میشده. پس از آن این روش برای اندازهگیری ضخامت ورق و قطر سیمها مرسوم میشود.

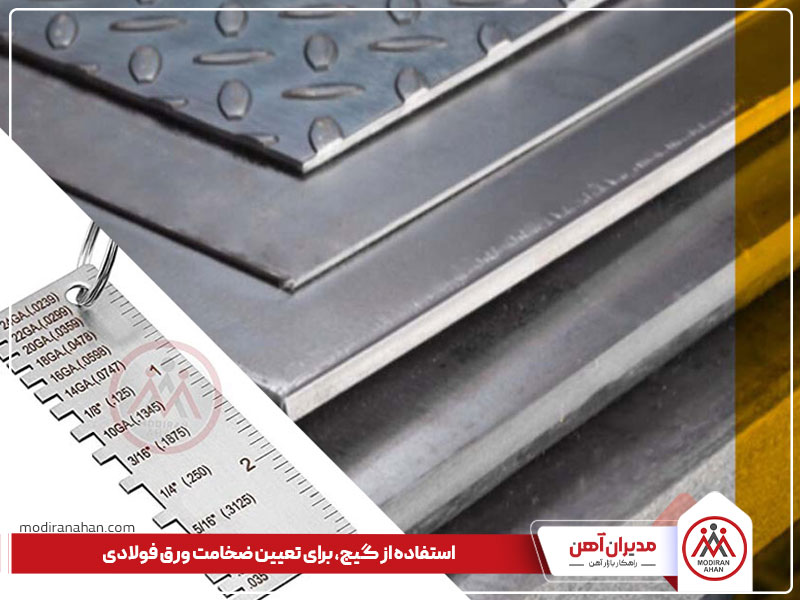

نحوه استفاده از گیج ورق فولادی
از گیج برای مشخصکردن ضخامت ورقهای فلزی استفاده میشود. گیج یک استاندارد یا سیستم متریک نیست و مقادیر آن مستقل از سایر سیستمهای اندازهگیری ست. برای تعیین ضخامت ورق به کمک گیج از جداول تبدیل استفاده میشود. این جداول به ازای هر مقدار گیج، ضخامت ورق بر حسب میلیمتر یا اینچ را مشخص میکند. برای مثال فولاد گیج 18 نشاندهنده ورق فولادی ست که ضخامت 0.0478 اینچ یا 1.214 میلیمتر دارد. در اینجا عدد 18 هیچ ارتباطی با ضخامت واقعی ورق ندارد.
امروزه از سیستمهای گیج متفاوتی برای انواع مختلف فلز استفاده میشود. به عنوان مثال فولاد کربنی، گیج 18 نشاندهنده ضخامت 0.0478 است ولی در مورد آلومینیوم گیج 18 نشاندهنده ضخامت 0.0403 اینچ است.
جدول گیج انواع ورق فلزی
در ادامه جداول تبدیل گیج به میلیمتر و اینچ برای فلزات مختلف قابل مشاهده است.
جدول تبدیل گیج برای فولاد کربنی
جدول تبدیل گیج برای فولاد کربنی |
||
گیج |
اینچ |
میلیمتر |
شماره |
- |
- |
7 |
0.1793 |
4.554 |
8 |
0.1644 |
4.175 |
9 |
0.1495 |
3.797 |
10 |
0.1345 |
3.416 |
11 |
0.1196 |
3.038 |
12 |
0.1046 |
2.656 |
14 |
0.0747 |
1.897 |
16 |
0.0598 |
1.518 |
18 |
0.0478 |
1.214 |
20 |
0.0359 |
0.911 |
22 |
0.0299 |
0.759 |
24 |
0.0239 |
0.607 |
26 |
0.0179 |
0.454 |
28 |
0.0149 |
0.378 |
جدول تبدیل گیج برای آلومینیوم
جدول تبدیل گیج برای آلومینیوم |
||
گیج |
اینچ |
میلیمتر |
شماره |
- |
- |
7 |
0.1443 |
3.665 |
8 |
0.1285 |
3.264 |
9 |
0.1144 |
2.906 |
10 |
0.1019 |
2.588 |
11 |
0.09074 |
2.305 |
12 |
0.08081 |
2.053 |
14 |
0.06408 |
1.628 |
16 |
0.05082 |
1.291 |
18 |
0.0403 |
1.024 |
20 |
0.03196 |
0.812 |
22 |
0.02535 |
0.644 |
24 |
0.0201 |
0.511 |
26 |
0.01594 |
0.405 |
28 |
0.01264 |
0.321 |
30 |
0.01003 |
0.255 |
جدول تبدیل گیج برای ورق فولاد ضد زنگ
جدول تبدیل گیج برای ورق فولاد ضد زنگ |
||
گیج |
اینچ |
میلیمتر |
شماره |
|
|
8 |
0.17187 |
4.365 |
9 |
0.15625 |
3.968 |
10 |
0.14062 |
3.571 |
11 |
0.125 |
3.175 |
12 |
0.10937 |
2.778 |
14 |
0.07812 |
1.984 |
16 |
0.0625 |
1.587 |
18 |
0.05 |
1.27 |
20 |
0.0375 |
0.9525 |
22 |
0.03125 |
0.7937 |
24 |
0.025 |
0.635 |
26 |
0.01875 |
0.476 |
28 |
0.01562 |
0.396 |
30 |
0.0125 |
0.3175 |
جدول تبدیل گیج برای ورق گالوانیزه
جدول تبدیل گیج برای ورق گالوانیزه |
||
گیج |
اینچ |
میلیمتر |
شماره |
|
|
8 |
0.1681 |
4.269 |
9 |
0.1532 |
3.891 |
10 |
0.1382 |
3.51 |
11 |
0.1233 |
3.1318 |
12 |
0.1084 |
2.753 |
14 |
0.0785 |
1.9939 |
16 |
0.0635 |
1.6129 |
18 |
0.0516 |
1.31 |
20 |
0.0396 |
1.005 |
22 |
0.0336 |
0.853 |
24 |
0.0276 |
0.701 |
26 |
0.0217 |
0.551 |
28 |
0.0187 |
0.474 |
30 |
0.0157 |
0.398 |
همانطور که جداول بالا مشاهده کردید بر خلاف سیستمهای اندازهگیری مرسوم با زیادشدن عدد گیج از میزان ضخامت ورق کاسته میشود. به عنوان مثال ورقی با گیج 22 نسبت به ورقی با گیج 10 ضخامت کمتری دارد. از طرف دیگر نسبت خطی بین گیجها بر قرار نیست. یعنی اینگونه نیست که ورقی با گیج 10 ضخامتی دو برابر ورقی با گیج 20 داشتهباشد.
انتخاب ورق با گیج مناسب
قبل استفاده از ورق، باید به ضخامت آن توجه شود. به عنوان نمونه برای ساخت سینک ظرفشویی استفاده از ورق با چه ضخامتی مناسبتر است؟ آیا از فولاد ضدزنگ با گیج 16 استفاده کنیم یا 22؟
انتخاب ضخامت مناسب ورق برای یک کاربرد خاص به انجام تستهای مختلف و ویژگیهای شیمیایی و مکانیکی ورق بستگی دارد.
در مورد مثال سینک ظرفشویی باید گفت بیشتر سینکهای با کیفیت و سنگین از ورق استیل 304 با گیج 16 یا 18 ساخته شدهاند که از مقاومت خوبی برخوردارند. استفاده از ورق استیل با گیج بالاتر باعث کاهش ضخامت ورق و افت کیفیت آن میشود.
مشاهده مشخصات ورق با جدول اشتال
با استفاده از گیج، تنها میتوان ضخامت ورق فولادی را به دست آورد ولی برای مشاهده سایر مشخصات ورق فولادی، از جمله ضخامت، پهنا، وزن و غیره میتوانید از جدول اشتال ورق استفاده کنید؛ برای مشاهده این جدول و راهنمای استفاده از آن به مقاله مرتبط با آن سر بزنید. این جدول یک ابزار مهندسی برای افراد فعال در این صنعت به حساب میآید که از آن در انتخاب بهترین ورق فولادی برای پروژه های مختلف استفاده میکنند.
