جدول اشتال ورق فولادی

تاریخ انتشار: ۲۰ اسفند ۱۴۰۱
تاریخ به روز رسانی: ۲۸ آبان ۱۴۰۳
مدت مطالعه: دقیقه
نویسنده: تیم محتوای مدیران آهن

جدول اشتال ورق فولادی، یکی از جدول‌های مهندسی پرکاربرد در صنعت آهن و فولاد است که اطلاعات فنی و مشخصات مربوط به انواع ورق فولادی را ارائه می‌دهد. در این جدول، می‌توان اطلاعاتی نظیر ضخامت ورق، وزن، سطح مقطع، ابعاد و ویژگی‌های مکانیکی ورق‌های فولادی را به دست آورد. با توجه به کاربردی بودن این جدول، در این مقاله از مدیران آهن قصد داریم به جدول اشتال ورق آهن بپردازیم.


مقدمه‌ای بر معرفی جدول اشتال ورق فولادی

یکی از انواع محصولات فولادی، ورق آهنی است که از آهن یا فولاد تولید می‌گردد. این محصول به دو روش نورد گرم و نورد سرد در ضخامت و ابعاد متفاوتی تولید و به بازار عرضه می‌شود. برای گرفتن اطلاعات بیشتر راجب به ورق آهنی می‌توانید به مقاله مرتبط با آن مراجعه کنید. برای استفاده از انواع ورق، نیاز به پیدا کردن یا اطلاع از مشخصات آن از جمله ضخامت، وزن، سطح‌ مقطع و غیره را داریم، زیرا تنها با نگاه‌کردن نمی‌توان متوجه شد ورق مدنظر، نیاز پروژه را برآورده می‌کند یا خیر. پس برای این کار از جدول اشتال ورق فولادی کمک می‌گیریم. در جدول اشتال، وزن ورق آهنی با ضخامت‌های مختلف مشخص شده است؛ همچنین با استفاده از جدول اشتال می‌توان در پروژه‌های مختلف صنعتی و ساختمانی، فرآیند بهینه‌سازی را برای کاهش وزن و بالا بردن استحکام انجام داد.

ورق فلزی چیست؟ کاربرد آن در صنعت





جدول اشتال ورق، یک ابزار مهندسی برای پیدا کردن مشخصات ورق فولادی از قبیل وزن می باشد.

سه کاربرد مهم جدول اشتال ورق فولادی

به طور کلی کاربردهای جدول اشتال، شامل موارد زیر است:

  • برای ساخت پروژه یا سازه‌های فلزی، بهترین ابزار برای انتخاب نوع و ضخامت ورق مورد استفاده است.
  • برای انجام دقیق محاسبات وزن سازه و استحکام آن، این ابزار بسیار کاربردی است.
  • این محصول همچنین به کمک تولیدکنندگان رفته تا بهترین و مناسب‌ترین ورق را برای تولید انواع محصولات فولادی انتخاب کنند.

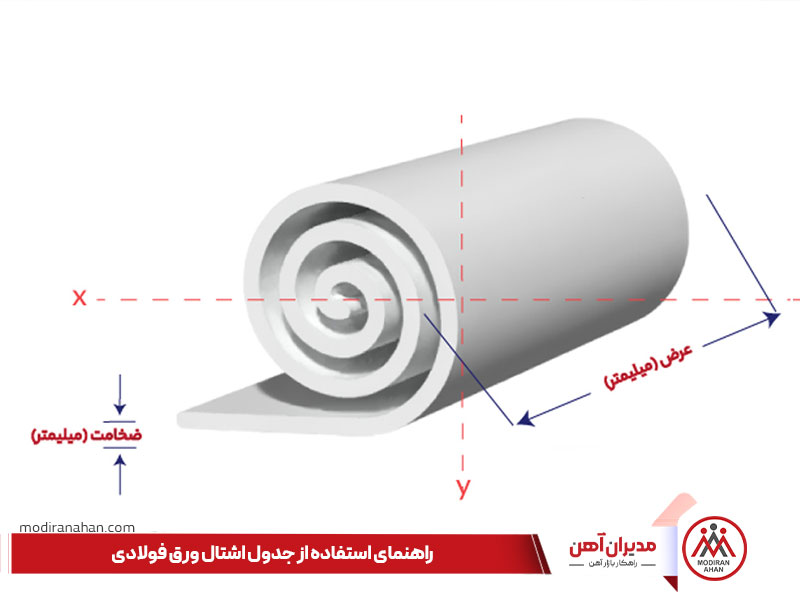

در جدول اشتال ورق فولادی، محدوده ضخامت بین 5 تا 80 میلی‌متر و عرض آن بین 160 تا 1200 میلی‌متر است. برای مشاهده وزن در جدول اشتال ورق، بایستی بر اساس ضخامت و پهنای ورق مورد نظر، محل تلاقی آن دو را در جدول، دریافت و بدین صورت وزن ورق فولادی تعیین می‌گردد.



ضخامت S برحسب میلی‌متر

پهنا b بر حسب میلی‌متر

80

60

50

40

30

25

20

15

12

10

8

6

5

100

75.4

62.8

50.2

37.7

31.4

25.1

18.8

15.1

12.6

10.0

7.54

6.28

160

113

84.8

70.7

56.5

42.4

35.3

28.3

21.2

17.0

14.1

11.3

8.48

7.07

180

126

94.2

78.5

62.8

47.1

39.3

31.4

23.6

18.8

15.7

12.6

9.42

7.85

200

138

104

86.4

69.1

51.8

43.2

34.5

25.9

20.7

17.3

13.8

10.4

8.64

220

151

113

94.2

75.4

56.5

47.1

37.7

28.3

22.6

18.8

15.1

11.3

9.42

240

157

118

98.1

78.5

58.9

49.1

39.3

29.4

23.6

19.6

15.7

11.8

9.81

250

163

122

102

81.6

61.2

51.0

40.8

30.6

24.4

20.4

16.3

12.2

10.2

260

176

132

110

87.9

65.9

54.9

44.0

33.0

26.4

22.0

17.6

13.2

11.0

280

188

141

118

94.2

70.7

58.9

47.1

35.3

28.3

23.6

18.8

14.1

11.8

300

201

151

126

100

75.4

62.8

50.2

37.7

30.1

25.1

20.1

15.1

12.6

320

214

160

133

.107

80.1

66.7

53.4

40.0

32.0

26.7

21.4

16.0

13.3

340

220

165

137

110

82.4

68.7

55.0

41.2

33.0

27.5

22.0

16.5

13.7

350

226

170

141

113

84.8

70.6

56.5

42.4

33.9

28.3

22.6

17.0

14.1

360

239

179

149

119

89.5

74.6

59.7

44.7

35.8

29.8

23.9

17.9

14.9

380

251

188

157

126

94.2

78.5

62.8

47.1

37.7

31.4

25.1

18.8

15.7

400

283

212

117

141

106

88.4

70.7

53.0

42.4

35.3

28.3

21.2

17.7

450

314

236

196

157

118

98.3

78.7

59.0

47.2

39.3

31.4

23.6

19.6

500

345

259

216

173

130

108

86.4

64.8

51.8

43.2

34.5

25.9

21.6

550

377

283

236

188

141

118

94.2

70.7

56.5

47.1

37.7

28.3

23.6

600

408

306

255

204

153

128

102

76.5

61.2

51.0

40.8

30.6

25.5

650

440

330

275

220

165

137

110

82.4

65.9

55.5

44.0

33.0

27.5

700

471

353

294

236

177

147

118

88.3

70.7

58.9

47.1

35.3

29.4

750

502

377

314

251

188

157

126

94.2

75.4

62.8

50.2

37.7

31.4

800

565

424

353

283

212

177

141

106

84.8

10.7

56.5

42.4

35.3

900

628

471

392

314

236

196

157

118

94.2

78.5

62.8

47.1

39.2

1000

691

518

432

345

259

216

173

130

104

86.4

69.1

51.8

43.2

1100

754

565

471

377

283

235

188

141

113

94.2

75.4

56.5

47.1

1200



همانطور که می‌دانید ضخامت، نقش بسیار مهمی در تعیین کاربرد ورق فلزی دارد؛ از همین رو در بسیاری از موارد، نیاز است قبل از استفاده، ضخامت آن را به دست آورد. لازم است بدانید، بدون مراجعه به جدول اشتال هم می‌توان با استفاده از گیج ورق، ضخامت آن را به دست آورد. گیج یک ابزار کاربردی قدیمی در این صنعت است که می‌تواند ضخامت دقیق ورق‌های فلزی، از جمله ورق آهنی را نشان دهد. به این صورت که بعد از اندازه‌گیری ورق با گیج، برای عدد به دست آمده که همان ضخامت ورق است، معادل‌هایی به اینچ و میلی‌متر وجود دارد. هر چه عدد بر روی گیج کمتر باشد، ضخامت ورق بیشتر است. برای آشنایی با این ابزار کاربردی و مشاهده جدول تبدیل گیج انواع ورق، می‌توانید به مقاله مرتبط با آن مراجعه کنید.



کلام آخر

در این مطلب به بررسی جدول اشتال ورق فولادی پرداختیم. دریافتیم که جدول اشتال ورق فولادی، جدولی است که اطلاعات فنی و ابعادی مختلفی را درباره انواع ورق فولادی ارائه می‌دهد. یک جدول اشتال جامع شامل جزئیاتی مانند ابعاد مقاطع، وزن، مساحت سطح و سایر مشخصات فیزیکی است که برای مهندسان و معماران در طراحی و محاسبات سازه‌ای استفاده می‌شود. استفاده از جدول اشتال در طراحی‌های سازه‌ای به بهینه‌سازی و انتخاب مناسب‌ترین نوع و اندازه مقاطع فولادی کمک می‌کند. مدیران آهن از جمله شرکت‌های بازرگانی است که انواع ورق فولادی را از برترین برندهای تولیدکننده، تامین و در بازار آهن عرضه می‌نماید. شما عزیزان می‌توانید همه‌روزه برای استعلام قیمت، مشاوره رایگان و خرید انواع ورق با کارشناسان ما از طریق شماره تلفن 03134155 در تماس باشید.
