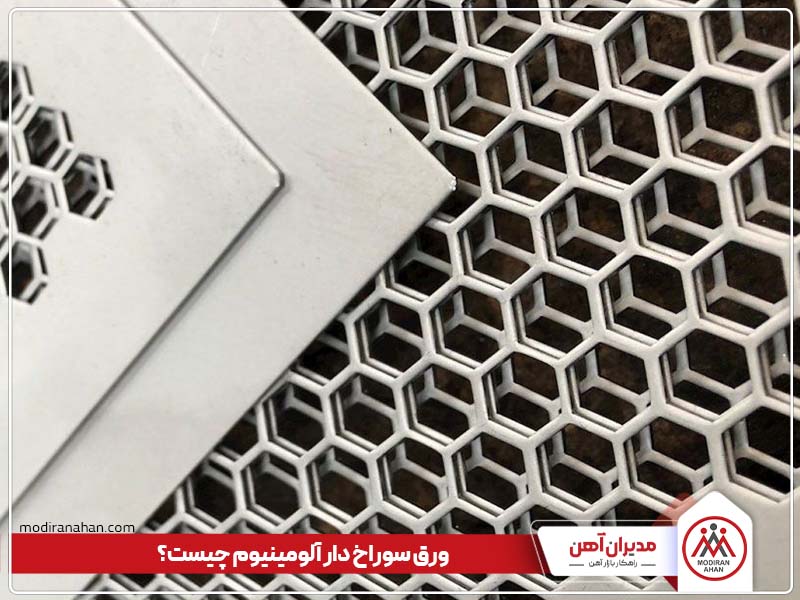

ورق سوراخدار آلومینیوم چیست؟
تاریخ به روز رسانی: ۱۶ آبان ۱۴۰۳
نویسنده: تیم محتوای مدیران آهن
ورق پانچ آلومینیوم یا ورق سوراخدار آلومینیوم به نوعی ورق از جنس آلومینیوم اطلاق میشود که با الگوهای مشخصی از سوراخها و منافذ، طراحی و تولید میشود. این نوع ورقها به دلیل کاربرد گسترده و ترکیب زیبا، در صنایع مختلف مورد استفاده قرار میگیرند. همانطور که میدانید عملیات پانچ، عبارتست از فرآیند شکلدهی فلزات است که در آن با استفاده از انواع دستگاههای پانچ، حفره یا سوراخ در ورق ایجاد میشود. این ورق میتواند از جنس گالوانیزه، روغنی، سیاه، استیل و آلومینیوم باشد. در این مقاله قصد داریم پاسخ مناسبی به سوال شما عزیزان مبنی بر ورق سوراخدار آلومینیوم چیست، ارائه دهیم. تا انتها با مدیران آهن همراه باشید.
ورق سوراخ دار آلومینیوم چیست؟
ورق سوراخدار آلومینیومی به ورقهای فلزی اطلاق میشود که روی آنها، حفرههایی با اندازهها و اشکال مختلف ایجاد شده است. این ورقها از جنس آلومینیوم تولید میشوند که به دلیل وزن کم و خواص ضدزنگی، محبوبیت زیادی در صنعت دارند. سوراخها معمولاً در الگوهای منظم ایجاد میشوند که میتواند به صورت گرد، مربع یا دیگر اشکال هندسی باشد. ورق پانچ، توسط انجام عملیات پانچ بر روی انواع ورق فلزی به وجود میآید. به زبان سادهتر، عملیات پانچ، یک فرآیند شکلدهی فلزات است که در آن با استفاده از پرس پانچ، به پانچ نیرو وارد میشود تا وارد ورق فلزی گردد و با برش قطعه، یک حفره یا سوراخ در ورق ایجاد کند. این ورق میتواند از جنس ورق گالوانیزه، ورق روغنی، ورق سیاه، ورق استیل و آلومینیوم باشد. در گذشته کارگران معادن، این عملیات سخت و طاقتفرسا را که به پرفورمینگ مشهور بود، با دست انجام میدادند. سخت و طاقتفرسا بودن، صرف نیرو و انرژی زیاد سبب ابداع روشهای نوین برای عملیات پرفورمینگ شد و امروزه این عملیات با دستگاه انجام میگیرد. همانطور که گفتیم، یکی از انواع ورق مشبک یا سوراخدار، با ورق آلومینیوم تولید میشود. به همین دلیل در این نوشته قصد داریم به معرفی ورق پانچ آلومینیوم و ویژگیهای آن بپردازیم.
ویژگی ها و کاربردهای ورق پانچ آلومینیوم چیست؟
ورق پانچ آلومینیوم نوعی ورق آلومینیومی است که با استفاده از دستگاه پانچ روی سطح آن الگوهای منظم یا نامنظمی از سوراخها یا شیارها ایجاد شده است. این ورقها سبک وزن هستند و مقاومت خوبی در برابر زنگ زدگی و خوردگی از خود نشان می دهند و در عین حال از استحکام بالایی برخوردارند. الگوهای پانچ روی این نوع ورقها علاوه بر ایجاد ظاهری زیبا، به بهبود تهویه هوا، و عبور نور و صدا کمک میکنند. این ویژگیها، ورق پانچ آلومینیوم را برای استفاده در انواع سازهها، دکوراسیون داخلی، تولید تجهیزات تهویه هوا، و حتی نماسازی ساختمانها به گزینه ای مناسب تبدیل کرده است. علاوه بر این، از آنجا که آلومینیوم به راحتی قابل بازیافت است، این نوع ورقها در دسته ورق های سازگار با محیط زیست قرار می گیرند.
عملیات پانچ ورق های فلزی با دستگاه CNC
همانطور که گفته شد، در طی عملیات پانچ، ورق فلزی تحت فشار پرس دستگاه پانچ قرار میگیرد و با ایجاد حفرههایی بر روی سطح آن، ورق فلزی به شکل مشبک یا پانچ در میآید. حفرهها و سوراخهای ایجاد شده در ورق پانچ میتواند در شکلهای مختلف دایره، مستطیل، مربع و غیره باشد، ولی برای تولید ورق پانچ با اشکال پیچیدهتر، نیاز به محاسبات دقیق تر و عبور متعدد ورق از زیر دستگاه پانچ است. این روش، متداولترین نوع فرآیند تولید ورق پانچ یا مشبک است که در صنعت کاربرد فراوانی دارد. امروزه با پیشرفت تکنولوژی و به روز شدن ماشینآلات، دستگاههای CNC نقش پررنگی در تولید انواع ورق دارند. همچنین به منظور تولید ورق پانچ با اشکال پیچیده، از دستگاههای پانچ CNC استفاده میشود که این دستگاه از کامپیوتر و نرمافزارهای طراحی مختص خود فرمان میبرد. CNC به کاربر این امکان را میدهد که تا با حرکت دادن ورق فلزی در راستای محور X و Y، طرحهای مورد نظر خود را در کمترین زمان و با کمترین خطا، پیادهسازی کنند. همچنین این دستگاه، امکان تولید ورقهایی که به خم، تورفتگی، مارپیچ و برش نیمه و غیره نیاز دارند را فراهم میکند.
مزایا و ویژگیهای ورق سوراخدار آلومینیومی
از مزایا و ویژگیهای ورق سوراخدار آلومینیوم میتوانیم به موارد زیر اشاره کنیم:
- وزن کم: آلومینیوم به خودی خود وزن سبکی دارد که این ویژگی در طراحی محصولات مختلف بسیار حائز اهمیت است. ورق سوراخدار آلومینیومی باعث کاهش وزن کلی محصولات میشود.
- مقاوم در برابر زنگزدگی: آلومینیوم به طور طبیعی در برابر زنگزدگی و خوردگی مقاوم است. بنابراین ورق سوراخدار آلومینیومی به راحتی میتواند در محیطهای مرطوب و سواحل قرار گیرد بدون آنکه دچار آسیب شود.
- قابلیت فرمدهی: فرآیند تولید ورق سوراخدار آلومینیومی به شکلپذیری این ماده کمک میکند و این امکان را فراهم میکند که طراحان و مهندسان آزادانه ایدههای خود را پیاده کنند.
- دوستدار محیط زیست: آلومینیوم به راحتی قابل بازیافت است و میتواند دوباره در تولید محصولات جدید استفاده شود. این ویژگی آن را به گزینهای سبز و پایدار تبدیل میکند.
نحوه تولید ورق سوراخدار آلومینیومی
فرآیند تولید ورق سوراخدار آلومینیومی شامل مراحل زیر است:
- انتخاب ماده اولیه: ابتدا آلومینیوم با کیفیت انتخاب میشود. این ماده میتواند آلومینیوم خالص یا آلیاژهای آن باشد که به درخواست مشتریان بستگی دارد.
- برش ورق: آلومینیوم به سایز مورد نظر برش داده میشود. این مرحله به دقت بالایی نیاز دارد تا ابعاد دقیقی از ورق آماده شود.
- سوراخکاری: در این مرحله، با استفاده از تکنیکهای مختلف مانند حفاری، لیزر یا پانچ، سوراخها بر روی ورق ایجاد میشوند. این سوراخها میتوانند با اندازهها و الگوهای مختلفی تولید شوند.
- پردازش نهایی: در نهایت، ورق سوراخدار ممکن است مورد پردازشهای اضافی قرار گیرد مانند انودایزینگ یا پوششدهی برای افزایش مقاومت در برابر خوردگی و زیبایی ظاهری.
کاربردهای ورق پانچ
ورقهای پانچ شده در صنعت کاربردهای زیادی دارند که در زیر به چند مورد از آنها اشاره کردهایم:
- حفاظ هواکش موتورخانهها
- ساخت قطعات لوازم خانگی
- استفاده در ایستگاههای اتوبوس
- تولید صنایع دکوراسیون و صنایع فلزی
- به عنوان حفاظ برای نیروگاه های برق
- داشتن نقش حفاظ برای دکل های مخابراتی
- مورد استفاده در خطوط موادغذایی و کشاورزی
- مورداستفاده در سقف و دیوارههای آسانسور
- برای ساخت دربهایی برای پارکینگها، ورودی منازل و انبارها از ورق پانچ دار استفاده میکنند.
- استفاده در ساخت انواع ماشین های خشک کن حبوبات، میوه و سبزیجات، دانه بندی مواد غذایی و غیره
- مورداستفاده در پروژه های صنعتی، ساختمانی، پتروشیمی، ورزشی، کشاورزی و بهداشتی
- در اجرای انواع نمای سازه های معماری و عمرانی از ورق پانچ استفاده میکنند.
- از این ورق ها در جهت ساخت و تولید انواع مبلمان و سطل های زباله، حفاظ چراغ های روشنایی و غیره بهره میبرند.
- درتولید خودروهای سبک و سنگین،ماشین آلات راهسازی و کشاورزی از ورق پانچ دار استفاده میشود.
- از دیگر کاربردهای ورقهای پانچ دار، ساخت انواع فیلتر، سانتری فیوژ، سبد دستگاههای خشک کن و صفحات شستشوی ذغال سنگ است.
بررسی رایج ترین کاربردهای ورق پانچ آلومینیوم
در این بخش به بررسی رایجترین کاربردهای ورق پانچ آلومینیوم اشاره خواهیم کرد:
ساخت و ساز
ورق سوراخدار آلومینیومی در صنعت ساختمان سازی به عنوان مصالح تزئینی و ساختارهای محافظتی مورد استفاده قرار میگیرد. این ورقها میتوانند به عنوان دیوارهای تقسیمکننده، سقفها، یا پوششهای بیرونی ساختمانها به کار بروند.
صنایع خودروسازی
در صنعت خودروسازی، ورقهای سوراخدار آلومینیومی به عنوان اجزای سبک و مقاوم در خودروها مورد استفاده قرار میگیرند. این ورقها میتوانند به کاهش وزن خودرو کمک کرده و در نتیجه مصرف سوخت را بهبود بخشند.
مهندسی و طراحی
طراحان و مهندسان به طور گستردهای از ورقهای سوراخدار آلومینیومی برای ایجاد المانهای زیبا و کاربردی در پروژههای خود استفاده میکنند. این ورقها میتوانند نه تنها عملکرد ایجاد کنند، بلکه جلوهای هنری نیز به کارها ببخشند.
تصفیه آب و فاضلاب
در سیستمهای تصفیه آب و فاضلاب، ورقهای سوراخدار آلومینیومی به عنوان اجزای فیلتراسیون عمل میکنند و میتوانند به جداسازی ذرات بزرگ کمک کنند.
طراحی داخلی
در مبلمان و دکوراسیون داخلی برای ایجاد الگوهای زیبا و مدرن استفاده میشود.
سیستمهای صوتی و صوتزدایی
به عنوان حفاظهای صوتی یا دیفیوزرها در سیستمهای صوتی و استودیوها.
صنعت هوایی
به علت وزن سبک و استحکام بالا، در ساخت قطعات و اجزای هواپیماها کاربرد دارد.
سیستمهای روشنایی
در طراحی چراغهای LED و روشناییهای مدرن برای ایجاد جلوههای نوری خاص. این ورقها به دلیل ظاهر زیبا و قابلیت سفارشیسازی به انتخاب مناسبی در بسیاری از پروژهها تبدیل شدهاند.
نحوه تولید ورق سوراخدار آلومینیومی
فرآیند تولید ورق سوراخدار آلومینیومی شامل مراحل زیر است:
انتخاب ماده اولیه: ابتدا آلومینیوم با کیفیت انتخاب میشود. این ماده میتواند آلومینیوم خالص یا آلیاژهای آن باشد که به درخواست مشتریان بستگی دارد.
برش ورق: آلومینیوم به سایز مورد نظر برش داده میشود. این مرحله به دقت بالایی نیاز دارد تا ابعاد دقیقی از ورق آماده شود.
سوراخکاری: در این مرحله، با استفاده از تکنیکهای مختلف مانند حفاری، لیزر یا پانچ، سوراخها بر روی ورق ایجاد میشوند. این سوراخها میتوانند با اندازهها و الگوهای مختلفی تولید شوند.
پردازش نهایی: در نهایت، ورق سوراخدار ممکن است مورد پردازشهای اضافی قرار گیرد مانند انودایزینگ یا پوششدهی برای افزایش مقاومت در برابر خوردگی و زیبایی ظاهری.
انواع ورق پانچ بر اساس نوع چشمه
ورقهای پانچ آلومینیومی، بر اساس نوع چشمه یا سایز پانچ، شامل: دایره ای، کشویی، ستاره ای، مستطیلی، مربعی، گشنیزی، مثلثی، ذوزنقه ای، لوبیایی، لوزی، لانه زنبوری یا ترکیبی از چند نوع شکل یا شکل های ریز و درشت میشوند.
چشمه و ضخامت ورق پانچ شده چیست؟
نکتهای که بعد از ضخامت طول و عرض در ورق های مشبک مهم است، توجه به چشمه ورق یا اندازه شکل و سوراخ آن است. چشمه ورق معمولاً با واحد میلی متر اندازه گیری میشود. به طور مثال، اگر یک ورق هندسی با شکل دایره باجشمه 2 میلی متر و ضخامت ورق 2 میلی متر با آلیاژ ورق روغنی احتیاج داشته باشید، باید به سفارش گیرنده درخواست ورق 2 میلی متر چشمه 2 گرد را بدهید.
انواع ورق پانچ براساس نوع آلیاژ
ورق پانچ یا ورق مشبک، بر اساس نوع ورقی که در تولید آن به کار رفته است به چند دسته تقسیم میشود که در زیر به معرفی آن ها پرداختهایم:
- ورق پانچ استیل
- ورق پانچ آجدار
- ورق پانچ مشبک گالوانیزه
- ورق پانچ مشبک روغنی
- ورق پانچ مشبک سیاه
- ورق پانچ آلومینیوم
ورق پانچ استیل
ورق پانچ استیل، از پرکاربردترین ورق های موجود در بازار است. ورق استیل به دلیل داشتن مقاومت بالا در برابر خوردگی، یکی از رایج ترین ورق های مورد استفاده در صنعت میباشد بنابراین پانچ ورق استیل هم، به مراتب کاربرد زیادی در صنعت دارد. ورق پانچ استیل، از آلیاژ های مختلفی ساخته میشود که مهمترین آن ها، استیل 304 و استیل 316 است. یکی از عوامل مؤثر در قیمت ورق پانچ استیل، نوع آلیاژ مصرفی در تولید آن است. ورق پانچ استیل مزایای زیادی دارد که در زیر به برخی موارد آن اشاره شده است.
- مقاومت بسیار بالا در برابر اکسید شدن ناشی از رطوبت و غیره
- مقاومت بالایی در برابر خوردگی و سایش دارد
- مقاومت بالا در برابر مایعات خورنده و مواد شیمیایی
- دارای کیفیت بالا بدون نیاز به داشتن پوشش های آبکاری، رنگ کورهای و غیره
ورق پانچ آجدار
پانچ ورق آجدار یکی دیگر از انواع ورق های پانچ شده موجود دربازار میباشد. در واقع این ورق پانچ شده نوعی ورق گرم است که به علت وجود برجستگی های موجود بادامی شکل در سطح آن، مانع سرخوردن افراد و اشیا میگردد. ورق های آجدار موجود در بازار ایران را معمولاً شرکت های فولاد مبارکه اصفهان، کشور روسیه و قزاقستان تأمین میکنند. در این مدل ورق، علاوه بر ضخامت و طول و عرض که اهمیت زیادی دارد، چشمه ورق ها یا همان اندازه سوراخ ها و برش ها هم حائز اهمیت است. از کاربردهای ورق آجدار پانچ شده میتوان به استفاده در کف زمین های در حال ساخت، کف اتاق کامیون ها و وانت بارها، راه سازی، تولید پله های اظطراری و ساخت دستگاه های صنعتی و... اشاره کرد. نمونه ای از محصول تولید شده با ورق پانچ آجدار، سقف های شیروانی است.
ورق پانچ گالوانیزه
ورق گالوانیزه، در طی عملیاتی بر روی فولاد یا آهن، لایه نازکی از فلز روی بر روی سطح آن اعمال میشود. این لایه سبب بالاتر بردن مقاومت ورق در برابر زنگ زدگی میشود. لایه فلز روی که بر روی سطح فولاد قرار داده میشود، در واقع یک لایه کاتدیک است و عملکرد آن به گونه ای است که اگر فلز یا فولاد در شرایط جوی نامناسب باشد، فقط سطح رویی فولاد دچار زنگ زدگی میشود و این زنگ زدگی، تا سطوح زیرین ادامه پیدا نمیکند. ورق پانچ گالوانیزه، از پانچ کردن ورق گالوانیزه به دست میآید.
ورق پانچ روغنی
ورق پانچ روغنی، با ورق فلزی روغنی تولید میشود. ورقی که از نورد سرد ورق فولادی به دست میآید. ظاهر این ورق براق و حالت روغنی دارد. ورق پانچ روغنی، برای مواردی که ظاهر زیبا و جذاب برای مصرف کننده اهمیت داشته باشد، بسیار مناسب است.
ورق پانچ سیاه
ورق سیاه، فولادی است که عملیات نورد گرم با حرارت بالا روی آن اعمال گردیده علت نام گذاری این ورق، ظاهر سیاه و مات آن است. ورق سیاه در استاندارد های مختلفی تولید میشود. لازم به ذکر است از این ورق به عنوان محصول نهایی استفاده نمیکنند. به زبان ساده تر، روی ورق سیاه عملیاتی انجام میشود و محصول نهایی حاصل از آن فرآیند، در صنعت مورد استفاده قرار میگیرد.
ورق پانچ آلومینیومی
این ورق، از پانچ ورق های آلومینیومی توسط دستگاه های پانچ صنعتی تولید میگردد. ورق پانچ آلومینیومی، به دلیل داشتن مقاومت بالا در برابر خوردگی، زنگ زدگی، حرارت و استحکام بالا، مورد توجه صنعت قرارگرفته است. از این محصول برای استفاده در راه پله ها و نرده ها، پارتیشن های تزئینی، بازسازی ادارات، میکروفون های خازنی، پنل های دیواری، نمایشگاه ها و غیره استفاه میکنند.
سخن آخر
به طورکلی ورق مشبک، در جنس، اشکال و اندازه های مختلفی به عنوان محصول پرطرفدار تولید و روانه بازار میگردد. در ورق پانچ دار، هرچه سوراخ کوچک تر باشد، ضخامت صفحه بیشتر، در نتیجه عملیات بیشتری روی ورق انجام گرفته و هزینه آماده سازی آن بیشتر میشود. همانطور که گفتیم، ورق پانچ دار با الگوهای متفاوت تولید میشود که میتوانیم متناسب با پروژه خود آن ها را به اختیار خریداری کنیم. ورق سوراخدار آلومینیومی به عنوان یک ماده منحصر به فرد و کاربردی در صنایع مختلف شناخته میشود. با ویژگیهایی همچون وزن کم، مقاومت در برابر زنگزدگی، قابلیت فرمدهی و دوستدار محیطزیست بودن، این ورقها میتوانند در کاربردهای متنوعی مورد استفاده قرار گیرند. با توجه به روندهای رو به رشد در استفاده از آلومینیوم در صنایع، انتظار میرود که استفاده از ورق سوراخدار آلومینیومی همچنان افزایش یابد. هنگام انتخاب ورق سوراخدار، توجه به مشخصات تکنیکی و نیازهای پروژه مورد نظر، امری بسیار ضروری است تا از بهترین نتیجه ممکن بهرهمند شوید. جهت دریافت مشاوره رایگان و ارتباط با کارشناسان بازرگانی مدیران آهن زاینده رودمی توانید با شماره شرکت 03134155 تماس حاصل نمایید.
