لوله های مانیسمان دسته از لوله های بدون درز هستند که به روشی خاص تولید می شوند. برای مشخص کردن این لوله ها از سایز و رده استفاده می شود. رده عددی بدون واحد است که بیان کننده ی ضخامت لوله است. در بین رده های مختلف، لوله های رده ۴۰ بیشترین کاربرد را دارند. چنانچه قصد خرید لوله مانیسمان را دارید بهتر است اطلاعاتی در خصوص این نوع از لوله داشته باشید. به همین دلیل ما پیشنهاد می کنیم تا انتهای این مقاله را مطالعه کنید.
برای آشنایی با لوله مانیسمان رده ۴۰ ابتدا باید با اینکه لوله مانیسمان چیست و رده چه مفهومی دارد آشنا شد.
ما در مقالات مختلف در وب سایت مدیران آهن به توضیح لوله مانیسمان و مشخصات و ویژگی های آن پرداخته ایم. شما می توانید برای آشنایی کامل با لوله های مانیسمان این مقالات را مطالعه فرمایید. اما چنانچه فرصت کافی ندارید در ادامه توضیحی مختصر درباره لوله مانیسمان خدمت شما ارائه خواهد شد.

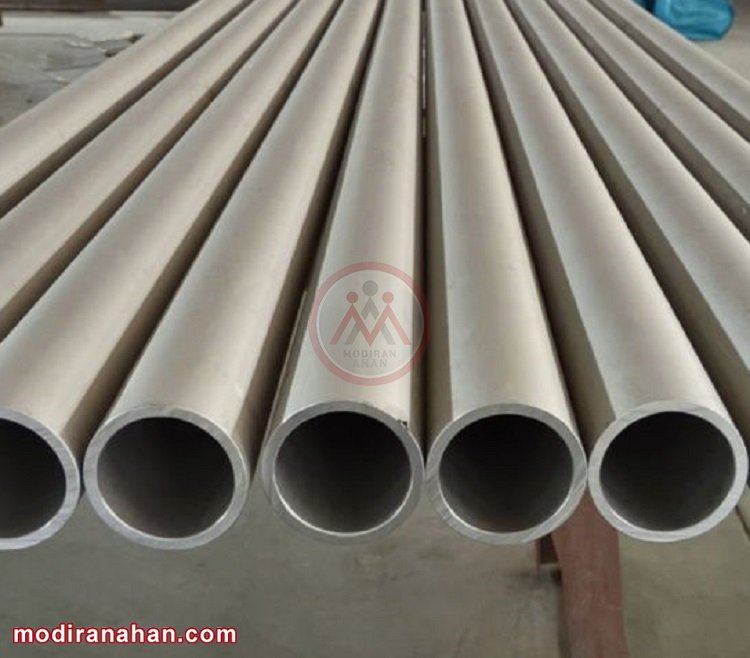

تصویر شماره ۱ - لوله مانیسمان
آنچه در این مقاله مطالعه خواهید کرد:
- لوله مانیسمان چیست؟
- رده لوله مانیسمان چیست؟
- مشخصات لوله مانیسمان رده ۴۰
- کاربرد لوله مانیسمان رده ۴۰
لوله مانیسمان چیست؟
لوله ها به طور کلی به دو گروه درزدار و بدون درز تقسیم بندی می شوند. لوله های درزدار از طریق روش های مختلف جوشکاری تولید می شوند. به این صورت که دو طرف ورق به هم نزدیک شده و جوش داده می شوند. اما لوله های بدون درز یا مانیسمان فرایند تولید متفاوتی دارند. متداول ترین روشی که برای تولید این لوله ها به کار برده می شود روش اکستروژن است. در این روش یک سمبه به داخل شمش پیش گرم شده شلیک می شود و حفره ای در آن ایجاد می کند. با خروج سمبه از انتهای شمش یک لوله شکل می گیرد که طی فرایندهای دیگر تولید آن تکمیل می شود.
لوله های بدون درز همان طور که از نامشان مشخص است فاقد درزجوش هستند و به همین دلیل از استحکام و قدرت بالاتری در تحمل دما و فشارهای بالا برخوردارند.
بیشتر مطالعه کنید: تفاوت لوله های درزدار و بدون درز
رده لوله مانیسمان چیست؟
پس از آشنایی مختصر با لوله مانیسمان باید با مفهوم رده و همچنین رده بندی لوله های مانیسمان آشنا شد. رده اصطلاحی ست فنی که برای بیان ضخامت لوله به کار برده می شود. رده لوله که به آن اسکجول لوله هم گفته می شود با حروف SCH نمایش داده می شود و یک عدد بدون واحد است.
انواع رده های لوله عبارتند از 5، 10، 20، 40، 60، 80، 100، 120 و 160. از بین رده های متخلف لوله رده ی 40 پرکاربردترین رده است.
در رده بندی لوله باید توجه داشت که لوله هایی با رده ی یکسان و سایز مختلف، ضخامت یکسانی ندارند. یعنی به عنوان مثال دو لوله با سایز 1 اینچ و ¾ اینچ و رده 40 ضخامت های متفاوتی دارند.
هرچه رده ی لوله بالاتر رود ضخامت جداره ی لوله افزایش می یابد و تحمل توانایی PSIهای بالاتر را دارا خواهد بود.
بیشتر مطالعه کنید: استاندارد لوله های بدون درز
مشخصات لوله مانیسمان رده ۴۰
در جدول زیر می توانید مشخصات لوله ی مانیسمان رده ۴۰ برای سایزهای مختلف را مشاهده کنید.
|
سایز اسمی |
سایز لوله |
قطر خارجی |
ضخامت دیواره |
|
میلیمتر |
اینچ |
میلیمتر |
میلیمتر |
|
3 |
1/8 |
10.33 |
1.73 |
|
6 |
¼ |
13.7 |
2.24 |
|
10 |
3/8 |
17.1 |
2.31 |
|
15 |
½ |
21.3 |
2.77 |
|
20 |
¾ |
26.7 |
2.87 |
|
25 |
1 |
33.4 |
3.38 |
|
32 |
1 ¼ |
42.2 |
3.56 |
|
40 |
1 ½ |
48.3 |
3.68 |
|
50 |
2 |
60.3 |
3.9 |
|
65 |
2 ½ |
73 |
5.2 |
|
80 |
3 |
88.9 |
5.5 |
|
90 |
3 ½ |
106 |
5.74 |
|
100 |
4 |
114.3 |
6.02 |
|
125 |
5 |
141.3 |
6.55 |
|
150 |
6 |
168.3 |
7.11 |
|
200 |
8 |
219.1 |
8.2 |
|
250 |
10 |
273 |
9.27 |
|
300 |
12 |
323.9 |
10.3 |
|
350 |
14 |
355.6 |
11.13 |
|
400 |
16 |
406.4 |
12.7 |
|
450 |
18 |
457.2 |
14.3 |
|
500 |
20 |
508 |
15.1 |
|
550 |
22 |
558.8 |
|
|
600 |
24 |
609.6 |
17.4 |
مهندسان برای تقریب عدد رده (Schedule Number) از نسبت فشار طراحی (Design Pressure) به استرس مجاز (Allowable Stress) استفاده می کنند. عدد رده 1000 برابر این نسبت است.

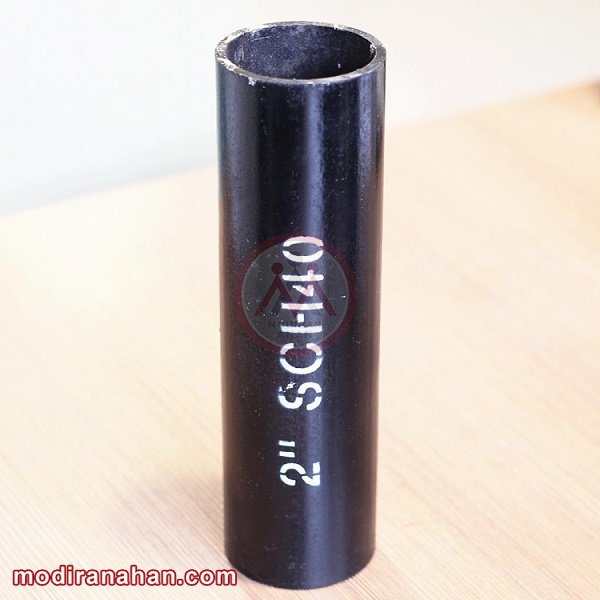

تصویر شماره ۲ - لوله مانیسمان رده ۴۰
کاربرد لوله مانیسمان رده ۴۰
لوله های مانیسمان رده 40 نسبت به رده 20 قدرت و استحکام بالاتری دارند و برای کاربردهای با حساسیت بالا و فشار زیاد مناسب هستند. از این لوله ها بیشتر در خطوط آتش نشانی و همچنین برج ها استفاده می شود.
بیشتر مطالعه کنید: کاربرد لوله مانیسمان
