اسپیسر میلگرد و انواع آن

اسپیسر یا فضاساز میلگرد یک ابزار ساختمانی است که در حین بتن‌ریزی برای فاصله گذاشتن بین میلگردها استفاده می‌شود. وقتی می‌‍‌خواهند شبکه مش یا فونداسیون را در پی ساختمان اجرا کنند، از این قطعه فولادی استفاده می‌کنند تا آرماتور سر جای خود محکم قرار گیرد. در واقع، اسپیسر میلگرد در بتن، حکم ترازکننده آرماتورها را برای پی دارد. با توجه به اهمیت استفاده از اسپیسر، در این مقاله قصد داریم به سوال شما مبنی بر اسپیسر میلگرد چیست، پاسخ مناسبی ارائه دهیم. با ما تا پایان این مطلب همراه باشید.

اسپیسر میلگرد چیست؟

اسپیسر میلگرد مانند یک سه پایه یا چندپایه مثلث یا چند ضلعی است که سر آن برای نگهداری میلگرد طراحی شده است. شکل هندسی این محصول باعث می‌شود تا میلگردها به راحتی در دو سر آن قرار گرفته و محکم در بتن جای‌گیری شوند.

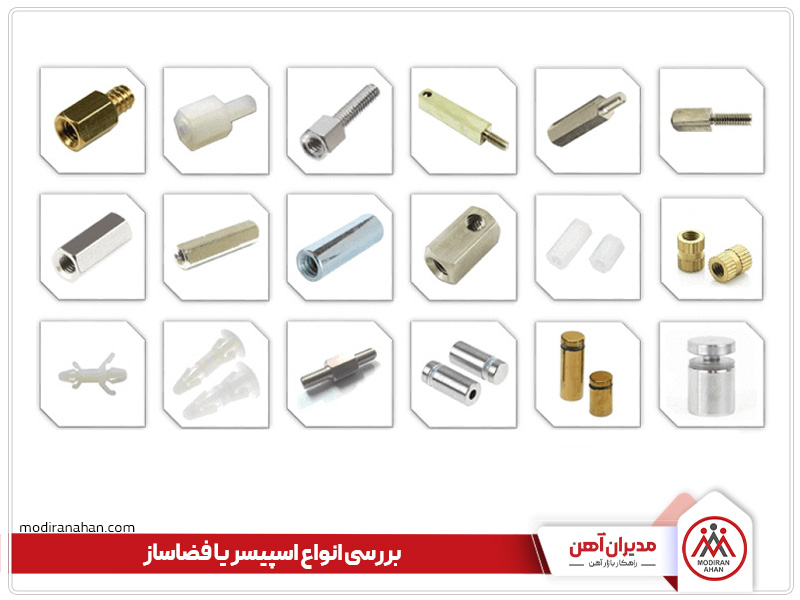

انواع اسپیسر میلگرد

فضاساز میلگرد را می‌توان بر اساس جنس، اندازه و کاربردی که دارد، تقسیم‌بندی کرد. در ادامه به انواع اسپیسر در دسته‌بندی‌های مختلف اشاره خواهیم کرد. با ما همراه باشید.

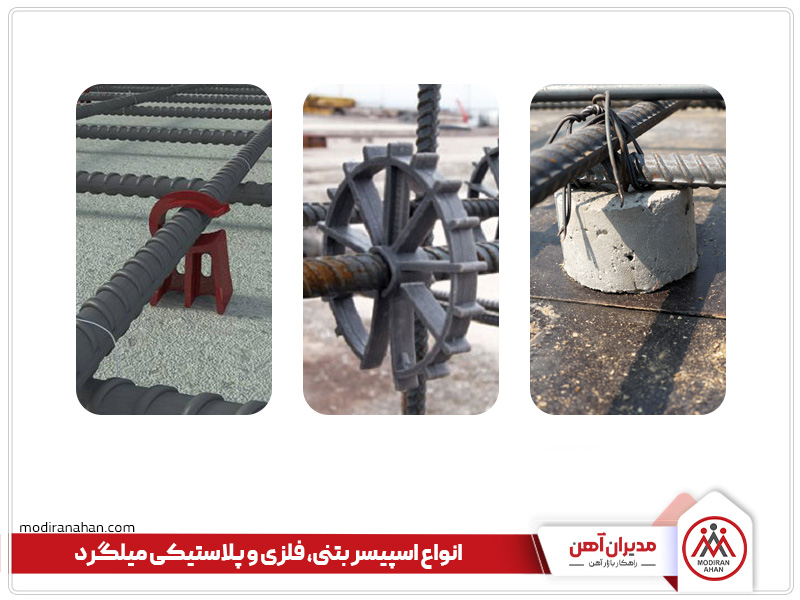

انواع اسپیسر میلگرد از لحاظ جنس

اسپیسر میلگرد از نظر جنس به ۳ دسته بتنی، پلاستیکی و فلزی دسته‌بندی می‌شود.

۱. اسپیسر میلگرد بتنی: مقاوم‌ترین نوع فضاساز برای میلگرد، نوع بتنی آن است که سختی زیاد، ولی در عین حال قیمت بیشتری دارد. در ضمن، این اسپیسرها از نفوذ آب جلوگیری می‌کنند و میزان چسبندگی به آرماتور را هم افزایش می‌دهند.

۲. اسپیسر میلگرد پلاستیکی: این نوع اسپیسر از مواد پلی‌اتیلن پلاستیکی یا ترمو پلاستیکی ساخته شده‌اند. اسپیسر پلاستیکی قبل از ریختن بتن در طول میلگرد قرار می‌گیرد و شکاف بین میلگرد و قالب را حفظ می‌کند. به این ترتیب، از افتادگی یا حرکت میلگردها در طول فرآیند بتن‌ریزی جلوگیری می‌کند. فضاسازهای میلگرد پلاستیکی سبک وزن، بوده و نصبی آسان دارند. در برابر رطوبت و خوردگی مقاوم هستند و برای دال‌ها، تیرها، ستون‌ها و دیوارها استفاده می‌شوند.

۳. اسپیسر میلگرد فلزی: اسپیسر میلگرد فلزی بر خلاف اسپیسرهای پلاستیکی معمولاً از فلزاتی مانند فولاد ضد زنگ یا فولاد گالوانیزه ساخته می‌شوند. همانند سایر اسپیسرها عمل می‌کنند. یعنی فاصله صحیح میلگردها را حفظ می‌کنند. علاوه بر این، به ایجاد مقاومت، دوام و یکپارچگی آن‌ها هم کمک می‌کنند. اسپیسرهای فلزی اغلب در شرایطی که ظرفیت باربری بالا مورد نیاز است یا در محیط‌هایی با دوام بالا مورد استفاده‌ هستند.

نکته: اسپیسرهای پلاستیکی با اینکه ارزان قیمت هستند، ولی برای پروژه‌های سنگین مانند برج یا سازه‌های عمرانی مثل تونل یا پل عابر پیاده، کاربرد زیادی ندارند. زیرا وزن زیادی را نمی‌توانند تحمل کنند و راندمانی که باید داشته باشند را ندارند.

انواع اسپیسر میلگرد از نظر اندازه

وقتی می‌خواهید این ابزار را بخرید، یکی از فاکتورهایی که باید در نظر بگیرد، اندازه آن است. فضا سازهای میلگرد از نظر اندازه به ۳ دسته زیر تقسیم می‌شوند:

اسپیسر سه سانتی: جهت ایجاد فاصله‌های ۳ سانتی‌متری بین میلگرد و بتن به کار می‌روند. معمولا وقتی حجم بتن‌ریزی کم باشد، از این فضاسازها استفاده می‌شود.

اسپیسر پنج سانتی: برای فواصل ۵ سانتی‌متری و بتن‌ریزی‌هایی با حجم متوسط کاربرد دارد. اگر سایز میلگرد بزرگ باشد، این سایز باعث جلوگیری از خوردگی میلگرد می‌شود، زیرا فاصله بیشتری بین آرماتور و بتن ایجاد می‌کند.

اسپیسر هفت سانتی: زمانی که پروژه و بتن‌ریزی آن سنگین باشد، از این محصول استفاده می‌شود. علاوه بر این، در ساخت انواع تونل و پروژه‌های عمرانی دیگر نیز کاربرد دارد.

انواع اسپیسر میلگرد از نظر کاربرد

این دسته از اسپیسرها، بر اساس نوع تکیه‌گاه و کاربردی که دارند، تقسیم‌بندی می‌شوند.

اسپیسر کفی، خود در سه دسته تقسیم‌بندی می‌شود:

۱. هارد فیکس: دارای دو سر هستند که میلگرد در آن‌ها قفل می‌شود. این ابزار برای شبکه‌های مش با تراکم بالا کاربرد دارد و برای میلگردهای ۱۸ تا ۳۲ موجود است.

۲. ماکس فیکس: برای سازه‌های نیمه سنگین با وزن متوسط کاربرد دارد. میلگردهای سایز ۸ تا ۲۲ برای این کار مناسب هستند.

۳. مینی فیکس: مینی فیکس بیشتر برای  میلگردهای حرارتی کاربرد دارد و معمولا در کف و سقف ساختمان کاشته می‌شود.

۳. ساید فیکس: اسپیسر ساید فیکس برای قرار دادن میلگرد تا قطر حداکثر 25 میلی‌متر طراحی شده است. در صورت وجود پوشش بتنی برای میلگردهایی با اندازه بیشتر از 25 میلی‌متر، استفاده از اسپیسرهای دیگر مانند هارد فیکس، توصیه می‌شود.

۴. یو فیکس: یک جدا کننده پیوسته برای پشتیبانی آرماتورهای پایین در دال‌های معلق است. پایداری خوبی دارد و برای استفاده در عرشه فلزی مناسب است. این ابزار توانایی تحمل ۲۰۰ کیلوگرم بار را دارد.

محاسبه مقدار میلگرد مورد نیاز برای فونداسیون

اسپیسرهای دیواری

این دسته از جدا کننده‌های میلگرد نیز انواع مختلفی دارند:

۱. ویل فیکس: همانطور که از اسمش پیداست، این اسپیسر مانند یک چرخ (wheel) است. این چرخ امکان جابجایی و تنظیم آسان اسپیسر در طول میلگرد را فراهم می‌کند.چرخ‌ها یا غلتک‌ها به بدنه اسپیسر متصل می‌شوند و به گونه‌ای قرار می‌گیرند که بتوانند در امتداد میلگرد حرکت کنند، بدون اینکه آسیبی به پوشش بتنی یا خود میلگرد وارد شود.  معمولاً این ابزار برای سایزهای میلگرد از 6 (0.24 اینچ) تا 32 میلی‌متر (1.26 اینچ) یا حتی بزرگتر مناسب هستند.

۲. کیج فیکس: کیج فیکس یا Cage fixe مثل ویل فیکس، شکل آن مانند چرخ است که اسپیسر دایره‌ای هم نام دارد. این نوع جداسازها، دوام و مقاومت زیادی دارند و برای سطوح عمودی کاربرد دارند. معمولا از آن‌ها برای میلگردهای سایز ۸ تا ۱۴ و پروژه‌های نیمه سنگین استفاده می‌شود.

اسپیسر دو شبکه

می‌توان از آن برای پوشش میلگردها در سازه‌هایی مانند دال، دیوار، فونداسیون و سایر اجسام بتنی استفاده کرد. همچنین از این ابزار در پروژه‌هایی مانند سد، تونل و سایر ساختمان‌ها و همچنین سازه‌های مشبک دوبل مانند کفپوش‌های مستحکم استفاده کرد. به همین دلیل، به آن‌ها فضا ساز میلگرد دوتایی و اسپیسر دو شبکه نیز می‌گویند.

کاربرد اسپیسر میلگرد

کاربرد اصلی این محصول، تثبیت میلگردها در بتن است. علاوه بر این، از این محصول در موارد زیر نیز استفاده می‌شود:

نگهداری پوشش بتنی: از اسپیسرها برای حفظ پوشش بتنی مناسب روی میلگرد استفاده می‌شود، یعنی به گونه‌ای محافظ  فولاد در برابر خوردگی است. پوشش بتنی مناسب معمولاً توسط قوانین ساختمانی مشخص می‌شود.

موقعیت مناسب میلگرد: فاصله‌‌گذارهای میلگرد به نگه داشتن میلگرد در موقیعت صحیح در قالب و در حین ریختن بتن کمک می‌کنند؛ به این ترتیب که در شبکه‌بندی مش یک ساختار محکم ایجاد می‌کند.

کاهش ترک خوردگی و فضای خالی: اسپیسرها احتمال ترک خوردن و ایجاد فضای خالی در بتن اطراف میلگرد را کاهش می‌دهند. اگر میلگرد در برابر قالب به سمت بالا فشار داده شود یا اگر بتن کاملاً بسته نشود، ممکن است ترک ایجاد شود، از این رو از این ابزار برای جلوگیری از ترک استفاده می‌شود.

محافظت از اعضای ضد آب: در عرشه پل و سایر سازه‌های دارای اعضای ضد آب، اسپیسرها با دور نگه داشتن میلگرد از  آب، جلوی آسیب‌دیدگی آن را می‌گیرند.

مزایای استفاده از اسپیسر میلگرد

استفاده از این عضو ساختمانی در ساخت و ساز مزایای زیر را به همراه دارد:

وزن سبک: این ابزارها وزن سبکی دارند و بر وزن کلی سازه تاثیر کمی دارند.

محافظ بتن: از این المان ساختمانی برای حفاظت بتن برابر عوامل محیطی مانند رطوبت استفاده می‌شود. با فاصله‌گذاری مناسب، امکان پوشش بتنی مناسب را فراهم می‌کند و مانعی بین میلگرد و عناصر خارجی ایجاد می‌کند و احتمال خوردگی را به حداقل می‌رساند.

سهولت نصب: استفاده از فضا سازهای آرماتور، فرآیند قرار دادن آرماتورها را در بتن آسان‌تر  می‌کند و منجر به کاهش هزینه‌های نیروی کار می‌شود.

طول عمر اسپیسر میلگرد: طول عمر اسپیسرهای میلگرد بسته به عوامل متعددی از جمله کیفیت مصالح به کار رفته در ساخت آن‌ها، شرایط محیطی محل ساخت و ساز و نوع خاص جدا ساز مورد استفاده، می‌تواند متفاوت باشد. به طور کلی این محصول به گونه‌ای طراحی می‌شود که بادوام  باشد، زیرا نقش مهمی در حفظ یکپارچگی سازه‌های بتنی دارند.

کدام اسپیسرهای میلگرد عمر بیشتری دارند؟

اسپیسرهای میلگرد با کیفیت بالا که از مواد مقاوم در برابر خوردگی مانند پلاستیک یا انواع خاصی از فلزات ساخته شده‌اند، در مقایسه با مواد با کیفیت پایین‌ تر طول عمر بیشتری دارند. نصب صحیح و رعایت استانداردهای ساختمانی می‌تواند به طول عمر این محصول کمک کند.

چرا باید از فضا ساز میلگرد استفاده کنیم؟

به دلیل اینکه اولا مقرون به صرفه هستند و می‌توان در تعداد زیادی آن‌ها خریداری کرد. دوم اینکه وزن سبکی دارند و وزن زیادی به سازه وارد نمی‌کنند.  مهمترین علت استفاده از اسپیسر میلگرد همانطور که توضیح داده شد، جلوگیری از زنگ زدگی میلگردهای کف و فونداسیون است.

همچنین به دلایل زیر از  فضا ساز میلگرد استفاده می‌شود:

• اطمینان از فاصله مناسب: اولین دلیل استفاده، ایجاد فاصله مناسب و ایجاد پوشش بتنی در اطراف میلگرد است. فاصله مناسب به جلوگیری از ترک خوردگی کمک می‌کند و یکپارچگی ساختاری بتن را تضمین می‌کند. پوشش مناسب از میلگرد در برابر خوردگی محافظت می‌کند.
• فاصله معمولی برای میلگرد بسته به نوع سازه بین ۳ تا ۷ سانتی‌متر است. اسپیسرهای میلگرد در اندازه‌های مختلف برای دستیابی به فاصله مورد نیاز ساخته می‌شوند. آیین‌نامه‌های ساختمانی حداقل فاصله و پوشش میلگرد را مشخص می‌کنند.
• کاربردهای متنوع: این محصول کاربردهای متنوعی مانند تقوی تکیه‌گاه دال، فونداسیون و غیره  دارد. اسپیسرهای فیکی ویل برای میلگردهای عمودی در ستون ها و دیوارها استفاده می‌شود. اسپیسرهای دال و تیر از میلگرد افقی در دال‌ها و تیرها پشتیبانی می‌کند.
• نصب راحت: این محصول به راحتی نصب می‌شود و قبل از ریختن بتن به راحتی در آن فرو می‌رود.

کلام آخر

اسپیسر یا فضاساز میلگرد یک سه پایه یا چند پایه دایره یا مثلث شکل است که برای محکم نگه داشتن آرماتور در بتن استفاده می‌شود. این محصول در سه جنس پلاستیکی، فلزی و بتنی موجود است. نوع پلاستیکی آن ارزان است، ولی نسبت به نوع بتنی دوام کمتری دارد. به طور کلی، این محصول برای میلگردهای سایز ۶ تا ۳۲ میلی‌متر مناسب است ‌و فاصله‌های ۳ تا ۷ سانتی‌متری بین میلگرد و بتن ایجاد می‌کند تا میلگردها در طول زمان، تحت تأثیر رطوبت و خوردگی قرار نگیرند. شرکت مدیران آهن زاینده رود همه روزه قیمت انواع محصولات فولادی را در سایت خود پس از اعلام کارخانه تولیدکننده،  منتشر می‌کند. شما عزیزان می‌توانید برای خرید، استعلام قیمت لحظه‌ای و دریافت مشاوره رایگان از طریق شماره تلفن 03134155 با ما تماس حاصل فرمایید.
