مشخصات و آنالیز میلگرد a3
تاریخ به روز رسانی: ۱۹ آذر ۱۴۰۳
نویسنده: تیم محتوای مدیران آهن
میلگردها، میله‌های تقویت‌کننده‌ای هستند که برای بهبود مقاومت در برابر کشش بتن استفاده می‌شوند. زیرا بتن در سازه، از لحاظ کشش بسیار ضعیف ولی از لحاظ تحمل فشار، بسیار قوی است. به طور کلی، میلگرد نوار فولادی متداولی است که نورد گرم می‌شود و به طور گسترده مخصوصاً در صنعت ساخت‌و‌ساز برای تقویت بتن و سایر سازه‌های سنگ‌تراشی، استفاده می‌شود. به طور معمول، جنس میلگرد از فولاد است، ولی این محصول در گریدهای متفاوتی مانند a1،a2 ،a3 ،a4 تولید می‌شود. در این مقاله قصد داریم به بررسی مشخصات و آنالیز میلگرد a3 بپردازیم.
مقدمه‌ای بر معرفی مشخصات میلگرد a3
میلگرد A3 یکی از انواع میلگردهای ساختمانی است که به دلیل ویژگی‌های خاص خود، کاربرد گسترده‌ای در صنعت ساخت و ساز دارد. میلگرد از کاربردهای مختلفی در صنایع برخوردار است. این کاربردها بسته به سایز، آج و دیگر مشخصات میلگرد، متفاوت است. با توجه به کاربرد گسترده میلگرد a3، در ادامه به بررسی مشخصات این گرید می‌پردازیم.
تنش تسلیم میلگرد چیست؟
تنش تسلیم، اصطلاحی است که در رابطه با میلگردها زیاد استفاده می‌شود، بنابراین لازم است قبل از معرفی انواع میلگرد، ابتدا با این اصطلاح آشنا شویم. تنش تسلیم، به حداکثر نیرویی گفته می‌شود که می‌توان به میلگرد وارد کرد بدون آنکه تغییرشکلی در میلگرد مشاهده شود. اگر میزان تنش تسلیم در میلگرد را افزایش دهند، میلگرد دیگر به حالت اولیه خود برنخواهد گشت و برای همیشه تغییرشکل می‌دهد.

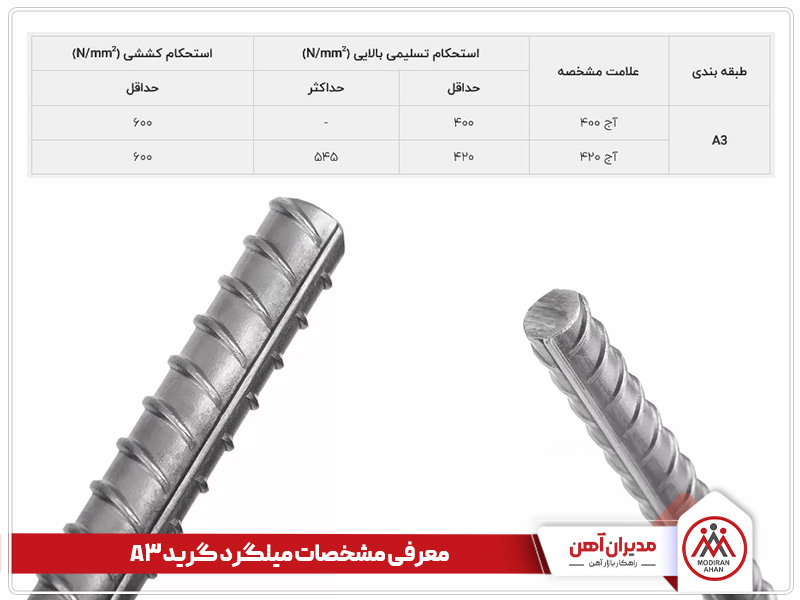

مقاومت و تنش تسلیم میلگرد آجدار A۳
انواع میلگرد از نظر استاندارد تولید
میلگردها را می‌توان از نظر استاندارد تولید به چهار دسته زیر تقسیم‌بندی کرد:
- میلگرد (A1) S240 یا ساده بدون آج
- میلگرد (A2) S340 یا آجدار مارپیچ و موازی
- میلگرد (A3) S400 یا آجدار ضربدری
- میلگرد (A4) S500 یا آجدار مرکب
مشخصات میلگرد A1
اگر بخواهیم به تعریف میلگرد A1 بپردازیم، باید بگوییم این ساده‌ترین مدل میلگرد محسوب می‌شود، زیرا هیچ آجی بر روی سطح آن وجود ندارد. میلگرد a1 را با نام میلگرد داکتیل هم می‌شناسند. این استوانه فولادی، در ترکیبات شیمیایی خود، 24 درصد کربن و 60 درصد سیلیسیم دارد و به همین دلیل، نسبت به میلگردهایی که در ادامه به معرفی آن‌ها می‌پردازیم، نرم‌تر و مقاومت کششی پایین‌تری دارد. تنش جاری میلگرد ساده، 2300 کیلوگرم بر سانتی متر مربع و تنش گسیختگی آن، 3800 کیلوگرم بر سانتی متر مربع است. این محصول به علت وجود کربن در ترکیب شیمیایی خود، برای جوشکاری مناسب است، ولی از لحاظ سختی در گروه میلگردهای نرم قرار دارد. یکی دیگر از کاربردهای این میلگرد، استفاده در شفت سازه‌ها و پروژههای عمرانی است.
مشخصات میلگرد A2
این محصول، یک میلگرد آجدار است که به صورت مارپیچ از ابتدا تا انتهای میلگرد ادامه پیدا کرده است و هیج کجا این مارپیچ قطع نمی‌شود. این میلگرد به خاطر شکل ظاهری که دارد با نام میلگرد آجدار مارپیچ ساده هم شناخته می‌شود. تنش جاری میلگرد A2، عدد 3000 کیلوگرم بر سانتی متر مربع و تنش گسیختگی آن، 5000 کیلوگرم بر سانتی متر مربع است. تغییر شکل نسبی پلاستیکی میلگرد در زمان گسیختگی، باعث شده میلگرد A2 در گروه میلگردهای نیمه‌خشک یا نیمه‌نرم قرار گیرد. میلگرد آجدار A2 را در استاندارد ملی ایران با نام میلگرد آجدار 340 می‌شناسند. این محصول، در خاموت و مش‌بندی ساختمان کاربرد دارد. در شرایطی که نیاز به شکل‌پذیری بالا وجود دارد، بهتر است از میلگرد A2 استفاده کنیم. همچنین به این نکته توجه داشته باشید عملیات جوشکاری روی این میلگرد قابل انجام است، ولی توصیه می‌شود از جوشکاری روی آن بپرهیزید.
مشخصات میلگرد A3
میلگرد A3، جزء میلگردهای آجدار مارپیچ است. شکل ظاهری این میلگرد، جناقی است. میزان کربن موجود در ترکیب شیمیایی این محصول، 27 الی 28 درصد، تنش جاری میلگرد، 4000 کیلوگرم بر سانتی متر مربع، تنش گسیختگی 6000 کیلوگرم بر سانتی متر مربع و تغییر شکل پلاستیکی آن 14 درصد است. بنابراین، مقاومت و تنش گسیختگی این میلگرد از a2 بیشتر است و از لحاظ مقاومت، نسبت به میلگردهای A1 و A2، بهتر عمل می‌کند. کاربرد اصلی این میلگرد در عملیات ساختمانی یا سیویل صنعتی است. توجه کنید این میلگرد برای عملیات جوشکاری یا تغییرشکل با زوایای تند مناسب نیست. میلگرد A3، از لحاظ طبقه‌بندی در رده S400 (آج 400) قرار دارد و به عنوان میلگرد خشک یا ترد شناخته می‌شود.
از ویژگی‌های میلگرد A3 می‌توان به موارد زیر اشاره کرد:
- در طراحی پی، از آرماتور طولی A3 استفاده می‌کنند.
- به علت خشک بودن نسبت به سایر میلگردها، ترد و شکننده‌تر است.
- هرگونه جوشکاری روی میلگرد A3 ممنوع است.
- میزان شکل‌پذیری این میلگرد، حدود 14 درصد است.
- تنش جاری این میلگرد، 4000 کیلوگرم بر سانتی متر مربع است.
- تنش گسیختگی، 6000 کیلوگرم بر سانتی متر مربع است.
معرفی برخی از مهمترین خصوصیات میلگرد A3
میلگرد A3 یکی از انواع میلگردهای ساختمانی است که به دلیل ویژگی‌های خاص خود، کاربرد گسترده‌ای در صنعت ساخت و ساز دارد. در زیر به بررسی مشخصات و ویژگی‌های این نوع میلگرد می‌پردازیم:
- ویژگی‌های ظاهری
- آج: میلگرد A3 دارای آج‌های متقاطع است که به آن لقب "میلگرد آجدار جناغی" یا "میلگرد آجدار رج‌دار" داده می‌شود. این آج‌ها به افزایش چسبندگی میلگرد با بتن کمک می‌کنند.
- خواص مکانیکی
- استحکام کششی: مقاومت کششی این میلگرد معمولاً حدود 600 مگاپاسکال است.
- تنش تسلیم: تنش تسلیم آن حدود 400 مگاپاسکال می‌باشد.
- انعطاف‌پذیری: درصد تغییر شکل نسبی (ازدیاد طول) در زمان گسیختگی حدود 14 درصد است، که نشان‌دهنده سختی و شکنندگی بیشتر نسبت به سایر میلگردها مانند A2 و A1 است.
- کاربردها
- استفاده در سازه‌های بتنی: میلگرد A3 به عنوان میلگردهای طولی در تیرها و ستون‌ها و همچنین برای تقویت سازه‌های بتنی استفاده می‌شود.
- عدم جوشکاری: به دلیل سختی و شکنندگی، این نوع میلگرد نباید برای جوشکاری یا خمکاری استفاده شود.
- ترکیب شیمیایی
- میلگرد A3 معمولاً دارای کربن بیشتری نسبت به دیگر انواع میلگردها است، که این مسئله به سختی و ترد بودن آن کمک می‌کند.
مشخصات میلگرد A4
تولید این میلگرد، نتیجه پیشرفت تکنولوژی و ساخت سیستم ترمکس است که در این تکنولوژی توانسته‌اند با کنترل درجه حرارت و سرعت سرد کردن شمش‌های فولادی با کربن، آج بالای 520 تولید کنند که دیگر نگرانی برای تحمل بار و ضربه وجود نداشته باشد. این میلگرد دارای مقاومت کششی 6500 کیلوگرم است. مقاومت و استحکام بالای میلگرد A4 سبب شده طراحی و اجرای پروژه‌ها با این میلگرد، راحت‌تر و از اتلاف منبع، وقت، انرژی و هزینه جلوگیری شود. این محصول در رده میلگردهای سخت قرار دارد.
آزمون مکانیکی میلگرد در گریدهای مختلف
میلگرد در گریدهای مختلف تولید می‌شود. در جدول زیر به استاندارد، مقاومت کششی و مقاومت تسلیم هر گرید می‌پردازیم:
|
میلگرد |
استاندارد 3132 |
مقاومت کششی |
مقاومت تسلیم |
|
میلگرد ساده A1 |
س 240 |
360 |
240 |
|
میلگرد آجدار مارپیچ A2 |
آج 340 |
500 |
300 |
|
میلگرد آجدار جناقی A3 |
آج 400 |
600 |
400 |
|
میلگرد آجدار مرکب A4 |
آج 500 |
650 |
500 |
تفاوت انواع میلگرد از لحاظ گرید

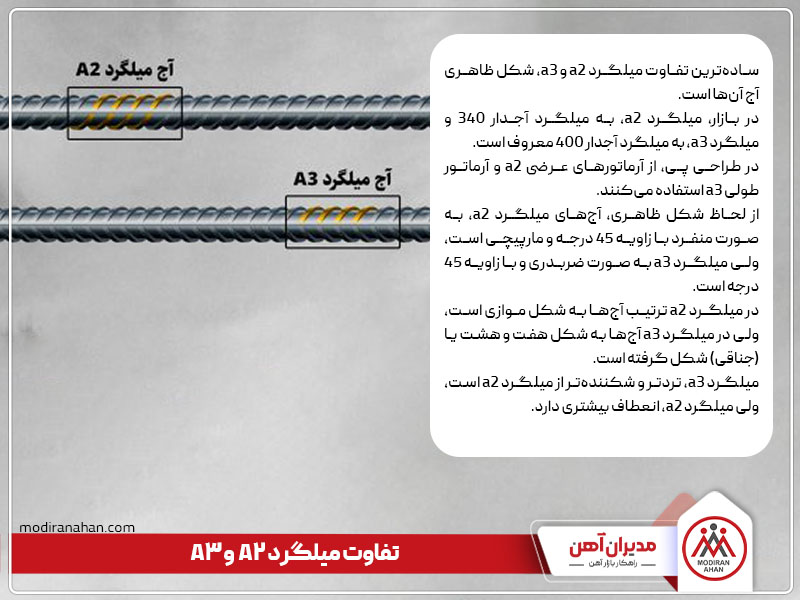

تفاوت میلگرد A2 و A3
هر گرید میلگرد با گرید دیگر متفاوت است. در مورد تفاوت گرید a2 و a3 میلگرد می‌توانیم به موارد زیر اشاره کنیم:
- ساده‌ترین تفاوت میلگرد a2 و a3، شکل ظاهری آج آن‌ها است.
- در بازار، میلگرد a2، به میلگرد آجدار 340 و میلگرد a3، به میلگرد آجدار 400 معروف است.
- در طراحی پی، از آرماتورهای عرضی a2 و آرماتور طولی a3 استفاده می‌کنند.
- از لحاظ شکل ظاهری، آج‌های میلگرد a2، به صورت منفرد با زاویه 45 درجه و مارپیچی است ولی میلگرد a3، به صورت ضربدری و با زاویه 45 درجه است.
- در میلگرد a2 ترتیب آج‌ها به شکل موازی است، ولی در میلگرد a3 آج‌ها به شکل هفت و هشت یا (جناقی) شکل گرفته است.
- میلگرد a3، تردتر و شکننده‌تر از میلگرد a2 است، ولی میلگرد a2، انعطاف بیشتری دارد.
میلگرد a3 بهتر است یا میلگرد a2؟
هر میلگردی، بسته به کاربرد و ویژگی‌هایی که دارد در پروژههای مختلف استفاده می‌شود. به طور مثال، میلگرد a3، هیچوقت نباید تحت عملیات جوشکاری و آهنگری قرار گیرد. اما در صورت لزوم، می‌توان از میلگرد a2 استفاده نمود. از طرفی، اگر ملاک شما برای انتخاب نوع میلگرد، استحکام بالا است، پیشنهاد می‌شود از میلگرد a3 استفاده کنید. زیرا این میلگرد تنش تسلیم آن نسبت به میلگرد a2 بیشتر است.
مقایسه مشخصات میلگرد آجدار A۲ و A۳
جوشکاری میلگرد A3
همانطور که اشاره کردیم یکی از کاربردهای میلگرد a3، استفاده از آن در صنعت ساختمان‌سازی است که در برخی از این پروژه‌ها، نیاز به جوشکاری یا خم کردن میلگرد a3 است. به همین دلیل، در زیر به نکات جوشکاری میلگرد a3 اشاره کردیم که شامل دو مورد زیر می‌شود:
- عدم جوش نبشی آسانسور به میلگرد پوتر:
برای پوتر (تیر بتنی) از میلگردهای a3 و a استفاده می‌کنند. بنابراین، جوشکاری نبشی آسانسور به این میلگردها، سبب شکسته شدن جوش خواهد شد. از این رو، هیچگاه پوتر را خراب نکنید و از میلگرد برای اتصال به نبشی کمک نگیرید. زیرا در زمان استفاده از آسانسور، با توجه به حرکت دینامیکی آن، احتمال شکسته شدن جوش‌ها وجود دارد و ممکن است خطرات جانی به همراه داشته باشد.
- عدم تخریب تیرچه‌ها و استفاده از میلگرد a3:
برای جلوگیری از به وجود آمدن نقطه ضعف در محل شکستگی تیرچه، تخریب تیرچه‌ها کار اشتباهی است. از میلگرد a3 برای ساخت تیرچه استفاده می‌کنند. بنابراین، جوش دادن میلگرد a3، سبب کاهش استحکام و مقاومت سقف می‌شود.
خرید میلگرد گرید a3
میلگرد A3 یکی از پرکاربردترین انواع میلگرد در صنعت ساختمان‌سازی است که به دلیل مقاومت بالا و ویژگی‌های مکانیکی مناسب، گزینه‌ای ایده‌آل برای تقویت سازه‌ها محسوب می‌شود. با این حال، باید توجه داشت که به دلیل شکنندگی آن، استفاده از این نوع میلگرد در عملیات‌هایی مانند جوشکاری توصیه نمی‌شود. قیمت میلگرد a3، به دلایل مختلفی همچون نرخ ارز، مواد اولیه و هزینه حمل و نقل وابسته است. از طرفی، به دلیل حجم بالای مصرف میلگرد در پروژه‌ها، تغییرات ناگهانی قیمت میلگرد، تأثیر چشمگیری در محاسبات مالی پروژه‌ها دارد. بنابراین قیمت میلگرد، یکی از عوامل مهم تعیین قیمت در سازه‌ها به حساب می‌آید. برای اطلاع از قیمت میلگرد a3 و سایر محصولات فولادی، با کارشناسان مستقر در واحد فروش بازرگانی مدیران آهن از طریق شماره ۰۳۱۳۴۱۵۵ تماس حاصل فرمایید.
